Die Z-Achse kann über folgende Vorgehensweise eingestellt werden:
So stellen Sie die Z-Achse ein
1. Drehen Sie auf der Seite mit den Eingängen den Befestigungsbolzen um eine Vierteldrehung gegen den Uhrzeigersinn.
2. Heben Sie die Abdeckung nach links und vorne, und nehmen Sie sie ab. (Abbildung 3-15)
3. Starten Sie den Einstellmodus und wählen Sie anschließend die Option Service. (Menü 3-2)
4. Wählen Sie "Lamp". Die Anzeige für die Z-Achse (Menü "Lamp" im Servicemodus) ist bei der Einstellung von Schraube B hilf-
reich. (Menü 3-3)
5. Lösen Sie Mutter A und sichern Sie gleichzeitig die Position von Schraube (B) auf der Rückseite des Lampengehäuses (Steck-
schlüssel 10). (Abbildung 3-16, Abbildung 3-17)
6. Drehen Sie Schraube B (Abbildung 3-16, , Abbildung 3-17mit einem Inbusschlüssel (3mm) so lange im Uhrzeigersinn, bis die
maximale Lichtleistung ausgegeben wird der Maximalwert der Anzeige für die Z-Achse im Menü "Lamp").
7. Schrauben Sie zum Sichern dieser Position die Mutter wieder fest (Steckschlüssel 10).
ADJUSTMENT MODE
Select a path from below :
RANDOM ACCESS
INSTALLATION
SERVICE
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
Menü 3-2

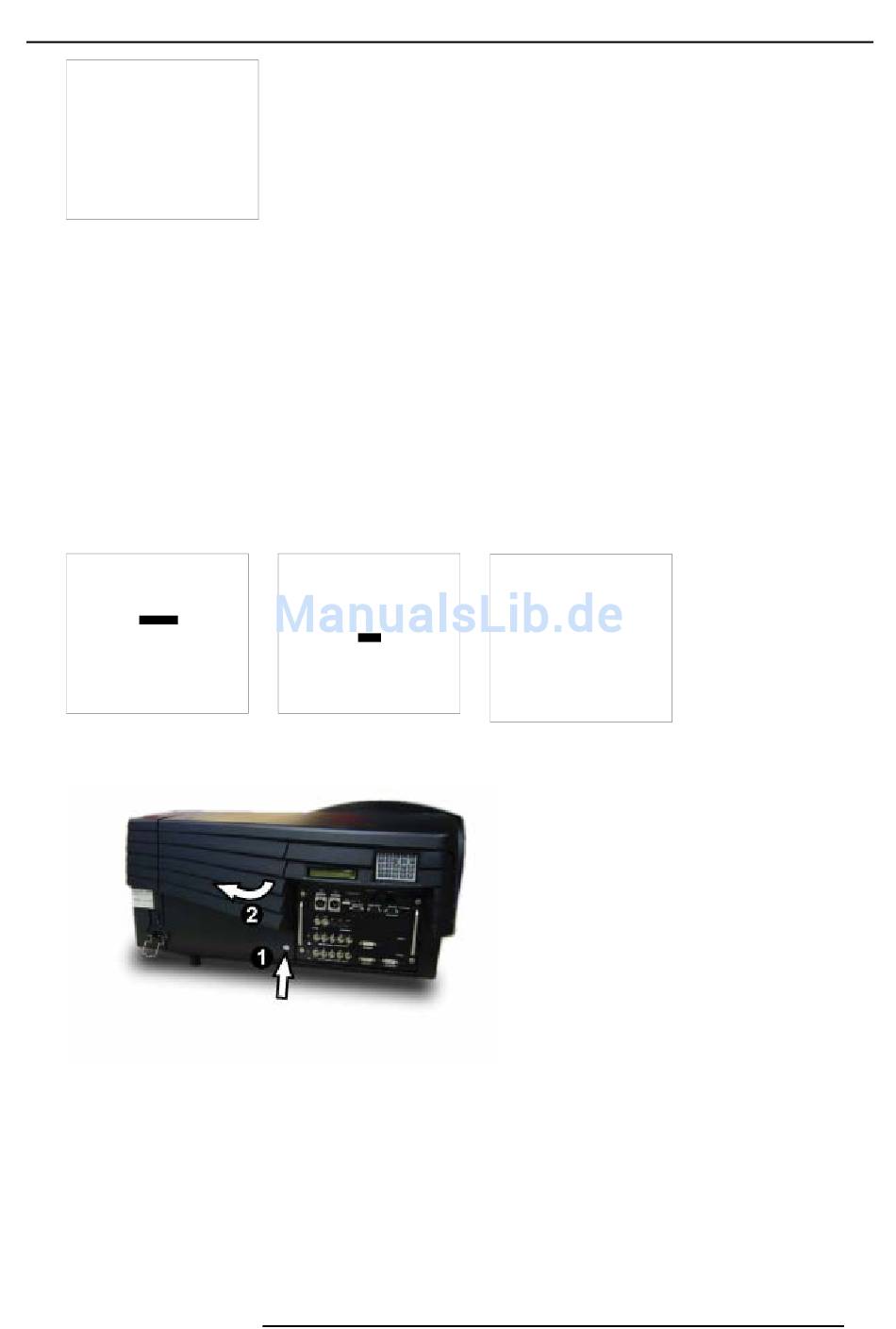

Abbildung 3-15
Einstellung der Lampe
R5976654D SLM R12+ 27/01/2005
SERVICE
IDENTIFICATION
CHANGE PASSWORD
CHANGE LANGUAGE
CHANGE PROJ. ADDRESS
SERIAL COMMUNICATION
NETWORK
LAMP
DIMMING
MORE...
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
Menü 3-3
LAMP
Constant Light output [OFF]
Using [RS port]
Mode [NORMAL]
Serial number :
R101111
Article number :
R9840xxx
Run time :
10 hours
Remaining run time :
490
hours
Number of strikes :
10
Z_AXIS : 100
Select with ↑ or ↓
then <ENTER>
<EXIT> to return.
Menü 3-4
3. Installationsrichtlinien
