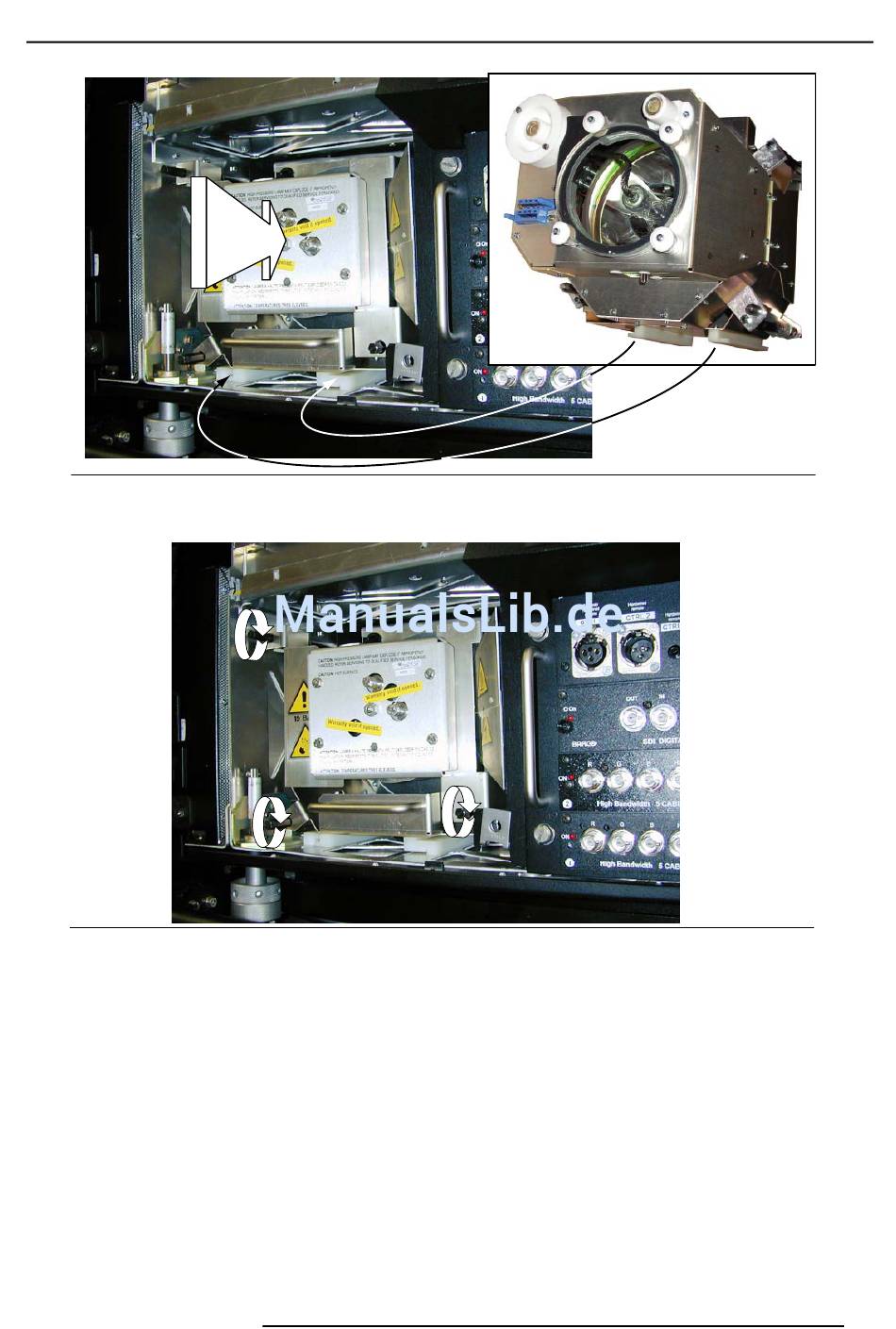

Abbildung 3-10
Einführen des Lampenmoduls
Abbildung 3-11
Sichern des Lampenmoduls
3.5.3
Wiederanbringen der Seitenabdeckung
Was ist zu tun?
Nach Installation des neuen Lampenmoduls muss die Seitenabdeckung wieder angebracht werden.
Erforderliches Werkzeug
Schlitzschraubendreher (5mm)
Wiederanbringen der Seitenabdeckung
1. Schieben Sie die Abdeckung so auf das Gehäuse, dass sich die Befestigungsschraube über der Schnellschlussmutter (A) des
Gehäuses befindet. (Abbildung 3-12, Abbildung 3-13)
2. Drehen Sie mithilfe eines Schraubendrehers die Befestigungsschraube der Seitenabdeckung (B) um eine Vierteldrehung im Uhr-
zeigersinn. (Abbildung 3-14)
R5976654D SLM R12+ 27/01/2005
B
A
A
A
3. Installationsrichtlinien
A
19
