3.10 Aufhängevorrichtung und Zubehör
Aufhängehaken
Der Tragegriffrahmen ist mit Schienen ausgestattet, in denen Schlitze versehen sind, die sowohl das Befestigen und Ausrichten der
Aufhängehaken erleichtern.
Ziehen Sie einen Bauingenieur zu Rate, wenn Sie den Projektor an eine Tragstruktur hängen möchten, die dafür nicht gedacht ist.
Stellen Sie sicher, dass die Tragfähigkeit der Tragstruktur nicht überschritten wird.

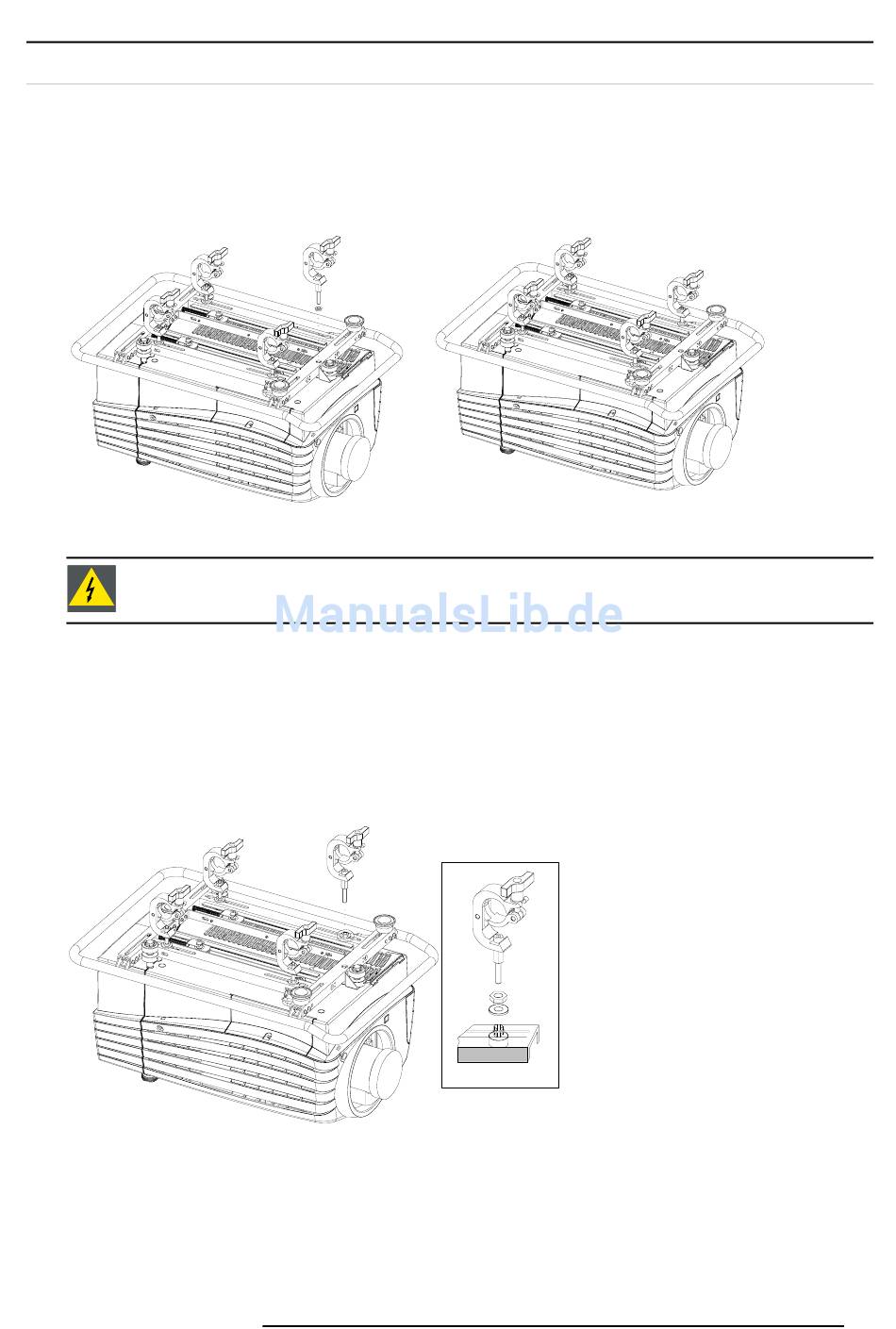

Abbildung 3-29
Montage der Aufhängehaken
W
ARNUNG
ging-System gehängt wird.
Wie die Aufhängehaken montieren ?
Zur Montage der Aufhängehaken verfahren Sie wie folgt:
1. Messen Sie den Abstand zwischen den zwei verwendeten Rohren (Mitte) des Gitterträgers.
2. Verschieben Sie die Halterungen (2 pro Schiene) für die Aufhängehaken, bis der gemessene Abstand erreicht ist und anschlie-
ßend die Halterungen sichern. (Abbildung 3-31)
3. Drehen Sie die Aufhängehaken in die Halterungen ein.
Die Aufhängehaken können frei rund drehen.
Abbildung 3-31
Montage der Aufhängehaken — Einzelheit
Wie die Aufhängehaken an den Gitterträger hängen
Verfahren Sie wie folgt, um die Aufhängehaken an den Gitterträger zu hängen.
1. Öffnen Sie den Sicherungshebel. (Abbildung 3-32)
2. Hängen Sie den Haken an das Rohr.
Der Haken schließt sich automatisch.
R5976654D SLM R12+ 27/01/2005
:
Verwenden Sie grundsätzlich Sicherheitsketten, wenn der Projektor an eine Decke oder ein Rig-
Abbildung 3-30
Montage der Aufhängehaken
3. Installationsrichtlinien
29
