3. Installationsrichtlinien
Formeln für TLD-Objektive
TLD(0.8:1)
TLD(1.2:1)
TLD(1.6–2.0:1)
TLD(2.0–2.8:1)
TLD(2.8–5.0:1)
TLD(5.0–8.0:1)
3.7.4
Installation des Objektivs
Wie installieren?
Gehen Sie wie folgt vor:
1. Entfernen Sie den Schaumstoff aus der Öffnung des Objektivhalters.
2. Nehmen Sie das Objektiv aus dem Transportbehälter und entfernen die Objektivdeckel
3. Drücken Sie Hebel (A) des Verriegelungssystems nach rechts. (Abbildung 3-18)
4. Schieben Sie das Objektiv, mit dem Motoren nach oben, horizontal in die Linsenblocköffnung, bis die Linse in das Verriege-
lungssystem einrastet. Achten Sie auf genaues Fluchten des Motoranschlusses am Objektiv mit dem Anschluss am Linsenblock
(B).Abbildung 3-18 Abbildung 3-19)
Achtung: Im Falle einer Tischaufstellung sollten Sie den Projektor festhalten, um zu vermeiden, dass er vom Tisch fällt.

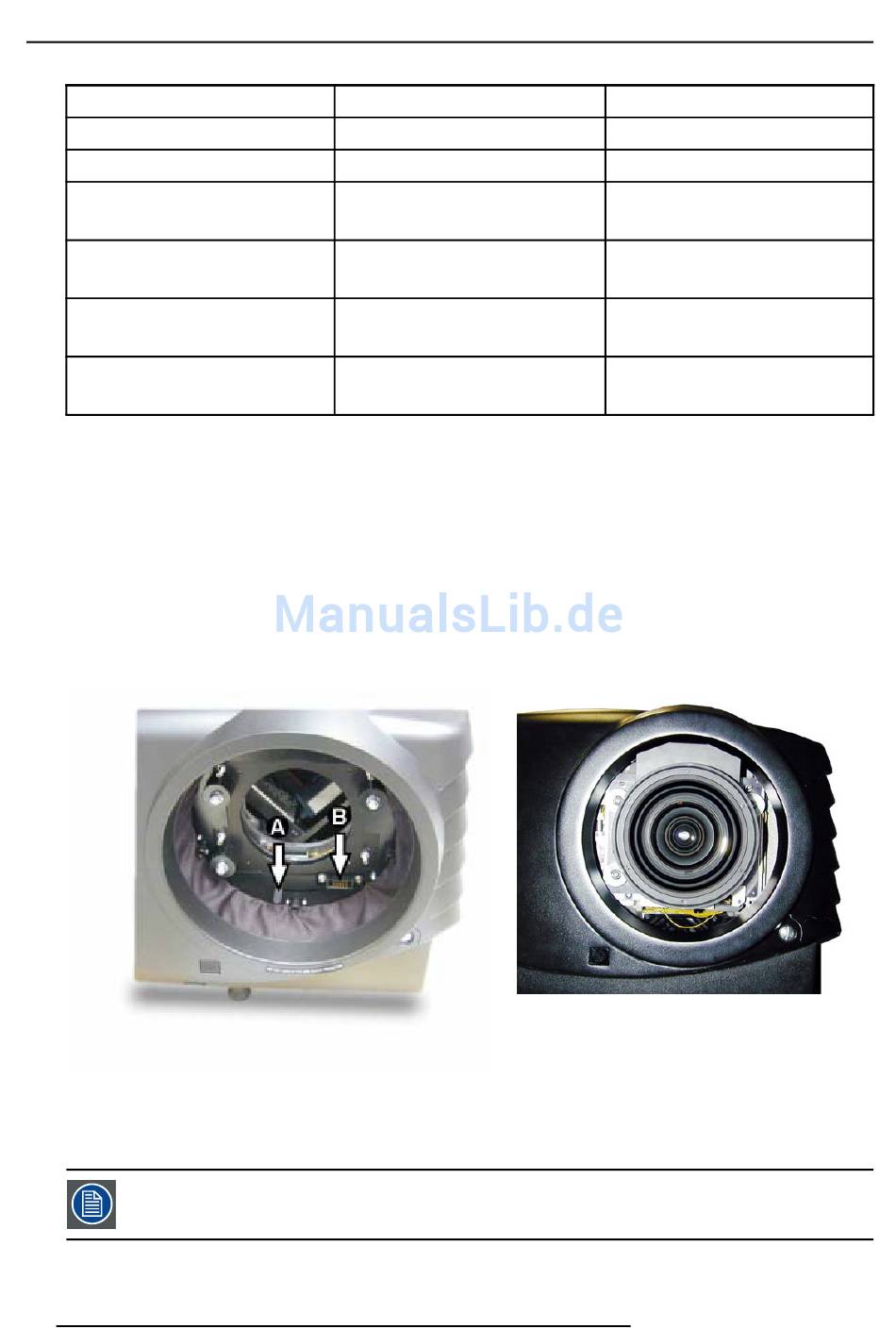

Abbildung 3-18
Installation des Objektivs
3.7.5
Reinigen der Objektive
Um die Möglichkeit der Beschädigung der optischen Beschichtung und der Linsenoberflächen zu minimie-
ren, haben wir Empfehlungen für das Reinigen der Objektive erstellt. Wir empfehlen ZUERST die Linse mit
trockener, sauberer deionisierter Luft abzublasen. Reinigen Sie AUF KEINEN FALL die Linsen mit Flüssigkeit.
24
Metrische Formeln (Meter)
PD=0.77xSW+0.05
PD=1.11xSW-0.01
PD
=1.47xSW-0.09
min
PD
=1.85xSW-0.13
max
PD
=1.85xSW-0.17
min
PD
=2.62xSW-0.24
max
PD
=2.58xSW-0.16
min
PD
=4.71xSW-0.38
max
PD
=4.52xSW-0.01
min
PD
=7.53xSW-0.29
max
Formeln in Zoll (Zoll)
PD=0.77SW+1.97
PD=1.11xSW-0.39
PD
=1.47xSW-3.54
min
PD
=1.85xSW-5.12
max
PD
=1.85xSW-6.69
min
PD
=2.62xSW-9.45
max
PD
=2.58xSW-6.30
min
PD
=4.71xSW-14.96
max
PD
=4.52xSW-0.39
min
PD
=7.53xSW-11.42
max
Abbildung 3-19
Installiertes Objektiv
R5976654D SLM R12+ 27/01/2005
