Froling SP Dual compact Montageanleitung Seite 34

4
34

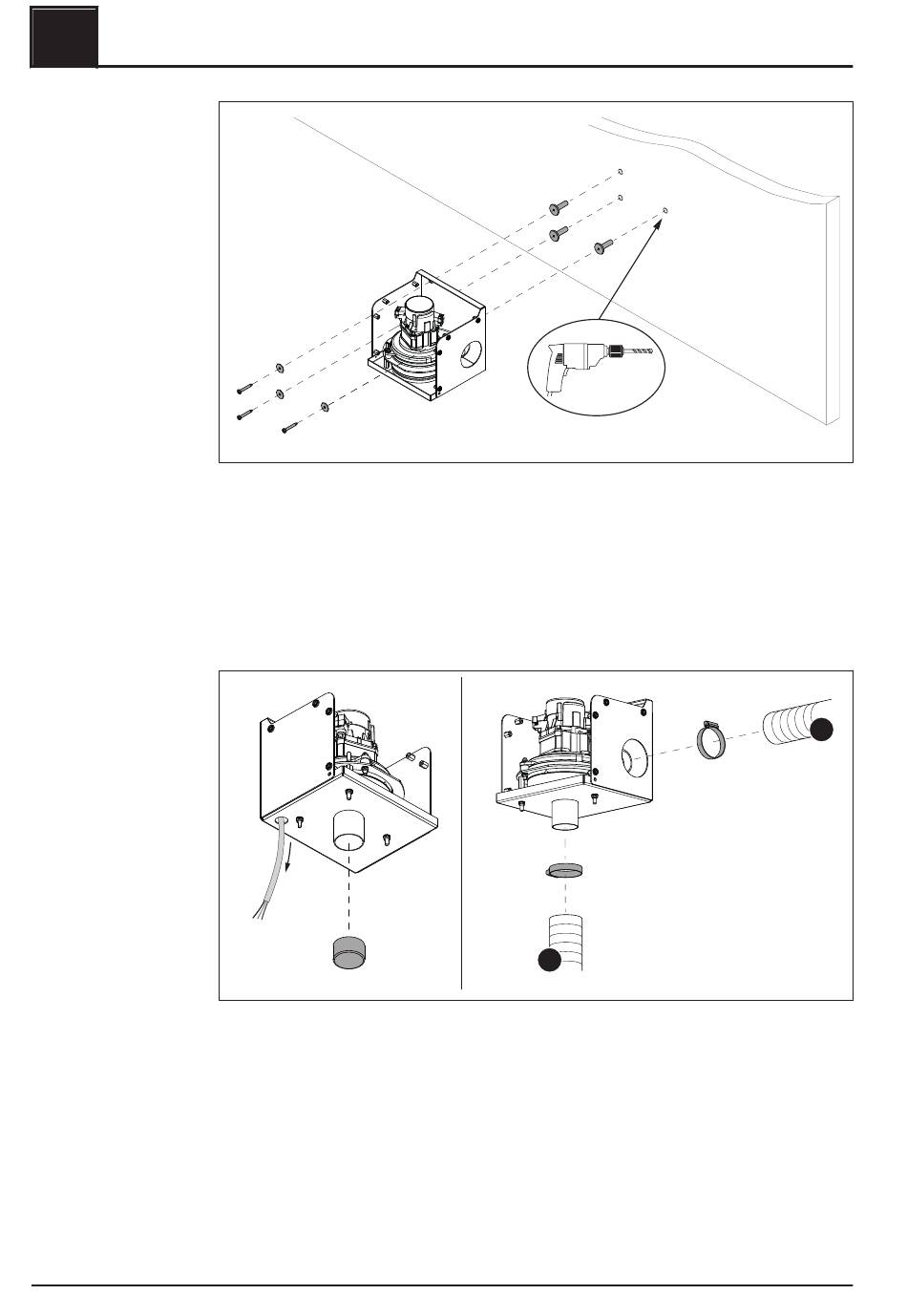

❒ Unterteil mit mitgelieferten Dübeln und Schrauben an einer beliebigen Position in
der Rückluftleitung montieren.
➥ Wird das Saugmodul in einem Abstand von maximal 2 m zum Kessel
positioniert, kann die Versorgungsleitung steckerfertig verwendet werden. Bei
größeren Abständen ist die Versorgungsleitung vor Ort entsprechend zu
verlängern!
❒ Kabel der Saugturbine abwickeln und durch die Öffnung an der Gehäuse-
Unterseite durchführen
❒ Schutzkappe an der Unterseite des Saugmoduls entfernen
❒ Rückluftleitung von der Absaugstelle zum Saugmodul verlegen und an der Druck-
Seite (Position 1) mit Schlauchklemme fixieren
❒ Zweiten Teil der Rückluftleitung an der Unterdruck-Seite (Position 2) mit
Schlauchklemme fixieren und zum Kessel verlegen
❒ Abschließend Abdeckhaube wieder montieren
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Ø 12 mm
2
Montage
Kessel montieren
1
