Montage
Kessel montieren
Montageanleitung SP Dual compact | M1820116_de

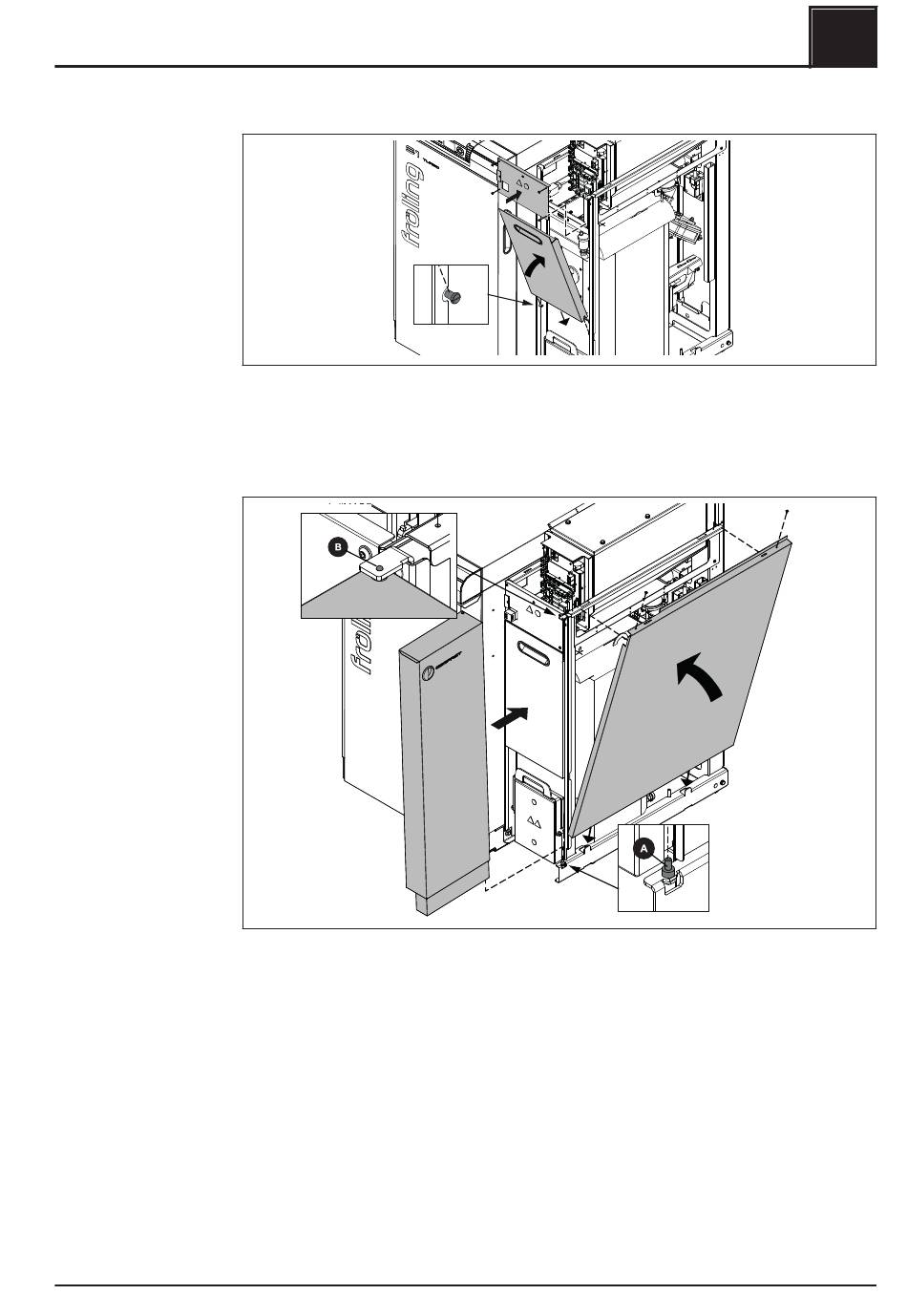

❒ Obere Blende der Regelung mit vier Gewindefurch-Schrauben fixieren
❒ Die seitlichen Ausnehmungen der unteren Blende an den Bolzen am Rahmen
einhängen und Blende hochklappen
➥ Die Blende wird von einem Magneten fixiert
❒ Isolier-Tür unten am Bolzen (A) einhängen
❒ Den oberen Bolzen (B) eindrücken und unter das obere Türlager schieben
➥ Bei richtiger Positionierung springt der Bolzen in die Bohrung des Türlagers,
die Tür ist somit fixiert
❒ Isolier-Seitenteil in Laschen am Kesselboden einfädeln und mit zwei
Gewindefurch-Schrauben fixieren
