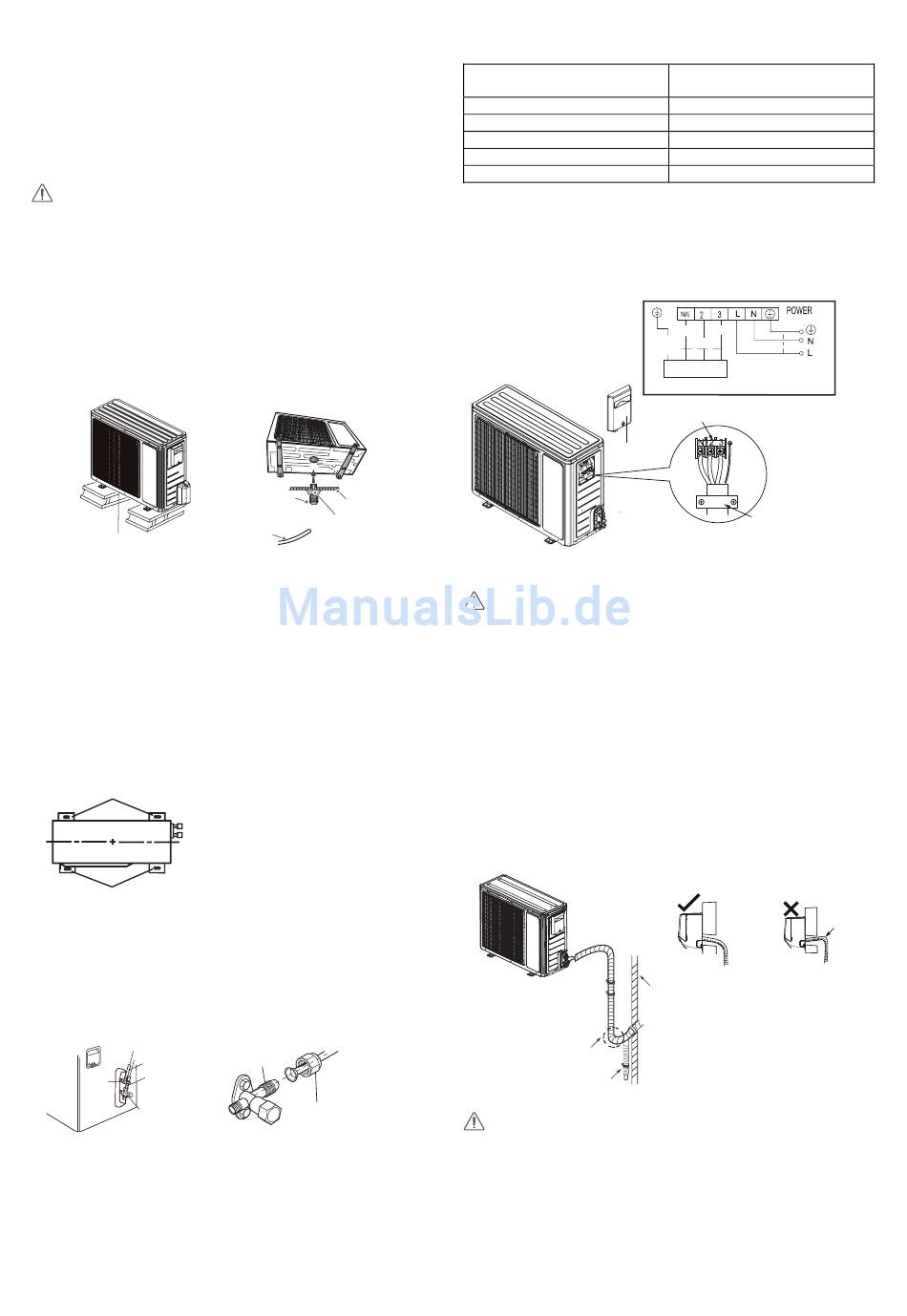

8.6 Installation der Außeneinheit
1. Sockel für die Außeneinheit befestigen (wählen
Sie eine Lösung der vor Ort Situation entsprechend)
(1) Wählen Sie einen Aufstellungsort gemäß der Baukonstruktion
des Gebäudes aus.
(2) Befestigen Sie den Sockel für die Außeneinheit mit Schrauben
am ausgewählten Ort.
Hinweis:
(1) Bei der Installation der Außeneinheit befolgen Sie die
jeweiligen Sicherheitsmaßnahmen.
(2) Vergewissern Sie sich, dass der Sockel mindestens ein
Vierfaches des Gerätegewichtes tragen kann.
(3) Die Außeneinheit sollte mindesten 3 cm über dem Fußboden
installiert werden, so dass sich der Wasserablauf anschließen
lässt. (Siehe Abb. 18.)
(4) Für Geräte mit einer Kühlleistung von 2 300–5 000 W werden
sechs, für Geräte von 6 000–8 000 W acht, für Geräte von
10 000–16 000 W zehn Befestigungsschrauben benötigt.
mind. 3 cm über dem Fußboden
Abb. 18
2. Ablaufnippel installieren (nur für Geräte zum
Kühlen und Heizen)
(1) Installieren Sie den Ablaufnippel in der Öffnung im Chassis.
(2) Schließen Sie einen Ablaufschlauch am Ablaufnippel an.
(Siehe Abb. 19.)
3. Außeneinheit befestigen
(1) Stellen Sie die Außeneinheit auf dem Sockel auf.
(2) Befestigen Sie die Außeneinheit mit Schrauben, die durch die
Löcher in den Füßen durchgeführt werden. (Siehe Abb. 20.)
Löcher in den Füßen
Löcher in den Füßen
4. Rohre an der Außeneinheit anschließen
(1) Drehen Sie die Schraube am rechten Handgriff der
Außeneinheit heraus und dann nehmen Sie den Handgriff ab.
(2) Entfernen Sie die Ventilkappe und zielen Sie das aufgeweitete
Rohrende auf den Ventilanschluss. (Siehe Abb. 21.)
Rohr flüssigseitig
Rohr gasseitig
Ventil
flüssig-
seitig
Ventil gasseitig
(3) Ziehen Sie die Überwurfmutter von Hand an.
(4) Ziehen Sie die Überwurfmutter mit einem
Drehmomentschlüssel fest.
Ablaufnippel
Chassis
Ablaufanschluss
Ablaufschlauch
Abb. 19
Abb. 20
Anschluss
Überwurfmutter
Abb. 21
Drehmomentwerte siehe folgende Tabelle.
Durchmesser
Sechskantmutter (mm)
Ø6
Ø9,52
Ø12
Ø16
Ø19
5. Kabel der Außeneinheit anschließen
(1) Entfernen Sie die Kabelschelle, schließen Sie die Leiter des
Stromversorgungskabels an der Klemmleiste (Leiterfarben
beachten), ziehen Sie die Schrauben auf der Klemmleiste
fest. (Siehe Abb. 22.)
Handgriff
(2) Befestigen Sie das Stromversorgungskabel mit der
Kabelschelle.
Hinweis:
(1) Nachdem die Schrauben festgezogen worden sind, ziehen Sie
leicht am Kabel, um sich zu vergewissern, dass es fest
angeschlossen ist.
(2) Das Stromversorgungskabel darf nie geschnitten, verlängert
oder verkürzt werden.
6. Verlegung der Rohre anpassen
(1) Die Rohre sollten entlang den Wänden geführt, zweckmäßig
gebogen und nach Möglichkeit verdeckt werden. Der
Biegeradius eines Rohrs muss mindestens 10 cm betragen.
(2) Steht die Außeneinheit höher als die Bohrung in der Wand,
müssen die Rohre vor der Durchführung in den Raum U-
förmig gebogen werden, so dass kein Regenwasser entlang
den Rohren in den Raum fließen kann. (Siehe Abb. 23.)
Abb. 23
U-Biegung
Ablaufschlauch
Hinweis:
(1) Die Bohrung für den Ablaufschlauch in der Wand darf nicht
höher liegen als der Ablaufnippel an der Inneneinheit. (Siehe
Abb. 24.)
(2) Führen Sie den Ablaufschlauch mit einem leichten Gefälle
nach unten. Der Ablaufschlauch darf nicht nach oben
gebogen, wellig usw. sein. (Siehe Abb. 25.)
31
Drehmoment (Nm)
15-20
30-40
45-55
60-65
70-75
gelbgrün
blau
braun
blau
gelb-
schwarz
grün
braun
Anschluss Inneneinheit
Klemmleiste
Kabelschelle
Abb. 22
Wand
Abb. 24
Der Ablauf-
schlauch darf
nicht nach
oben ge-
bogen sein
