Kondensatableitung aus der Außeneinheit
Während der Heizung muss das bei der Kondensation
oder Enteisung entstehende Wasser durch einen
Ablaufschlauch abgeleitet werden. Installieren Sie einen
Ablaufnippel in der Öffnung Ø 25 mm am Chassis der
Außeneinheit, und schließen Sie einen Ablaufschlauch
daran, so dass das Abfallwasser aus der Außeneinheit
ablaufen kann. Die Öffnung Ø 25 mm muss geschlossen
werden. Der Lieferant entscheidet den Umständen am
Aufstellungsort entsprechend, ob andere Öffnungen
geschlossen werden.

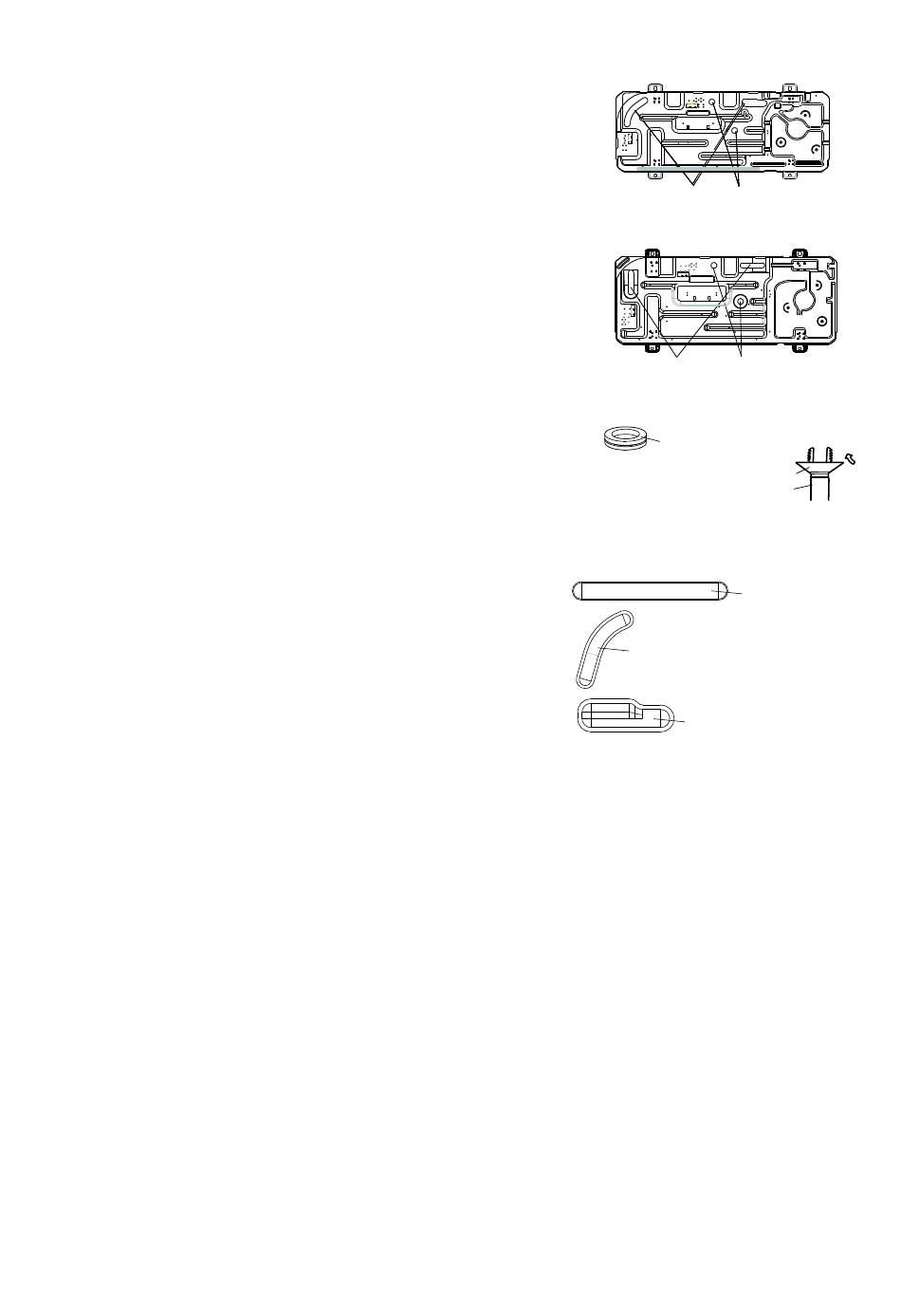

Bei den Geräten 18K MC und 24K MD sind zwei
Wasserablauföffnungen Ø 25 mm sowie zwei längliche
Öffnungen (siehe Bild rechts) vorhanden. Vorhandene
Abdeckungen: 1 Stück Ø 25 mm, 2 Stück längliche
Abdeckung.
(Die Abbildungen in dieser Betriebsanleitung können von
der tatsächlichen Gestaltung des Gerätes abweichen. Die
tatsächliche Gestaltung ist maßgeblich.)
Innendurchmesser 16 mm)
10
Gerät 18K MC:
längliche Öffnungen
Loch zum Wasserablauf
Unterrahmen
Gerät 24K MD:
längliche Öffnungen
Loch zum Wasserablauf
Unterrahmen
Ablaufkappe
Ablaufanschluss
Ablaufschlauch
(handelsüblich,
längliche
Öffnungen
längliche
Öffnungen
längliche
Öffnungen
