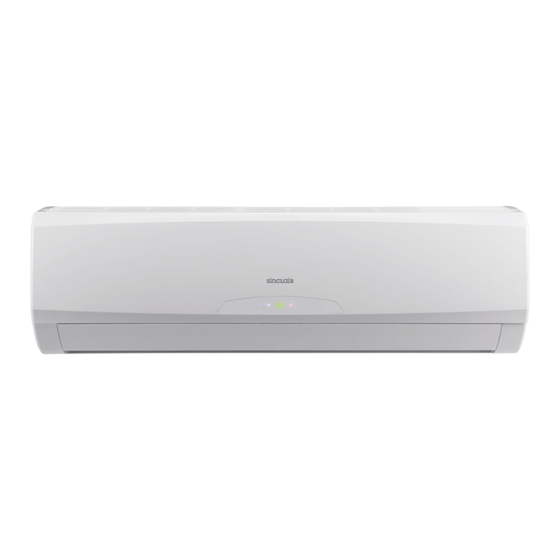

Sinclair ASH-18AIM PT Handbuch

Matrix series
Vorschau ausblenden Andere Handbücher für ASH-18AIM PT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SERVICE-HANDBUCH
MATRIX SERIES
ASH-18AIM PT, ASH-24AIM PT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sinclair ASH-18AIM PT

Inhaltszusammenfassung für Sinclair ASH-18AIM PT

  • Seite 1 SERVICE-HANDBUCH MATRIX SERIES ASH-18AIM PT, ASH-24AIM PT...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis   1 Übersicht ....................................1   2. Technische Daten ..................................2   2.1 Geräteparameter ................................... 2   2.2 Betriebskurven ..................................4   2.3 Temperaturabhängige Leistungsänderung ..........................4   2.4 Kühl-/Heizparameter bei Nennfrequenz ..........................5   2.5 Geräuschkurve ..................................5  ...

  • Seite 5: Übersicht

    1 Übersicht Inneneinheit: ASH-18AIM PT ASH-24AIM PT Außeneinheit: ASH-18AIM PT ASH-24AIM PT Fernbedienung: YAA1FB...

  • Seite 6: Technische Daten

    2. Technische Daten 2.1 Geräteparameter Parameter Gerät Wert ASH-18AIM PT ASH-24AIM PT Modell Nennspannung 220-240 220-240 Strom- Nennfrequenz versorgung Anzahl Phasen Modus Stromversorgung außenseitig außenseitig Kühlleistung 5275 6450 Heizleistung 5600 6450 Anschlussleistung Kühlen 1620 1940 Anschlussleistung Heizen 1650 1910 Stromabnahme Kühlen...
  • Seite 7 Modell Außeneinheit ASH-18AIM PT ASH-24AIM PT Hersteller Kompressor ZHUHAI LANDA ZHUHAI LANDA COMPRESSOR CO.,LTD COMPRESSOR CO.,LTD Modell Kompressor QXA-B141zF030A QXAS-D23zX090B Kompressoröl 68EP RB68EP Typ Kompressor Rotationskompressor Rotationskompressor Anlaufstrom Kompressor (LRA) 25,00 25,00 Nennstrom Kompressor (RLA) 7,20 11,50 Anschlussleistung Kompressor 1440 2550 Kompressor-Überlastschutz...

  • Seite 8: Betriebskurven

    2.2 Betriebskurven Kühlen Heizen 220V Bedingungen 220V Innenseite: DB 27 °C / WB 19 °C Außenseite: DB 35 °C Gebläsedrehzahl Inneneinheit: sehr hoch Länge Rohrleitung: 5m 230V 230V 240V Bedingungen Innenseite: DB 20 °C 240V Außenseite: DB 7 °C / WB 6 °C Gebläsedrehzahl Inneneinheit: sehr hoch Länge Rohrleitung: 5m...

  • Seite 9: Kühl-/Heizparameter Bei Nennfrequenz

    Wärmetauschers bezeichnung Inneneinheit Außeneinheit (U/Sek.) Innenseite Außenseite P (MPa) T1 (°C) T2 (°C) Eing.: 12~14 Eing.: 75~85 ASH-18AIM PT 0,9~1,1 Ausg.: 10~12 Ausg.: 37~43 27/19 35/24 sehr hoch hoch Eing.: 12~14 Eing.: 75~85 ASH-24AIM PT 0,9~1,1 Ausg.: 10~12 Ausg.: 37~43...

  • Seite 10: Aussehen Und Abmessungen

    3. Aussehen und Abmessungen 3.1 Inneneinheit ASH-18AIM PT Φ55 Φ55 ASH-24AIM PT Φ70 Maßeinheit: mm Modell ASH-18AIM PT ASH-24AIM PT 1018...

  • Seite 11: Außeneinheit

    3.2 Außeneinheit ASH-18AIM PT Maßeinheit: mm ASH-24AIM PT 1000 8QLWPP Maßeinheit: mm...

  • Seite 12: Schaltplan Des Kältemittelsystems

    (2) Geräte ASH-18AIE und ASH-24AIE INNENEINHEIT AUSSENEINHEIT GASSEITIG VENTIL 4-Wege-Ventil Ausgang WÄRMETAUSCHER (VERDAMPFER) Druckspeicher Saugung KOMPRESSOR WÄRMETAUSCHER (VERFLÜSSIGER) FLÜSSIGSEITIG VENTIL Filter Kapillarrohr Filter KÜHLEN HEIZEN Durchmesser Kältemittelrohr: Flüssigkeit: 1/4" (6 mm) Gas: 1/2" (12 mm) ASH-18AIM PT Gas: 5/8" (16 mm) ASH-24AIM PT...

  • Seite 13: Schaltplan

    5. Schaltplan 5.1 Bezeichnungen • Bedeutungen der Bezeichnungen Bezeichnung Übersetzung Bezeichnung Übersetzung schwarz 4-WAY VALVE 4-Wege-Ventil braun CAP / CAP JUMP Jumper blau CLAPBOARD SUB-ASSY Trennwand grün COLD PLASMA GENERATOR / IONIZER Ionisator orange COMP / COMPRESSOR Kompressor EARTHING PANEL Erdungsplatte violett EARTH-PLATE...
  • Seite 14 • Außeneinheit ASH-18AIM PT WARNUNG Berühren Sie keine elektrischen Bauteile oder Klemmen, bevor die Anlage mindestens 30 Minuten von der Stromversorgung getrennt ist, um elektrischen Schlag zu vermeiden! ASH-24AIM PT WARNUNG Berühren Sie bitte keine Klemme, wenn eine Spannung von über 30 V...

  • Seite 15: Leiterplatte

    5.2 Leiterplatte Inneneinheit • DRAUFSICHT Teilename Sicherung Anschluss Ionisator und Bedienung K117 Anschluss Neutralleiter Stromversorgung Anschluss Neutralleiter Ionisator Steuerung Gebläse Anschluss Kommunikationskabel Auto-Taste Anschluss Bedienung Ablenklamellen Anschluss Rückkopplung Gebläsemotor Jumper Anschluss Display Anschluss Temperatursensor Umgebung Anschluss Temperatursensor Rohr Anschluss stromführender Leiter •...
  • Seite 16 Außeneinheit ASH-18AIM PT • DRAUFSICHT Teilename Anschluss Kompressor Anschluss Temperatursensor Rohr Anschluss Überlastschutz Kompressor Anschluss Temperatursensoren Anschluss elektronisches Expansionsventil Anschluss Gebläse Anschluss 4-Wege-Ventil Anschluss el. Erhitzer Chassis Anschluss stromführender Leiter Erdleiter Anschluss Neutralleiter Stromversorgung Anschluss PFC-Drossel • SICHT VON UNTEN...
  • Seite 17 ASH-24AIM PT • DRAUFSICHT Teilename Anschluss Kompressor Anschluss Niederdruckschutz Anschluss Überlastschutz Kompressor Anschluss Temperatursensoren Anschluss elektronisches Expansionsventil Anschluss Gebläse Anschluss 4-Wege-Ventil Anschluss Kommunikationskabel zu Inneneinheit Anschluss stromführender Leiter Erdleiter Anschluss Neutralleiter Stromversorgung Anschluss PFC-Drossel • SICHT VON UNTEN...

  • Seite 18: Funktion Und Bedienung

    6. Funktion und Bedienung 6.1 Fernbedienung Tasten der Fernbedienung ON/OFF-Taste Gerät ein-/ausschalten. – Taste Soll-Temperatur verringern. + Taste Soll-Temperatur erhöhen. MODE-Taste Betriebsart anwählen (Automatik / Kühlen / Entfeuchten / Gebläse / Heizen FAN-Taste Gebläsedrehzahl einstellen. SWING-Taste Richtung der ausgeblasenen Luft einstellen. I FEEL-Taste Aktuelle Temperatur einstellen.
  • Seite 19 Symbol für Beleuchtung (LIGHT) Das Symbol wird angezeigt, wenn die Beleuchtung durch Drücken der LIGHT-Taste eingeschaltet wird. Durch nächstes Drücken der Taste wird die Beleuchtung ausgeschaltet. Symbole für Temperatur (TEMP) Durch Drücken der TEMP-Taste werden die anzuzeigenden Temperaturen zyklisch umgeschaltet: (Soll-Temperatur), (Raumtemperatur), (Außentemperatur) und keine Anzeige.

  • Seite 20: Funktionen Der Tasten An Der Fernbedienung

    Funktionen der Tasten an der Fernbedienung ON/OFF (EIN/AUS) Diese Taste drücken, um das Gerät einzuschalten. Diese Taste nochmals drücken, um das Gerät auszuschalten. (–) (Wert verringern) Die Taste drücken, um die Soll-Temperatur zu verringern. Wird die Taste gedrückt und länger als 2 Sekunden gedrückt gehalten, verringert sich die Soll-Temperatur schnell.
  • Seite 21 SLEEP (Schlafmodus) Die Taste drücken, um die Schlaf-Funktion einzuschalten. Durch nächstes Drücken der Taste wird die Funktion ausgeschaltet. Die Funktion ist nur im Kühlbetrieb und Heizbetrieb (nur bei Modellen mit Heizbetrieb) oder im Entfeuchtungsbetrieb verfügbar. Durch diese Funktion wird ein Wärmekomfort während des Schlafs gewährleistet. TEMP (Temperatur anzeigen) Durch Drücken dieser Taste kann die Soll- oder die Raumtemperatur im Display der Inneneinheit angezeigt werden.
  • Seite 22 Tastenkombination von (+) und (–) (Fernbedienung sperren) Durch gleichzeitiges Drücken der Tasten (+) und (–) wird die Tastatur der Fernbedienung gesperrt bzw. entsperrt. Bei gesperrter Fernbedienung erscheint die Anzeige , und bei Betätigung einer beliebigen Taste blinkt die Anzeige dreimal. Tastenkombination von MODE und (–) (zwischen °C/°F wechseln) Ist das Gerät ausgeschaltet, die Tasten MODE und (–) gleichzeitig drücken, um zwischen der Temperaturanzeige in Grad Fahrenheit (°F) oder Grad Celsius (°C) umzuschalten.

  • Seite 23: Kurzbeschreibung Von Betriebsarten Und Funktionen

    6.2 Kurzbeschreibung von Betriebsarten und Funktionen Inneneinheit Temperatur-Parameter • Soll-Temperatur im Raum (T preset • Ist-Temperatur im Raum (T ) (Temperatursensor: 15K, Widerstand beim Partialdruck: 15K) amb. • Temperatur an der Oberfläche des Wärmetauscher-Kupferrohrs Inneneinheit (T ) (Temperatursensor: 20K, Widerstand beim indoor tube Partialdruck: 20K) 1.

  • Seite 24: Weitere Funktionen

    Betriebsanzeige und Betriebsartenanzeigen Nach dem Anschließen der Stromversorgung leuchten alle Leuchtanzeigen kurz auf. Im Bereitschaftszustand leuchtet die Betriebsanzeige rot. Nach dem Einschalten des Gerätes mit der Fernbedienung leuchtet die Betriebsanzeige auf. Gleichzeitig leuchtet die Anzeige für die aktuell eingestellte Betriebsart (Kühlen, Heizen oder Entfeuchten). Durch Ausschalten der Beleuchtung mit der LIGHT-Taste erlöschen alle Anzeigen.

  • Seite 25: Erkennung Von Störungen An Temperatursensoren

    Wird das zeitgesteuerte Einschalten während des Gerätebetriebs eingestellt, läuft das Gerät weiter. Wird das zeitgesteuerte Einschalten bei ausgeschaltetem Gerät eingestellt, wird das Gerät beim Erreichen der eingestellten Zeit in der vorher eingestellten Betriebsart eingeschaltet. Zeitgesteuertes Ausschalten (Timer OFF): Wird das zeitgesteuerte Ausschalten bei ausgeschaltetem Gerät eingestellt, bleibt das System im Bereitschaftszustand. Wird das zeitgesteuerte Ausschalten bei eingeschaltetem Gerät eingestellt, stoppt das Gerät beim Erreichen der eingestellten Zeit.

  • Seite 26: Außeneinheiten

    Die Bedingungen, unter denen die erzwungene Enteisungsfunktion beendet wird, sind identisch mit diesen für die normale Enteisung. Sobald die Enteisung beendet wird, sendet die Außeneinheit eine Information über die normale Betriebsart zur Inneneinheit aus, und sobald die Inneneinheit diese Information empfängt, setzt sie die normale Betriebsart. 6.
  • Seite 27 (6) Steuerung des Kompressors 1. Die Kompressorfrequenz richtet sich nach der Umgebungs- und Soll-Temperatur und nach der Geschwindigkeit der Umgebungstemperaturänderungen. 2. Der Kompressor wird eingeschaltet, sobald das Kühlen, Heizen oder Entfeuchten gestartet wird und das Gebläse der Außeneinheit schon 5 Sekunden läuft. 3.

  • Seite 28: Hinweise Zur Installation Und Instandhaltung

    7. Hinweise zur Installation und Instandhaltung Überprüfen Sie vor dem Anschließen der Strom- 7.1 Sicherheitshinweise versorgung, dass alle Leiter und Rohre ordnungsgemäß angeschlossen und Ventile geöffnet sind. Wichtig! Überprüfen Sie das Gehäuse der Anlage auf Vor der Installation und Instandhaltung lesen Sie die verschleppte Spannungen.

  • Seite 29: Werkzeuge Zur Installation Und Instandhaltung

    7.2 Werkzeuge zur Installation und Instandhaltung 1. Wasserwaage, 2. Schraubendreher 3. Schlagbohrmaschine, Bohrer, elektrische Roll-Metermaß Bohrmaschine 4. Spannungssucher 5. Universal-Messgerät 6. Drehmomentschlüssel, normaler Schlüssel, Inbusschlüssel 7. Elektronischer Leckdetektor 8. Vakuumpumpe 9. Manometer mit Anschlussstück 10. Zange, Rohrschneider 11. Werkzeug zum Aufweiten 12.

  • Seite 30: Installation

    8. Installation 8.1 Installationsschema Deckenabstand mind. 15 cm Wand- abstand Wandabstand mind. mind. 15 cm 15 cm Abstand zu Bodenabstand Hindernissen mind. 250 cm mind. 300 cm Abstand zu Hindernissen mind. 50 cm Abstand zu Hindernissen Wandabstand mind. 30cm mind. 30 cm Ablaufrohr Abstand zu Abstand zu...
  • Seite 31 Installationsverfahren Beginn der Installation Vorbereitung vor der Installation Anweisungen zu Installationsort auswählen Werkzeuge vorbereiten elektrischem Anschluss lesen Installationsort für die Installationsort für die Inneneinheit auswählen Außeneinheit auswählen Montagerahmen installieren, Sockel für die Außeneinheit Bohrungen in der Wand aufstellen (der aktuellen bohren Situation entsprechend) Rohre der Inneneinheit und...

  • Seite 32: Kontrolle Der Bauteile Nach Der Installation

    8.2 Kontrolle der Bauteile nach der 8.4 Anforderungen an den Installation Elektroanschluss 1. Sicherheitshinweise Bezeichnung Bezeichnung Inneneinheit Dichtung (1) Während der Installation des Gerätes sind die elektrotech- Außeneinheit Isolierband nischen Sicherheitsnormen und Vorschriften zu befolgen. Verbindungsrohre Sockel Außeneinheit (2) Schließen Sie das Gerät an einen unabhängigen Ablaufrohr Befestigungsschrauben Speisestromkreis an.

  • Seite 33: Bohrung Für Rohre Herstellen

    (3) Befestigen Sie den Rahmen mit Schrauben (ST4.2X25TA) an 5. Rohre der Inneneinheit anschließen der Wand, und ziehen Sie am Rahmen, um sich zu (1) Schieben Sie das Rohrende des Rohrs vom Gerät in das vergewissern, dass er gut befestigt ist. Wenn sich ein Dübel aufgeweitete Ende des Verbindungsrohrs.

  • Seite 34: Kabel An Der Inneneinheit Anschließen

    7. Kabel an der Inneneinheit anschließen 8. Rohre zusammenbinden (1) Öffnen Sie die Frontklappe, drehen Sie die Schraube auf der (1) Umwickeln Sie die Verbindungsrohre, das Stromver- Abdeckung der Klemmleiste heraus, und nehmen Sie die sorgungskabel und den Ablaufschlauch mit Isolierband. Abdeckung ab.

  • Seite 35: Installation Der Außeneinheit

    Drehmomentwerte siehe folgende Tabelle. 8.6 Installation der Außeneinheit Durchmesser 1. Sockel für die Außeneinheit befestigen (wählen Drehmoment (Nm) Sechskantmutter (mm) Sie eine Lösung der vor Ort Situation entsprechend) Ø6 15-20 (1) Wählen Sie einen Aufstellungsort gemäß der Baukonstruktion Ø9,52 30-40 des Gebäudes aus.

  • Seite 36: Entlüftung Und Dichtigkeitsprüfung

    (3) Das Ende des Ablaufschlauchs darf nicht im Wasser liegen, 8.8 Überprüfung nach der Installation um einen guten Wasserablauf aus dem Gerät sicherzustellen. und Probebetrieb (Siehe Abb. 26.) 1. Überprüfung nach der Installation Nach der Beendigung der Installation überprüfen Sie die folgenden Anforderungen.

  • Seite 37: Wartung

    9. Wartung 9.1 Hinweise zur Vorbereitung der Instandhaltung Auf der Hauptplatine der Außeneinheit befinden sich Hochkapazitäts-Elektrolytkondensatoren. Deshalb sind die Kondensatoren auch nach einer Unterbrechung der Stromversorgung unter einer hohen Spannung, die erst nach mehr als 20 Minuten unter einen gefahrlosen Spannungspegel abfällt. Berühren Sie einen Elektrolytkondensator innerhalb von 20 Minuten nach dem Trennen der Stromversorgung, werden Sie durch elektrischen Schlag verletzt.

  • Seite 38: Übersicht Der Fehlercodes

    9.2 Übersicht der Fehlercodes Darstellung an der Darstellung Inneneinheit Außeneinheit (jede Anzeige hat 3 Zustände, die alle 5 s schrittweise Anzeigenzustände (beim Blinken Fehler- erscheinen) Fehler- Zustand Klimaanlage mögliche Ursachen 0,5 s EIN, 0,5 s AUS) bezeichnung □ leuchtet nicht ■ leuchtet code im Display blinkt...
  • Seite 39 Darstellung an der Darstellung Inneneinheit Außeneinheit (jede Anzeige hat 3 Zustände, die alle 5 s schrittweise Anzeigenzustände (beim Blinken Fehler- erscheinen) Fehler- Zustand Klimaanlage mögliche Ursachen 0,5 s EIN, 0,5 s AUS) bezeichnung □ leuchtet nicht ■ leuchtet code im Display blinkt Betriebs-...
  • Seite 40 Darstellung an der Darstellung Inneneinheit Außeneinheit (jede Anzeige hat 3 Zustände, die alle 5 s schrittweise Anzeigenzustände (beim Blinken Fehler- erscheinen) Fehler- Zustand Klimaanlage mögliche Ursachen 0,5 s EIN, 0,5 s AUS) bezeichnung □ leuchtet nicht ■ leuchtet code im Display blinkt Betriebs-...
  • Seite 41 Darstellung an der Darstellung Inneneinheit Außeneinheit (jede Anzeige hat 3 Zustände, die alle 5 s schrittweise Anzeigenzustände (beim Blinken Fehler- erscheinen) Fehler- Zustand Klimaanlage mögliche Ursachen 0,5 s EIN, 0,5 s AUS) bezeichnung □ leuchtet nicht ■ leuchtet code im Display blinkt Betriebs-...
  • Seite 42 Darstellung an der Darstellung Inneneinheit Außeneinheit (jede Anzeige hat 3 Zustände, die alle 5 s schrittweise Anzeigenzustände (beim Blinken Fehler- erscheinen) Fehler- Zustand Klimaanlage mögliche Ursachen 0,5 s EIN, 0,5 s AUS) bezeichnung □ leuchtet nicht ■ leuchtet code im Display blinkt Betriebs-...

  • Seite 43: Lösungen Der Hauptprobleme

    9.3 Lösungen der Hauptprobleme 1. Fehler F1/F2 Temperatursensor Fehler F1/F2 beheben Ist der Stecker des Temperatursensors auf der Steuerplatine gelockert oder wackelig? Stecker des Temperatursensors ordnungsgemäß anschließen. Nein Nein Fehler behoben? Kurzschluss durch Kontakt von zwei Teilen? Kurzschluss beseitigen. Nein Nein Fehler behoben? Ist der Temperatursensor...

  • Seite 44: Fehler H6 Gebläsemotor Inneneinheit Blockiert

    2. Fehler H6 Gebläsemotor Inneneinheit blockiert Fehler H6 beheben Flügel, Motor und Lagerhalterung Drehen sich die Flügel frei, ausbauen, um zu ermitteln, ob ein Nein wenn versucht wird, diese mit einem Fremdgegenstand die Bewegung Werkzeug zu bewegen? blockiert. Nein Fehler behoben? Ist der Stecker für die PG-Motor-Steuerung Stecker für die PG-Motor-Steuerung...
  • Seite 45 3. Fehler C5 Jumper Fehler C5 beheben Aussehen des Ist ein Jumper auf der Jumpers Entsprechenden Typ Jumper Nein Hauptplatine aufgesteckt? installieren. Nein Fehler behoben? Ist der Jumper korrekt Jumper korrekt und fest Nein und fest aufgesteckt? aufstecken. Nein Fehler behoben? Jumper durch einen neuen vom gleichen Typ ersetzen.

  • Seite 46: Fehler E5 Überstrom

    8.4.4 Fehler E5 Überstrom Fehler E5 beheben Eine normale Schwankung Ist die Versorgungsspannung liegt in einem Bereich von Fehler behoben? instabil und die Abweichungen zu 10% von der im Fabrikschild groß? angegebenen Nennspannung. Nein Nein Ist die Sicherstellen, dass die Versorgungsspannung Fehler behoben? Versorgungsspannung im...

  • Seite 47: Fehler U8 Nulldurchgang-Erkennungsschaltung Fehlerhaft

    5. Fehler U8 Nulldurchgang-Erkennungsschaltung fehlerhaft Fehler U8 beheben. Stromversorgung ausschalten und nach 1 Minute wieder einschalten. Das Gerät wechselt in den Normalzustand. Schlussfolgerung: U8 erschien, da das Wird “U8” noch immer Nein Gerät aus- und sofort wieder eingeschaltet angezeigt? wurde, der Kondensator entlädt sich jedoch langsam.

  • Seite 48: Kondensator-Aufladefehler (In Der Außeneinheit)

    6. Kondensator-Aufladefehler (in der Außeneinheit) (AP1 weiter unten steht für die Steuerplatine der Außeneinheit.) Haupt-Kontrollen: • Mit einem AC-Voltmeter überprüfen, ob die Spannung zwischen den Klemmen L und N an der Klemmleiste XT im Bereich von 210– 240 V AC liegt. •...
  • Seite 49 7. IPM-Schutz (H5), Synchronismusverlust (H7), Überstrom Kompressorphase (P5) (AP1 weiter unten steht für die Steuerplatine der Außeneinheit.) Haupt-Kontrollen: • Liegt die Versorgungsspannung im normalen Bereich? • Ist der Kompressor COMP an der AP1-Steuerplatine ordnungsgemäß angeschlossen? Sind die Kontakte wackelig? Sind die Leiter in richtiger Reihenfolge angeschlossen? •...

  • Seite 50: Übertemperatur- Und Überlastschutz (E8)

    8. Übertemperatur- und Überlastschutz (E8) (AP1 weiter unten steht für die Steuerplatine der Außeneinheit.) Haupt-Kontrollen: • Liegt die Außentemperatur im normalen Bereich? • Arbeiten die Gebläse der Innen- und Außeneinheit normal? • Haben die Innen- und Außeneinheit gute Bedingungen für die Wärmeableitung? E8 wird angezeigt.
  • Seite 51 9. Startfehler (LC) (AP1 weiter unten steht für die Steuerplatine der Außeneinheit.) Haupt-Kontrollen: • Ist das Kabel vom Kompressor korrekt angeschlossen? • War der Kompressor ausreichend lange ausgeschaltet? • Ist der Kompressor fehlerhaft? • Ist zu viel Kältemittel im System vorhanden? Gerät einschalten Die Ausschaltdauer ist nicht War der Kompressor...

  • Seite 52: Überlastung Und Übertemperatur Am Luftausgang

    10. Überlastung und Übertemperatur am Luftausgang Haupt-Kontrollen: • Ist das elektrische Expansionsventil gut angeschlossen? Ist das Expansionsventil fehlerhaft? • Entweicht das Kältemittel? • Ist der Stecker für den Überlastschutzsensor auf der Hauptplatine gut angeschlossen? • Ist der Überlastschutzsensor fehlerhaft? • Ist der Wärmeaustausch im Gerät schlecht (Wärmetauscher schmutzig oder schlechte Bedingungen für den Wärmeaustausch)? •...
  • Seite 53 H3 oder H4 wird angezeigt 30 Minuten nach dem Trennen der Stromversorgung Ist der Überlastschutzsensor Nein SAT gut angeschlossen? Den Überlastschutzsensor bei Umgebungstemperatur messen; sein Nein Widerstandswert sollte unter 10000 Ω liegen. Ist die FA-Steckverbindung Leite nach Schaltplan des elektronischen Expansionsventils gut Nein ordnungsgemäß...

  • Seite 54: Leistungsfaktor-Korrekturfehler (Pfc) (In Der Außeneinheit)

    11. Leistungsfaktor-Korrekturfehler (PFC) (in der Außeneinheit) Haupt-Kontrollen: • Ist der Stromversorgungsstecker an der Steckdose gut angeschlossen? • Ist die Drossel der Außeneinheit fehlerhaft? Vorgehensweise zur Fehlerdiagnose: Start Ist der Stecker Stromver- Stecker korrekt Fehler behoben? sorgung an der Steck- Nein anschließen dose gut ange- schlossen?
  • Seite 55 12. Kommunikationsfehler (E6) Haupt-Kontrollen: • Überprüfen Sie, ob das Verbindungskabel und die Schaltung innerhalb der Innen- und Außeneinheit in Ordnung sind. • Ist die Kommunikationsschaltung auf der Steuerplatine der Inneneinheit fehlerhaft? Ist die Kommunikationsschaltung auf der Steuerplatine (AP1) der Außeneinheit fehlerhaft? Vorgehensweise zur Fehlerdiagnose: Hat die Anlage vor der Störung normal...

  • Seite 56: Analyse Von Geläufigen Fehlern

    9.4 Analyse von geläufigen Fehlern 1. Die Klimaanlage lässt sich nicht starten mögliche Ursachen Erkennung (Zustand der Anlage) Fehlerbehandlung Stromversorgungsausfall oder Nach dem Anschließen der Stromversorgung Stellen Sie fest, ob die Ursache im Stromver- Stromversorgungsstecker schlecht leuchtet die Betriebsanzeige nicht auf, und es ertönt sorgungsausfall liegt.

  • Seite 57: Das Gebläsemotor Der Inneneinheit Arbeitet Nicht

    4. Das Gebläsemotor der Inneneinheit arbeitet nicht mögliche Ursachen Erkennung (Zustand der Anlage) Fehlerbehandlung Leiter fehlerhaft geschaltet oder Überprüfen Sie die Leiteranschlüsse nach Schließen Sie die Leiter nach Schaltplan an und Fehlanschluss. Schaltplan. vergewissern Sie sich, dass sie in den Klemmen fest sitzen.

  • Seite 58: Vorgehensweise Zur Demontage

    10. Vorgehensweise zur Demontage 10.1 Vorgehensweise zur Demontage der Inneneinheit Hinweis: Vor der Demontage die Stromversorgung trennen und das Kältemittel vollständig abpumpen. 1. Vor der Demontage Vor der Demontage 2. Filter ausbauen 1. Die Frontklappe öffnen. Frontklappe 2. Den Filter nach oben drücken und dann herausziehen. Filter...
  • Seite 59 3. Horizontale Lamelle ausbauen 1. Den Stift der horizontalen Lamelle herausnehmen. Stift 2. Die horizontale Lamelle nach außen ziehen und herausnehmen. horizontale Lamelle 4. Frontklappe ausbauen Frontklappe 1. Die Befestigungsschrauben des Displays lösen. Das Display herausnehmen. Display 2. Die Drehachse längs der Nute der Frontklappe herausziehen und die Frontplatte abnehmen.
  • Seite 60 5. Abdeckung des Elektrokastens abbauen 1. Die Befestigungsschraube der Abdeckung am Elektrokasten lösen. Abdeckung Elektrokasten 2. Die Abdeckung vom Elektrokasten abnehmen. 6. Frontplatte abbauen 1. Die Schraubenkappen der Schrauben an der Frontplatte öffnen. Die Befestigungsschrauben herausdrehen, mit denen die Frontabdeckung befestigt ist. Rasten 2.
  • Seite 61 3. Die Frontabdeckung abnehmen. Frontabdeckung 7. Vertikale Lamelle ausbauen 1. Die 10 Rasten lösen, mit denen die vertikale Lamelle und der Unterteil der Abdeckung verbunden sind. Rasten 2. Die vertikale Lamelle herausnehmen. vertikale Lamelle 8. Elektrokasten ausbauen Temperatursensor 1. Den Rohrtemperatursensor Inneneinheit trennen.
  • Seite 62 Schraube Erdleiter 2. Die Schrauben herausdrehen, mit denen der Erdleiter am Verdampfer angeschlossen ist. 3. Die Rasten lösen, mit denen die Abdeckung des Elektrokastens am Elektrokasten befestigt ist. Elektrokasten 4. Im Elektrokasten die Stecker für den Motor und den Stecker Motor Schrittmotor abziehen.
  • Seite 63 9. Druckplatte für das Anschlussrohr ausbauen Druckplatte (Halterung) Anschlussrohr für das Anschlussrohr 1. Die Schrauben der Druckplatte für das Anschlussrohr entfernen. 2. Die Druckplatte für das Anschlussrohr herausnehmen. 10. Verdampfer ausbauen 1. Die Schrauben herausdrehen, mit denen der Verdampfer an der unteren Abdeckung angebaut ist.
  • Seite 64 Anschlussrohr 2. Die Lage des Rohrs etwas anpassen, um das Anschlussrohr und den Verdampfer gegenseitig trennen zu können. Verdampfer 3. Den Verdampfer herausnehmen. 11. Motor und Tangentialgebläse ausbauen Schrittmotor 1. Die Befestigungsschrauben des Schrittmotors herausdrehen und den Schrittmotor herausnehmen. 2. Die Befestigungsschrauben der Druckplatte für den Druckplatte Motor herausdrehen.

  • Seite 65: Vorgehensweise Zur Demontage Der Außeneinheit

    10.2 Vorgehensweise zur Demontage der Außeneinheit Warnung Vor der Demontage alle Stromversorgungszuleitungen ausschalten und mind. 20 Minuten warten. Aus der Anlage auch das Kältemittel vollständig abpumpen. ASH-18AIM PT 1. Großen Handgriff, Abdeckung der Ventile und Abdeckung oben abbauen Handgriff 1. Die Befestigungsschraube herausdrehen, mit der der große Handgriff an der rechten Seitenplatte befestigt...
  • Seite 66 2. Gitter und Abdeckung abbauen 1. Die 4 Befestigungsschrauben herausdrehen, mit Schraube denen das Gitter und die Außenabdeckung verbunden sind, und dann das Gitter abnehmen. Gitter 2. Die Befestigungsschrauben herausdrehen, mit denen Schraube die Außenabdeckung mit Motorhalterung, Isolierplatte und Chassis verbunden ist. Die Außenabdeckung anheben, die Rasten der Außenabdeckung lösen, mit Schraube denen die Außenabdeckung mit der rechten und der...
  • Seite 67 4. Flügelrad des Axialgebläses ausbauen 1. Die Mutter entfernen, mit der das Flügelrad des Axialgebläses befestigt ist, und dann das Flügelrad abnehmen. Mutter Flügelrad Axialgebläse 5. Elektrokasten ausbauen Erdleiter 1. Die Befestigungsschraube des Erdleiters am Elektrokasten herausdrehen, und dann den Erdleiter abnehmen.
  • Seite 68 Schrauben 4. Die 2 Befestigungsschrauben des Elektrokastens herausdrehen und dann den Elektrokasten nach oben heben und herausnehmen. Elektrokasten Raste (links) Abdeckung Raste Elektrokasten 5. Die Abdeckung des Elektrokastens in Pfeilrichtung (rechts) drücken, um die Raste an der rechten Seite aus der Nut zu lösen.
  • Seite 69 6. Schalldämmung ausbauen Das Klebeband abreißen und dann die Schalldämmung herausnehmen. Klebeband Schalldämmung 7. Isolierplatte und Drossel ausbauen 1. Die 2 Befestigungsschrauben herausdrehen, mit denen die Isolierplatte und die Seitenplatte des Verflüssigers verbunden sind. Die 3 Befestigungs- schrauben herausdrehen, mit denen die Isolierplatte mit dem Chassis verbunden ist, und dann die Isolierplatte herausnehmen.
  • Seite 70 8. Ventilträger-Baugruppe ausbauen Die Lötverbindung ablöten, mit der das Ventil mit dem Kapillarrohr und dem Verflüssiger verbunden ist. Die Halterung Ventilgruppe Lötverbindung ablöten, mit der das Gasventil mit dem Gas-Zuleitungsrohr verbunden ist. Die beiden Befestigungsschrauben herausdrehen, mit denen das Ventil Gasventil befestigt ist, und das Gasventil herausnehmen.
  • Seite 71 2. Die 6 Befestigungsschrauben herausdrehen, mit denen der Motor befestigt ist, und dann den Motor herausnehmen. Motor Schraube 11. Verflüssiger ausbauen Verflüssiger Die 2 Befestigungsschrauben herausdrehen, mit denen der Verflüssiger mit dem Chassis verbunden ist, und dann den Verflüssiger nach oben heben und herausnehmen.
  • Seite 72 ASH-24AIM PT 1. Obere Abdeckung und seitliche Frontplatte abbauen Platte oben 1. Die Befestigungsschrauben herausdrehen, mit denen die obere Abdeckung mit der Front- und den Seiten- platten verbunden ist. Die obere Platte abnehmen. Die Befestigungsschrauben herausdrehen, mit denen die Abdeckung der Ventile befestigt ist, und dann die Ventilabdeckung abnehmen.
  • Seite 73 3. Platte ausbauen Die Befestigungsschrauben herausdrehen, mit denen Platte, Chassis und Motorhalterung verbunden sind, und dann die Platte abnehmen. Platte 4. Schutzgitter abbauen Schutzgitter Die Befestigungsschrauben herausdrehen, mit denen das Schutzgitter befestigt ist, und dann das Schutzgitter abnehmen. 5. Handgriff abbauen Die Befestigungsschrauben herausdrehen, mit denen der Handgriff befestigt ist, und dann den Handgriff abnehmen.
  • Seite 74 6. Seitenplatte rechts abbauen Seitenplatte rechts Die Befestigungsschrauben herausdrehen, mit denen die rechte Seitenplatte am Chassis, Ventilträger und Verflüssiger angebaut ist, und dann die rechte Seitenplatte abnehmen. 7. Elektrokasten ausbauen Abdeckung Elektrokasten 1. Die Befestigungsschraube an der Abdeckung des Elektrokastens herausdrehen, und dann den Elektrokasten herausnehmen.
  • Seite 75 Elektrokasten 1 3. Die Befestigungsschrauben zwischen dem Elektrokasten 1 und der Seitenplatte links herausdrehen, und den Elektrokasten 1 nach oben herausnehmen. 8. Seitenplatte links abbauen Seitenplatte links Die Befestigungsschrauben herausdrehen, mit denen die linke Seitenplatte am Chassis angebaut ist, und dann die linke Seitenplatte abnehmen.
  • Seite 76 10. Motor und Motorhalterung ausbauen 1. Die Befestigungsschrauben herausdrehen, mit denen der Motor befestigt ist, den Stecker des Zuleitungskabels abziehen und dann den Motor herausnehmen. Motor Motorhalterung 2. Die Befestigungsschrauben herausdrehen, mit denen die Motorhalterung befestigt ist, die Halterung nach oben herausziehen und herausnehmen.
  • Seite 77 12. Gasventil und Flüssigkeitsventil ausbauen Die 2 Befestigungsschrauben herausdrehen, mit denen die Ventil-Baugruppe befestigt ist. Die Lötverbindung zwischen dem Gasventil und dem Gaszuleitungsrohr ablöten, und dann das Gasventil herausnehmen. (Hinweis: Vor diesem Vorgang muss das Kältemittel vollständig abgepumpt werden. Während der Lötarbeit an der Lötverbindung muss das ganze Ventil mit einem nassen Tuch umhüllt sein, um das Ventil vor hohen Temperaturen zu schützen.) Die Lötverbindung zwischen...
  • Seite 78 15. Verflüssigerhalterung abbauen Die Befestigungsschrauben herausdrehen, mit denen die Verflüssigerhalterung mit dem Verflüssiger verbunden ist, und dann die Verflüssigerhalterung abnehmen. Verflüssiger- halterung 16. Chassis und Verflüssiger ausbauen Verflüssiger Den Verflüssiger nach oben ziehen, um ihn vom Chassis zu trennen. Chassis...

  • Seite 79: Anhänge

    Anhänge Anhang 1: Umrechnungstabelle zwischen Grad Celsius und Fahrenheit Umrechnungsformel zwischen Grad Fahrenheit und Grad Celsius: T × 1,8 + 32 Soll-Temperatur Temperatur- Temperatur- Temperatura- anzeige Fahrenheit Celsius anzeige Fahrenheit Celsius Fahrenheit Celsius nzeige Fahrenheit (°F) (°C) Fahrenheit (°F) (°C) (°F) (°C) Fahrenheit (°F)

  • Seite 80: Anhang 3: Aufweiten Von Rohrenden

    Anhang 3: Aufweiten von Rohrenden Hinweis Rohr Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch. 1. Rohre abschneiden schräg ungerade Grate • Messen Sie den Abstand zwischen der Innen- und Außeneinheit.

  • Seite 81: Anhang 4: Widerstandstabelle Temperatursensor

    Anhang 4: Widerstandstabelle Temperatursensor Widerstandstabelle Umgebungstemperatursensor für Innen- und Außeneinheit (15K) Widerstand Widerstand Widerstand Widerstand Temperatur Temperatur Temperatur Temperatur (°C) (°C) (°C) (°C) (kΩ) (kΩ) (kΩ) (kΩ) 138,1 18,75 3,848 1,071 128,6 17,93 3,711 1,039 121,6 17,14 3,579 1,009 16,39 3,454 0,98 108,7...
  • Seite 82 Widerstandstabelle Umgebungstemperatursensor für Innen- und Außeneinheit (20K) Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand (°C) (°C) (°C) (°C) (kΩ) (kΩ) (kΩ) (kΩ) 181,4 25,01 5,13 1,427 171,4 23,9 4,948 1,386 162,1 22,85 4,773 1,346 153,3 21,85 4,605 1,307 20,9 4,443 1,269 137,2...
  • Seite 83 Widerstandstabelle Umgebungstemperatursensor für Innen- und Außeneinheit (50K) Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand Temperatur Widerstand (°C) (°C) (°C) (°C) (kΩ) (kΩ) (kΩ) (kΩ) 853,5 18,34 4,75 799,8 93,42 17,65 4,61 89,07 16,99 4,47 703,8 84,95 16,36 4,33 660,8 81,05 15,75 4,20 620,8 77,35...
  • Seite 85 KATALOG DER BAUTEILE ELEMENT SERIES ASH-18AIM PT, ASH-24AIM PT...

  • Seite 86: Expolsionszeichnungen Und Teileliste

    Expolsionszeichnungen und Teileliste Inneneinheit ASH-18AIM PT...
  • Seite 87 Code Beschreibung Code Ersatzteil Hinweis Stückzahl Preis MODELL: ASH-18AIM PT Inneneinheit Frontklappe 20012914 Displayplatine D5313D 30565139 Filter-Baugruppe 11122089 Schraubenabdeckung 242520179 Frontabdeckungs-Baugruppe 2001266701 Rückabdeckungs-Baugruppe 22202193 Luft-Ablenklamelle 1051220501 Luft-Ablenklamelle 1 1051211602 Führungsblech – Wendel 2611223802 Lager Drehachse links 10512037 Verschluss Ablaufwanne 76712012 Tangentialgebläse...
  • Seite 88 ASH-24AIM PT...
  • Seite 89 Code Beschreibung Code Ersatzteil Hinweis Stückzahl Preis MODELL: ASH-24AIM PT Inneneinheit Frontklappe 20012957 Filter-Baugruppe 1112209105 Schraubenabdeckung 242520179 Frontabdeckungs-Baugruppe 2001297401 Luft-Ablenklamelle 1 1051215901 Wendel 2611218702 Lager Drehachse links 10512037 Rückabdeckungs-Baugruppe 2220219701 Verschluss Ablaufwanne 76712012 Lagerbuchse 26152025 O-Ring Lager 7651205102 Tangentialgebläse 10352030 Halterung Verdampfer 24212103 Verdampfer-Baugruppe...

  • Seite 90: Außeneinheit

    Außeneinheit ASH-18AIM PT...
  • Seite 91 Code Beschreibung Code Ersatzteil Hinweis Stückzahl Preis MODELL: ASH-18AIM PT Außeneinheit Axialgebläse 10335008 Gebläsemotor LW60M-ZL 1501506402 Motorhalterung 01705036 Elektrokasten (feuerfest) – Magnetisierungsspule 4300040033 4-Wege-Ventil-Baugruppe 03073116 Gitter rückseitig – Handgriff 26233053 Temperatursensor 20KT/15KS/50KT-JST-XARP-06V- 3900030901 1100/800/600mm Verflüssiger 01163487 Baugruppe elektronisches Expansionsventil 07133772 Elektromagnet für elektronisches...
  • Seite 92 ASH-24AIM PT...
  • Seite 93 Code Beschreibung Code Ersatzteil Hinweis Stückzahl Preis MODELL: ASH-24AIM PT Außeneinheit Frontgitter 22415003 Rahmen 01435004P Handgriff links 26235401 vordere Seitenplatte 01305086P Ablaufnippel – Chassis-Baugruppe 02803316P Ablaufverschluss – Gas-Flüssigkeit-Abscheider – Kompressor und Verbindungsteile (Fittings) 0010524501G QXAS-D23zX090B Magnetisierungsspule 4300040033 4-Wege-Ventil-Baugruppe 03073124 Ventilträger 0171501201P Absperrventil 07133812...
