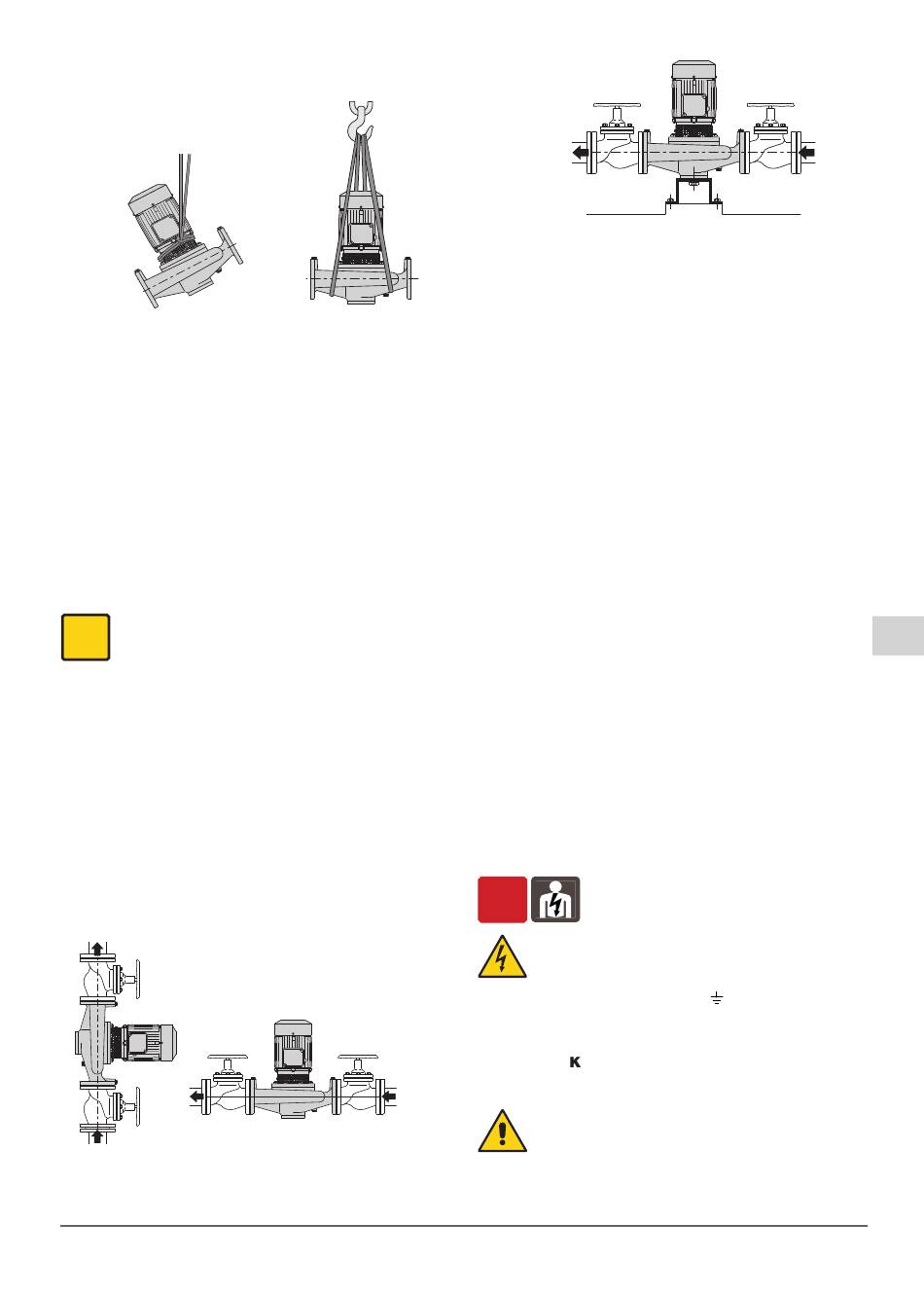

缓慢提升泵组(图.1),确保它不会左右晃动,以避免因不平衡
而倾倒.
(图.1)
6 安装
6.1 尺寸
产品的尺寸详见附件"尺寸"（附件12.1章）
6.2 环境要求和安装位置的尺寸
客户应将本产品妥当的安装于适当位置以满足设备的要求
（供电需要等）
安装位置应满足章节3.2中的要求
禁止将产品安装于有潜在易燃易爆危险的环境中
6.3 拆箱
开箱检查产品是否因运输而损坏
i
拆开的包装材料应根据产品使用国当地的法律规定遗弃或
再利用
缓慢提升泵-电机组(见12.2章节 图1)
确保它不会晃来晃去,以避免因不平衡而倾倒.
6.4. 安装
4.93.032.2
NR,NR4泵（NRM,NR4M为单相电机）为直联电动泵，其
吸入口与出水口在同一轴线上并有同一直径，因此该泵可
以像阀或闸阀那样插入直线管道中去.
当管道为稳固、结实状况，该泵可以直接由法兰来支撑（
图2）。
如果管道不够稳固，则本泵必须通过泵壳上的螺纹孔紧
固在支架上（图3）。
NR, NR4 Rev. 11 - 安装使用手册
(图3)
NR,NR4管道泵可以以任何角度用法兰固定在管道中。
为了安全原因应避免安装时电机处于泵的下部。
当轴不是以垂直位置安装时，必须注意，使排水孔必须
处于电机的最低位置.
为了便于电机的散热,观察泵轴的转向,及灌泵和泵的排水
,因此安装时应在泵组的周围留下足够的空间.
6.4.1 管道
应确保连接前所有管道内部干净、无堵塞；
注意:管道与水泵的连接应当支撑可靠，并紧固联接，以确
保不传递应力应变及振动到泵上章.
管路系统的内径依所需流量而定
管路直径应确保进口流速不超过1.5m/s出口流速不超过
3m/s
管路直径不允许小于泵的接口尺寸
6.4.2 进水管
进水管应气密良好并稍向上倾斜以避免窝气
如果连接的是软管,则必须使用内部带有螺旋钢丝的加强型
软管以避免抽吸时将吸入管吸瘪.
当泵置于水面之上时(吸入操作),应在吸入端安装脚阀或单
向阀
当泵位于水面之下时(灌入操作)应安装一闸阀
6.4.3. 出水管
在出水管上安装一闸阀以调节出水量、扬程和净功率
安装一压力表
当落差超过15M时应在泵和闸阀之间安装一止回阀以避免
水锤对泵的损害
MONTORSO
NR4 65/160A
6.5. 电气联接
Q min/max 15/30 m
OFF
H max/min 31/20 m
3kW (4Hp)
220∆/380Y V3~50Hz
必须由合格电工根据当地规范进行电气联接.
13/7,5 A
必须遵守安全标准.
XYXYRRY 泵-电机机组必须可靠地接地.
把接地导线接到标有记号的端子上
请对照电源电压和铭牌上所标数值，根据接线盒内盖上的
电路图联接电源.
注意:超过5.5 W的电机不能直接起动,设置控制箱用星三
角或其它方式起动.
注意: 绝对不允许将垫片等金属部件掉入电机接线
盒的定子线圈中.
(图2)
如果发生此种问题，必须拆开电机，取出部件。
作为用于游泳池，花园池塘的泵，必须在电源线路中安装
4.93.032.2
MONTORSO
NR4 65/160A
Q min/max 15/30 m
H max/min 31/20 m
3kW (4Hp)
220∆/380Y V3~50Hz
13/7,5 A
XYXYRRY
VICENZA
Made in Italy
0705158995
/h
3
IP 54
S.F. n 2900/min
cosø 0,85
S1 l.cl. F 45kg
.
VICENZA
07051
/h
3
IP 54
S.F. n 29
cos
S1 l.cl. F
