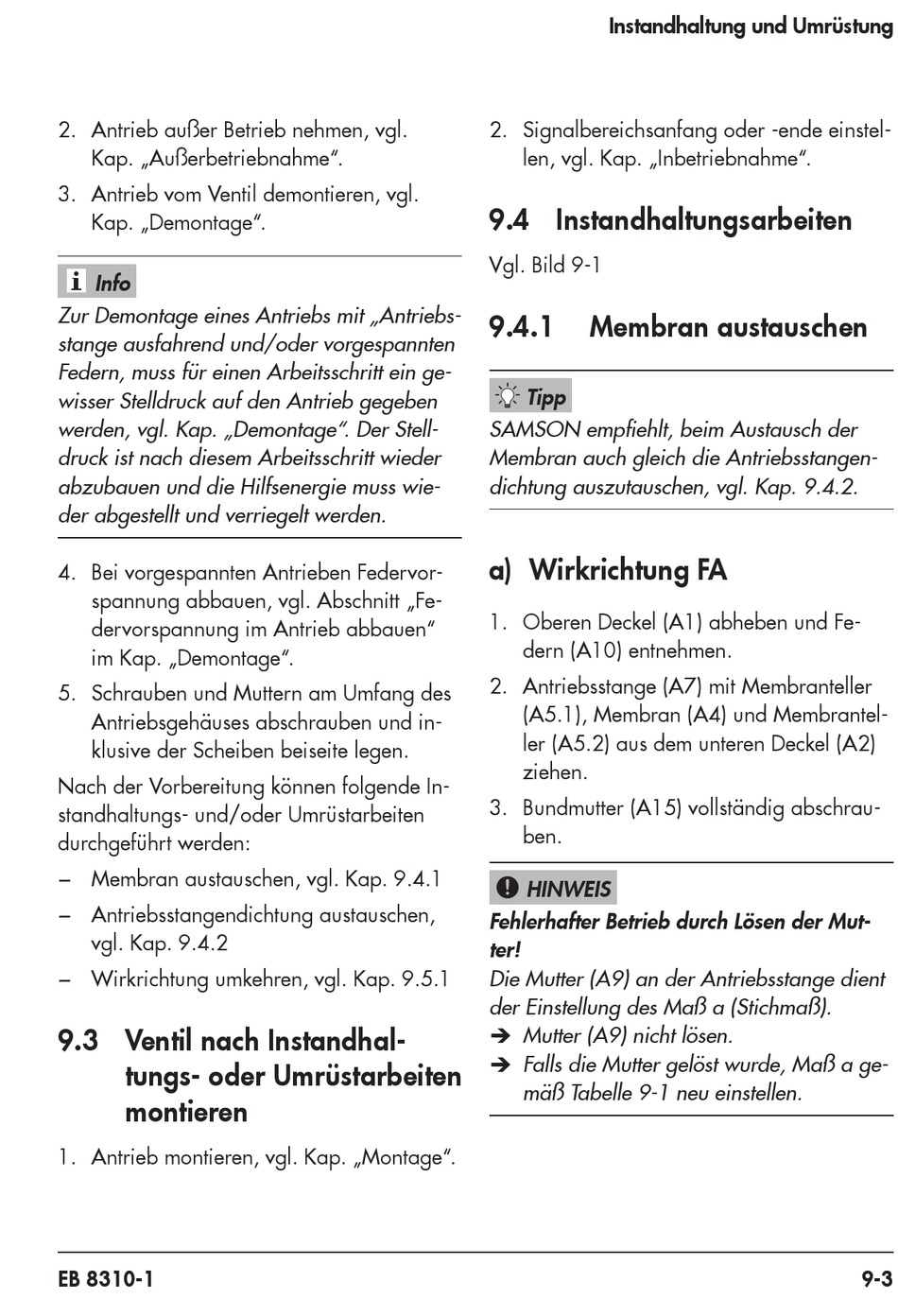

2. Antrieb außer Betrieb nehmen, vgl.
Kap. „Außerbetriebnahme".
3. Antrieb vom Ventil demontieren, vgl.
Kap. „Demontage".
Info
Zur Demontage eines Antriebs mit „Antriebs‑
stange ausfahrend und/oder vorgespannten
Federn, muss für einen Arbeitsschritt ein ge‑
wisser Stelldruck auf den Antrieb gegeben
werden, vgl. Kap. „Demontage". Der Stell‑
druck ist nach diesem Arbeitsschritt wieder
abzubauen und die Hilfsenergie muss wie‑
der abgestellt und verriegelt werden.
4. Bei vorgespannten Antrieben Federvor-
spannung abbauen, vgl. Abschnitt „Fe-
dervorspannung im Antrieb abbauen"
im Kap. „Demontage".
5. Schrauben und Muttern am Umfang des
Antriebsgehäuses abschrauben und in-
klusive der Scheiben beiseite legen.
Nach der Vorbereitung können folgende In-
standhaltungs- und/oder Umrüstarbeiten
durchgeführt werden:
− Membran austauschen, vgl. Kap. 9.4.1
− Antriebsstangendichtung austauschen,
vgl. Kap. 9.4.2
− Wirkrichtung umkehren, vgl. Kap. 9.5.1
9.3 Ventil nach Instandhal-
tungs- oder Umrüstarbeiten
montieren
1. Antrieb montieren, vgl. Kap. „Montage".
EB 8310-1
Instandhaltung und Umrüstung
2. Signalbereichsanfang oder -ende einstel-
len, vgl. Kap. „Inbetriebnahme".
9.4 Instandhaltungsarbeiten
Vgl. Bild 9-1
9.4.1
Membran austauschen
Tipp
SAMSON empfiehlt, beim Austausch der
Membran auch gleich die Antriebsstangen‑
dichtung auszutauschen, vgl. Kap. 9.4.2.
a) Wirkrichtung FA
1. Oberen Deckel (A1) abheben und Fe-
dern (A10) entnehmen.
2. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) aus dem unteren Deckel (A2)
ziehen.
3. Bundmutter (A15) vollständig abschrau-
ben.
HINWEIS
!
Fehlerhafter Betrieb durch Lösen der Mut-
ter!
Die Mutter (A9) an der Antriebsstange dient
der Einstellung des Maß a (Stichmaß).
Î Mutter (A9) nicht lösen.
Î Falls die Mutter gelöst wurde, Maß a ge‑
mäß Tabelle 9‑1 neu einstellen.
9-3
