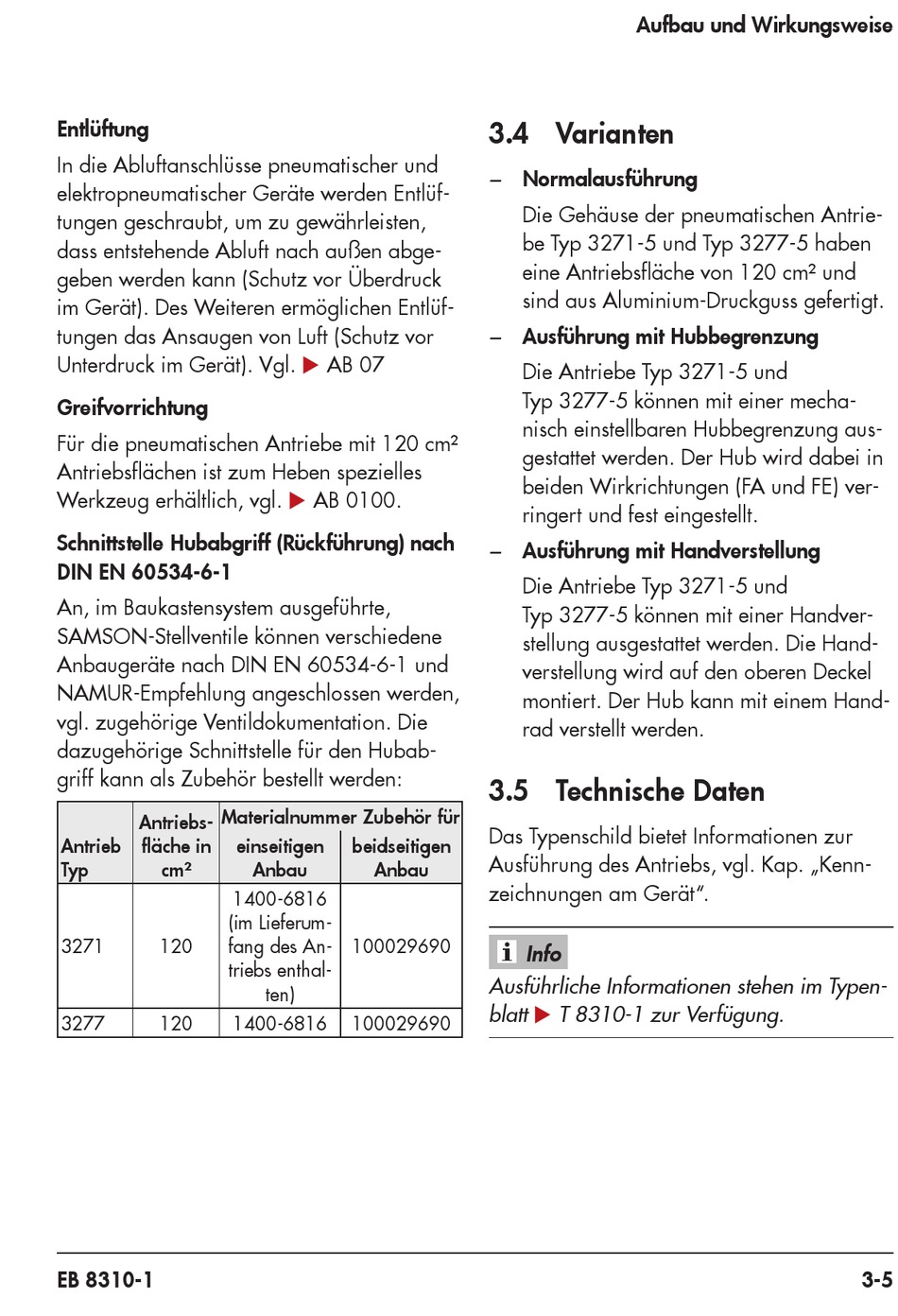

Entlüftung
In die Abluftanschlüsse pneumatischer und
elektropneumatischer Geräte werden Entlüf-
tungen geschraubt, um zu gewährleisten,
dass entstehende Abluft nach außen abge-
geben werden kann (Schutz vor Überdruck
im Gerät). Des Weiteren ermöglichen Entlüf-
tungen das Ansaugen von Luft (Schutz vor
Unterdruck im Gerät). Vgl. u AB 07
Greifvorrichtung
Für die pneumatischen Antriebe mit 120 cm²
Antriebsflächen ist zum Heben spezielles
Werkzeug erhältlich, vgl. u AB 0100.
Schnittstelle Hubabgriff (Rückführung) nach
DIN EN 60534-6-1
An, im Baukastensystem ausgeführte,
SAMSON-Stellventile können verschiedene
Anbaugeräte nach DIN EN 60534-6-1 und
NAMUR-Empfehlung angeschlossen werden,
vgl. zugehörige Ventildokumentation. Die
dazugehörige Schnittstelle für den Hubab-
griff kann als Zubehör bestellt werden:
Materialnummer Zubehör für
Antriebs-
Antrieb
fläche in
Typ
cm²
3271
120
3277
120
EB 8310-1
einseitigen
beidseitigen
Anbau
Anbau
1400-6816
(im Lieferum-
fang des An-
100029690
triebs enthal-
ten)
1400-6816
100029690
Aufbau und Wirkungsweise
3.4 Varianten
− Normalausführung
Die Gehäuse der pneumatischen Antrie-
be Typ 3271-5 und Typ 3277-5 haben
eine Antriebsfläche von 120 cm² und
sind aus Aluminium-Druckguss gefertigt.
− Ausführung mit Hubbegrenzung
Die Antriebe Typ 3271-5 und
Typ 3277-5 können mit einer mecha-
nisch einstellbaren Hubbegrenzung aus-
gestattet werden. Der Hub wird dabei in
beiden Wirkrichtungen (FA und FE) ver-
ringert und fest eingestellt.
− Ausführung mit Handverstellung
Die Antriebe Typ 3271-5 und
Typ 3277-5 können mit einer Handver-
stellung ausgestattet werden. Die Hand-
verstellung wird auf den oberen Deckel
montiert. Der Hub kann mit einem Hand-
rad verstellt werden.
3.5 Technische Daten
Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. „Kenn-
zeichnungen am Gerät".
Info
Ausführliche Informationen stehen im Typen‑
blatt u T 8310‑1 zur Verfügung.
