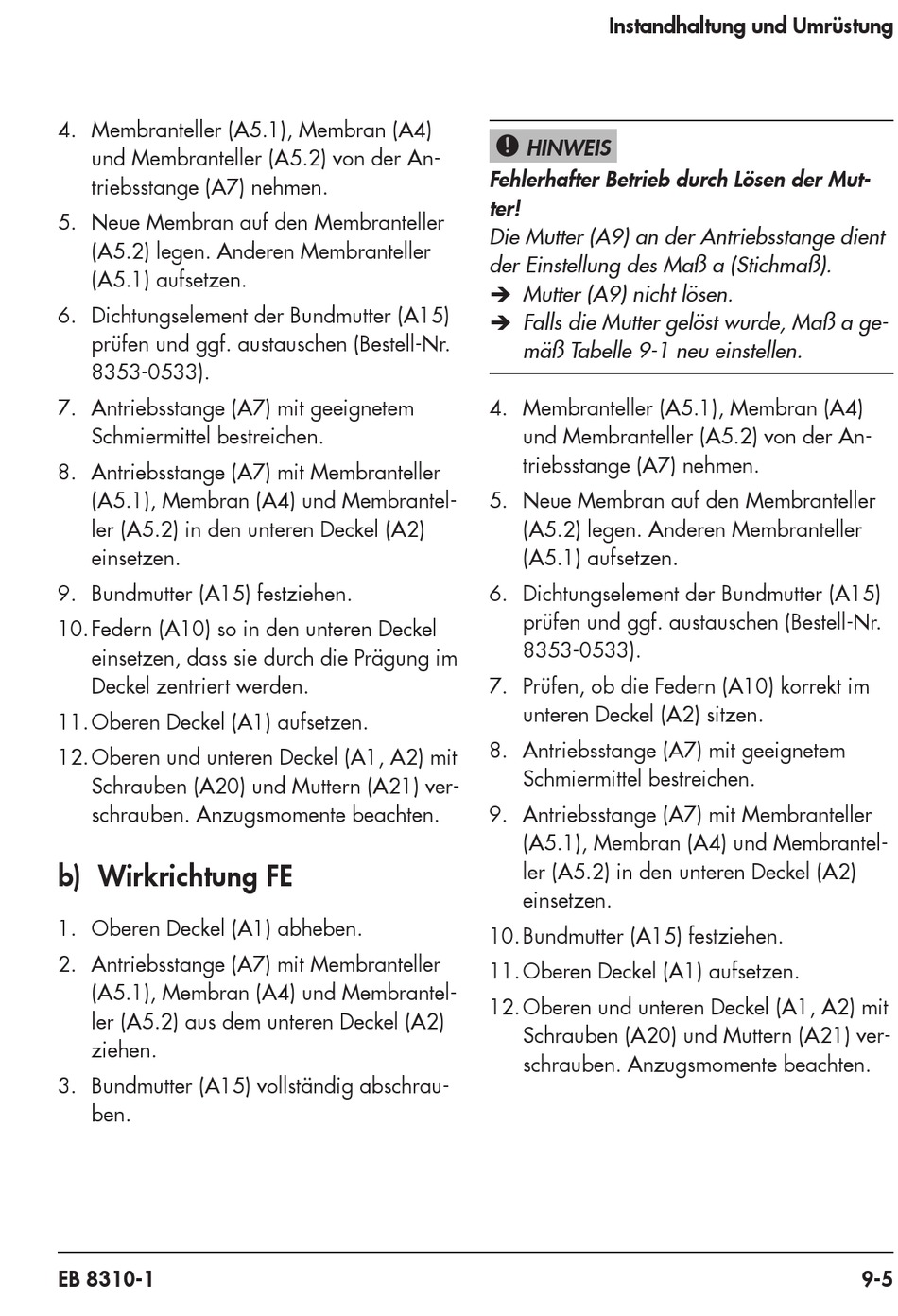

4. Membranteller (A5.1), Membran (A4)
und Membranteller (A5.2) von der An-
triebsstange (A7) nehmen.
5. Neue Membran auf den Membranteller
(A5.2) legen. Anderen Membranteller
(A5.1) aufsetzen.
6. Dichtungselement der Bundmutter (A15)
prüfen und ggf. austauschen (Bestell-Nr.
8353-0533).
7. Antriebsstange (A7) mit geeignetem
Schmiermittel bestreichen.
8. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) in den unteren Deckel (A2)
einsetzen.
9. Bundmutter (A15) festziehen.
10. Federn (A10) so in den unteren Deckel
einsetzen, dass sie durch die Prägung im
Deckel zentriert werden.
11. Oberen Deckel (A1) aufsetzen.
12. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
b) Wirkrichtung FE
1. Oberen Deckel (A1) abheben.
2. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) aus dem unteren Deckel (A2)
ziehen.
3. Bundmutter (A15) vollständig abschrau-
ben.
EB 8310-1
Instandhaltung und Umrüstung
HINWEIS
!
Fehlerhafter Betrieb durch Lösen der Mut-
ter!
Die Mutter (A9) an der Antriebsstange dient
der Einstellung des Maß a (Stichmaß).
Î Mutter (A9) nicht lösen.
Î Falls die Mutter gelöst wurde, Maß a ge‑
mäß Tabelle 9‑1 neu einstellen.
4. Membranteller (A5.1), Membran (A4)
und Membranteller (A5.2) von der An-
triebsstange (A7) nehmen.
5. Neue Membran auf den Membranteller
(A5.2) legen. Anderen Membranteller
(A5.1) aufsetzen.
6. Dichtungselement der Bundmutter (A15)
prüfen und ggf. austauschen (Bestell-Nr.
8353-0533).
7. Prüfen, ob die Federn (A10) korrekt im
unteren Deckel (A2) sitzen.
8. Antriebsstange (A7) mit geeignetem
Schmiermittel bestreichen.
9. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) in den unteren Deckel (A2)
einsetzen.
10. Bundmutter (A15) festziehen.
11. Oberen Deckel (A1) aufsetzen.
12. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
