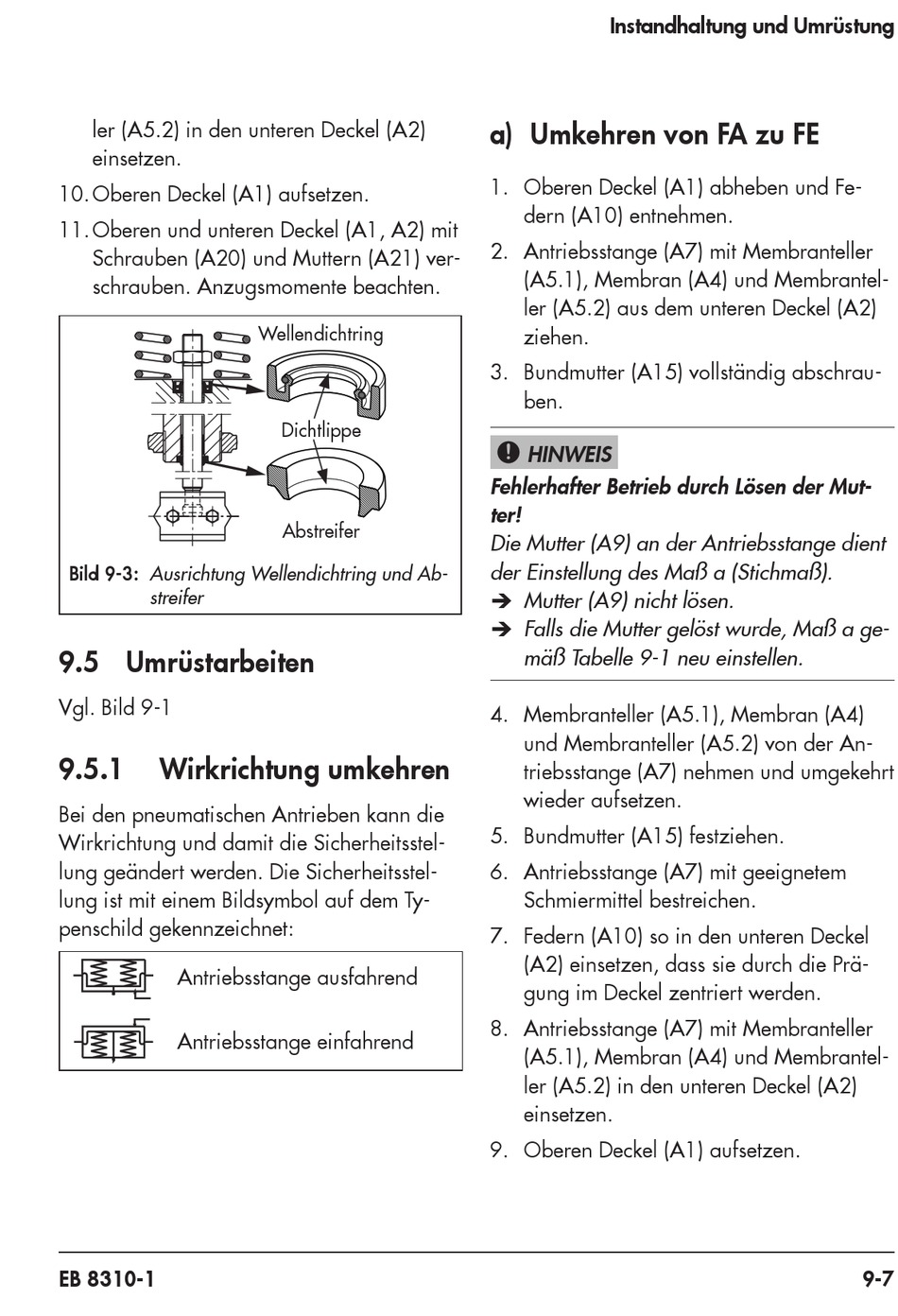

ler (A5.2) in den unteren Deckel (A2)
einsetzen.
10. Oberen Deckel (A1) aufsetzen.
11. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
Bild 9-3: Ausrichtung Wellendichtring und Ab‑
streifer
9.5 Umrüstarbeiten
Vgl. Bild 9-1
9.5.1
Wirkrichtung umkehren
Bei den pneumatischen Antrieben kann die
Wirkrichtung und damit die Sicherheitsstel-
lung geändert werden. Die Sicherheitsstel-
lung ist mit einem Bildsymbol auf dem Ty-
penschild gekennzeichnet:
Antriebsstange ausfahrend
Antriebsstange einfahrend
EB 8310-1
Wellendichtring
Dichtlippe
Abstreifer
Instandhaltung und Umrüstung
a) Umkehren von FA zu FE
1. Oberen Deckel (A1) abheben und Fe-
dern (A10) entnehmen.
2. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) aus dem unteren Deckel (A2)
ziehen.
3. Bundmutter (A15) vollständig abschrau-
ben.
HINWEIS
!
Fehlerhafter Betrieb durch Lösen der Mut-
ter!
Die Mutter (A9) an der Antriebsstange dient
der Einstellung des Maß a (Stichmaß).
Î Mutter (A9) nicht lösen.
Î Falls die Mutter gelöst wurde, Maß a ge‑
mäß Tabelle 9‑1 neu einstellen.
4. Membranteller (A5.1), Membran (A4)
und Membranteller (A5.2) von der An-
triebsstange (A7) nehmen und umgekehrt
wieder aufsetzen.
5. Bundmutter (A15) festziehen.
6. Antriebsstange (A7) mit geeignetem
Schmiermittel bestreichen.
7. Federn (A10) so in den unteren Deckel
(A2) einsetzen, dass sie durch die Prä-
gung im Deckel zentriert werden.
8. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) in den unteren Deckel (A2)
einsetzen.
9. Oberen Deckel (A1) aufsetzen.
