Montage
Betrieb ohne Stellungsregler (Anschlussplat-
te)
Î Anschlussplatte so drehen, dass das zur
Sicherheitsstellung passende Symbol
(A2.4) auf die Markierung (A2.5) ausge-
richtet ist, vgl. Bild 5-4.
Î Sicherstellen, dass die Flachdichtung der
Anschlussplatte richtig eingelegt ist.
Î Die Anschlussplatte hat Bohrungen mit
NPT- und G-Gewinde. Den nicht benö-
tigten Anschluss mit Dichtgummi und
Vierkantstopfen verschließen.
A2.8
A2.6
A2.4
A2.5
Antriebsstange ausfahrend
Anbau links
Anbau rechts
A2.4
Symbol
A2.5
Markierung Stelldruckeingang
A2.6
bei Anbau links

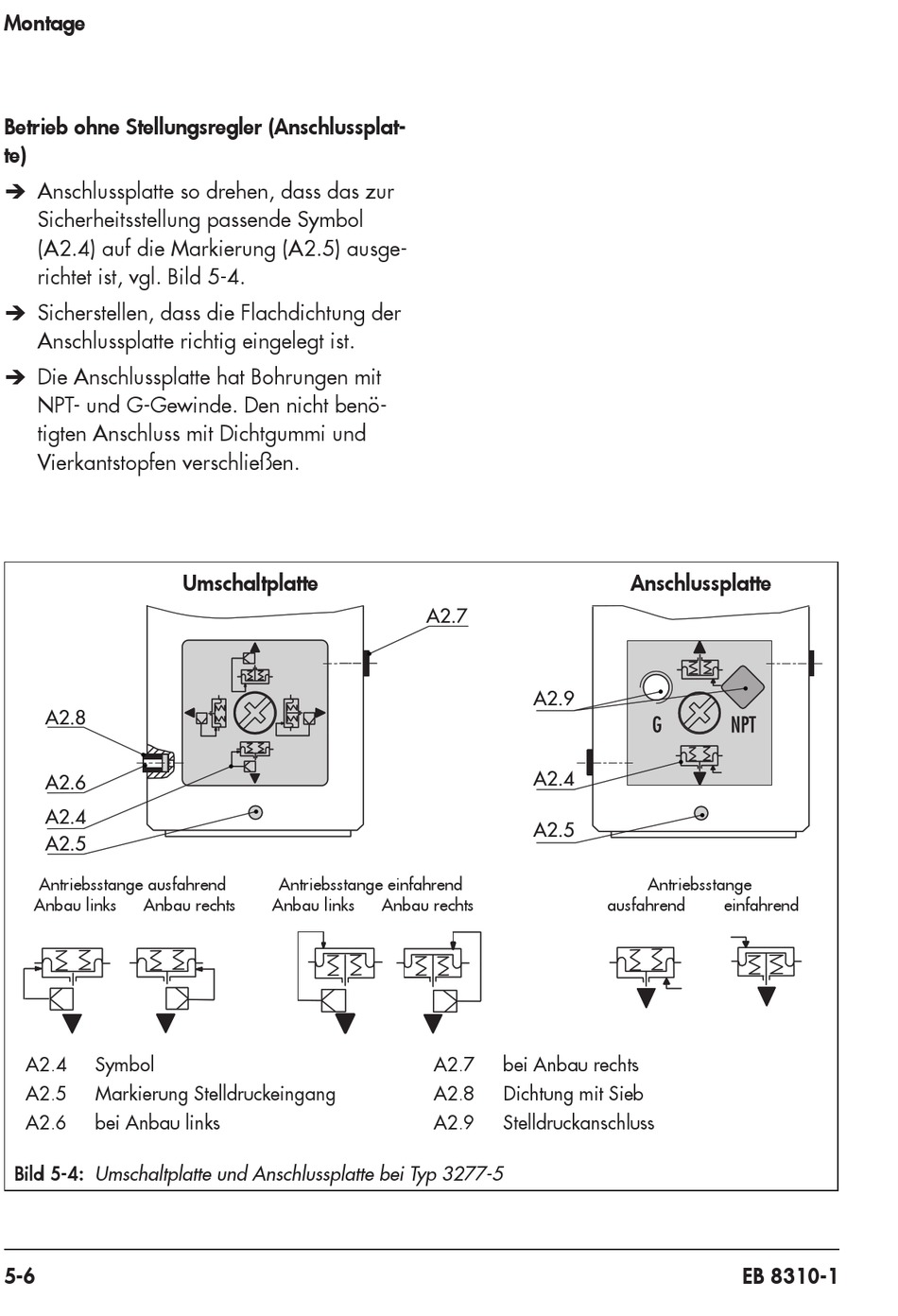

Bild 5-4: Umschaltplatte und Anschlussplatte bei Typ 3277‑5
5-6
Umschaltplatte
Antriebsstange einfahrend
Anbau links
A2.7
A2.9
A2.4
A2.5
Anbau rechts
A2.7
bei Anbau rechts
A2.8
Dichtung mit Sieb
A2.9
Stelldruckanschluss
Anschlussplatte
Antriebsstange
ausfahrend
einfahrend
EB 8310-1
