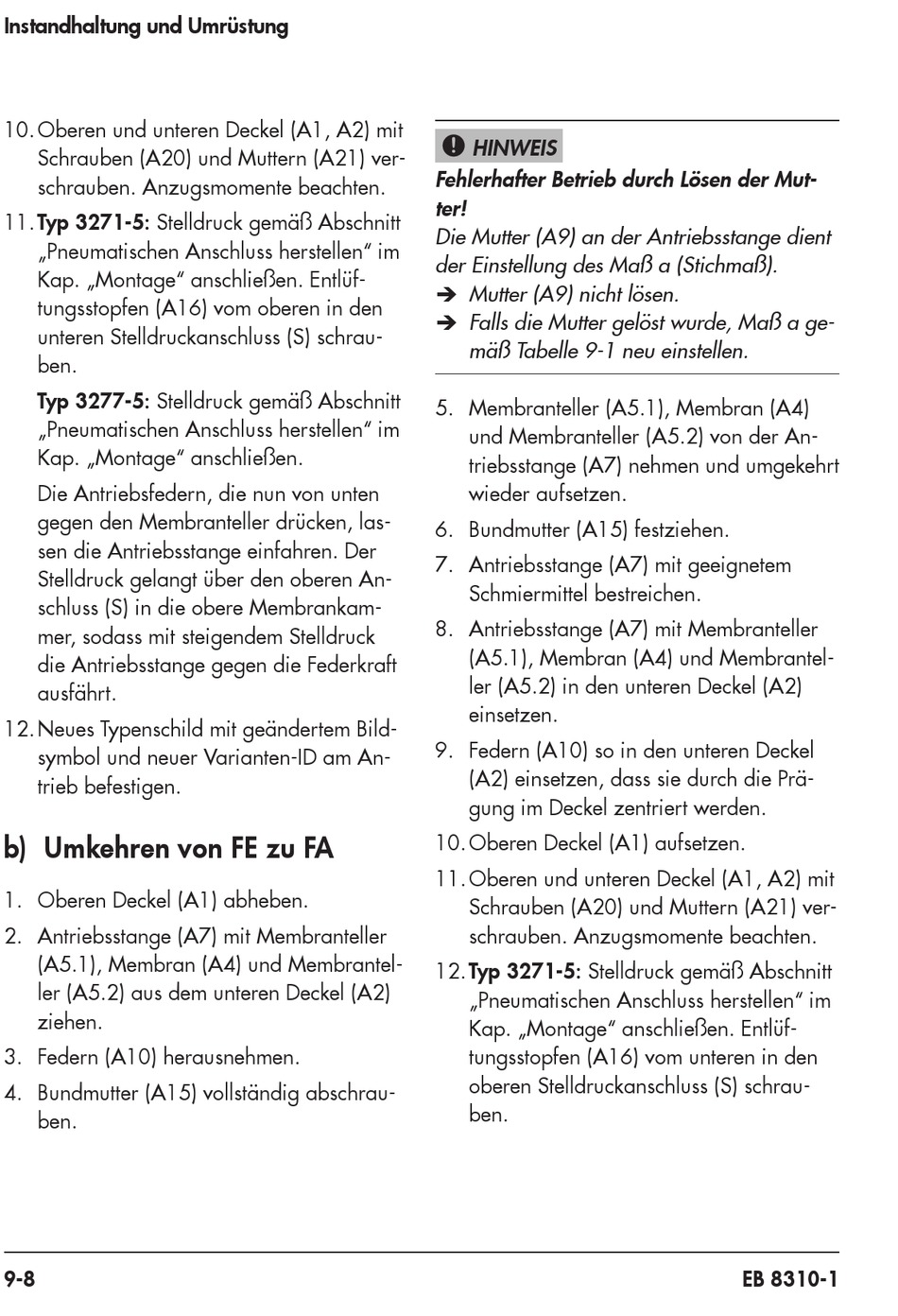

Instandhaltung und Umrüstung
10. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
11. Typ 3271-5: Stelldruck gemäß Abschnitt
„Pneumatischen Anschluss herstellen" im
Kap. „Montage" anschließen. Entlüf-
tungsstopfen (A16) vom oberen in den
unteren Stelldruckanschluss (S) schrau-
ben.
Typ 3277-5: Stelldruck gemäß Abschnitt
„Pneumatischen Anschluss herstellen" im
Kap. „Montage" anschließen.
Die Antriebsfedern, die nun von unten
gegen den Membranteller drücken, las-
sen die Antriebsstange einfahren. Der
Stelldruck gelangt über den oberen An-
schluss (S) in die obere Membrankam-
mer, sodass mit steigendem Stelldruck
die Antriebsstange gegen die Federkraft
ausfährt.
12. Neues Typenschild mit geändertem Bild-
symbol und neuer Varianten-ID am An-
trieb befestigen.
b) Umkehren von FE zu FA
1. Oberen Deckel (A1) abheben.
2. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) aus dem unteren Deckel (A2)
ziehen.
3. Federn (A10) herausnehmen.
4. Bundmutter (A15) vollständig abschrau-
ben.
9-8
HINWEIS
!
Fehlerhafter Betrieb durch Lösen der Mut-
ter!
Die Mutter (A9) an der Antriebsstange dient
der Einstellung des Maß a (Stichmaß).
Î Mutter (A9) nicht lösen.
Î Falls die Mutter gelöst wurde, Maß a ge‑
mäß Tabelle 9‑1 neu einstellen.
5. Membranteller (A5.1), Membran (A4)
und Membranteller (A5.2) von der An-
triebsstange (A7) nehmen und umgekehrt
wieder aufsetzen.
6. Bundmutter (A15) festziehen.
7. Antriebsstange (A7) mit geeignetem
Schmiermittel bestreichen.
8. Antriebsstange (A7) mit Membranteller
(A5.1), Membran (A4) und Membrantel-
ler (A5.2) in den unteren Deckel (A2)
einsetzen.
9. Federn (A10) so in den unteren Deckel
(A2) einsetzen, dass sie durch die Prä-
gung im Deckel zentriert werden.
10. Oberen Deckel (A1) aufsetzen.
11. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver-
schrauben. Anzugsmomente beachten.
12. Typ 3271-5: Stelldruck gemäß Abschnitt
„Pneumatischen Anschluss herstellen" im
Kap. „Montage" anschließen. Entlüf-
tungsstopfen (A16) vom unteren in den
oberen Stelldruckanschluss (S) schrau-
ben.
EB 8310-1
