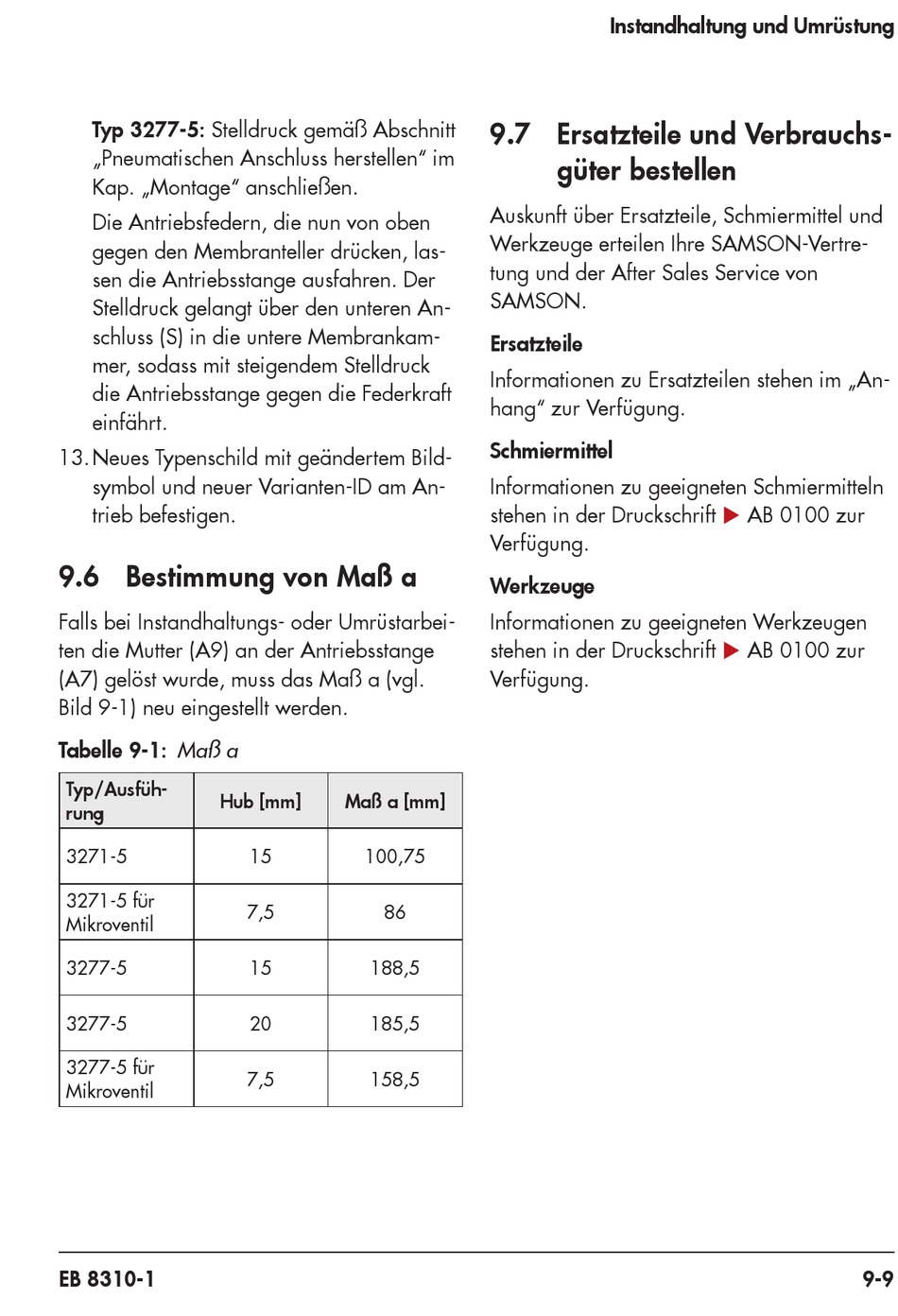

Typ 3277-5: Stelldruck gemäß Abschnitt
„Pneumatischen Anschluss herstellen" im
Kap. „Montage" anschließen.
Die Antriebsfedern, die nun von oben
gegen den Membranteller drücken, las-
sen die Antriebsstange ausfahren. Der
Stelldruck gelangt über den unteren An-
schluss (S) in die untere Membrankam-
mer, sodass mit steigendem Stelldruck
die Antriebsstange gegen die Federkraft
einfährt.
13. Neues Typenschild mit geändertem Bild-
symbol und neuer Varianten-ID am An-
trieb befestigen.
9.6 Bestimmung von Maß a
Falls bei Instandhaltungs- oder Umrüstarbei-
ten die Mutter (A9) an der Antriebsstange
(A7) gelöst wurde, muss das Maß a (vgl.
Bild 9-1) neu eingestellt werden.
Tabelle 9-1: Maß a
Typ/Ausfüh-
Hub [mm]
rung
3271-5
3271-5 für
Mikroventil
3277-5
3277-5
3277-5 für
Mikroventil
EB 8310-1
Maß a [mm]
15
100,75
7,5
86
15
188,5
20
185,5
7,5
158,5
Instandhaltung und Umrüstung
9.7 Ersatzteile und Verbrauchs-
güter bestellen
Auskunft über Ersatzteile, Schmiermittel und
Werkzeuge erteilen Ihre SAMSON-Vertre-
tung und der After Sales Service von
SAMSON.
Ersatzteile
Informationen zu Ersatzteilen stehen im „An-
hang" zur Verfügung.
Schmiermittel
Informationen zu geeigneten Schmiermitteln
stehen in der Druckschrift u AB 0100 zur
Verfügung.
Werkzeuge
Informationen zu geeigneten Werkzeugen
stehen in der Druckschrift u AB 0100 zur
Verfügung.
9-9
