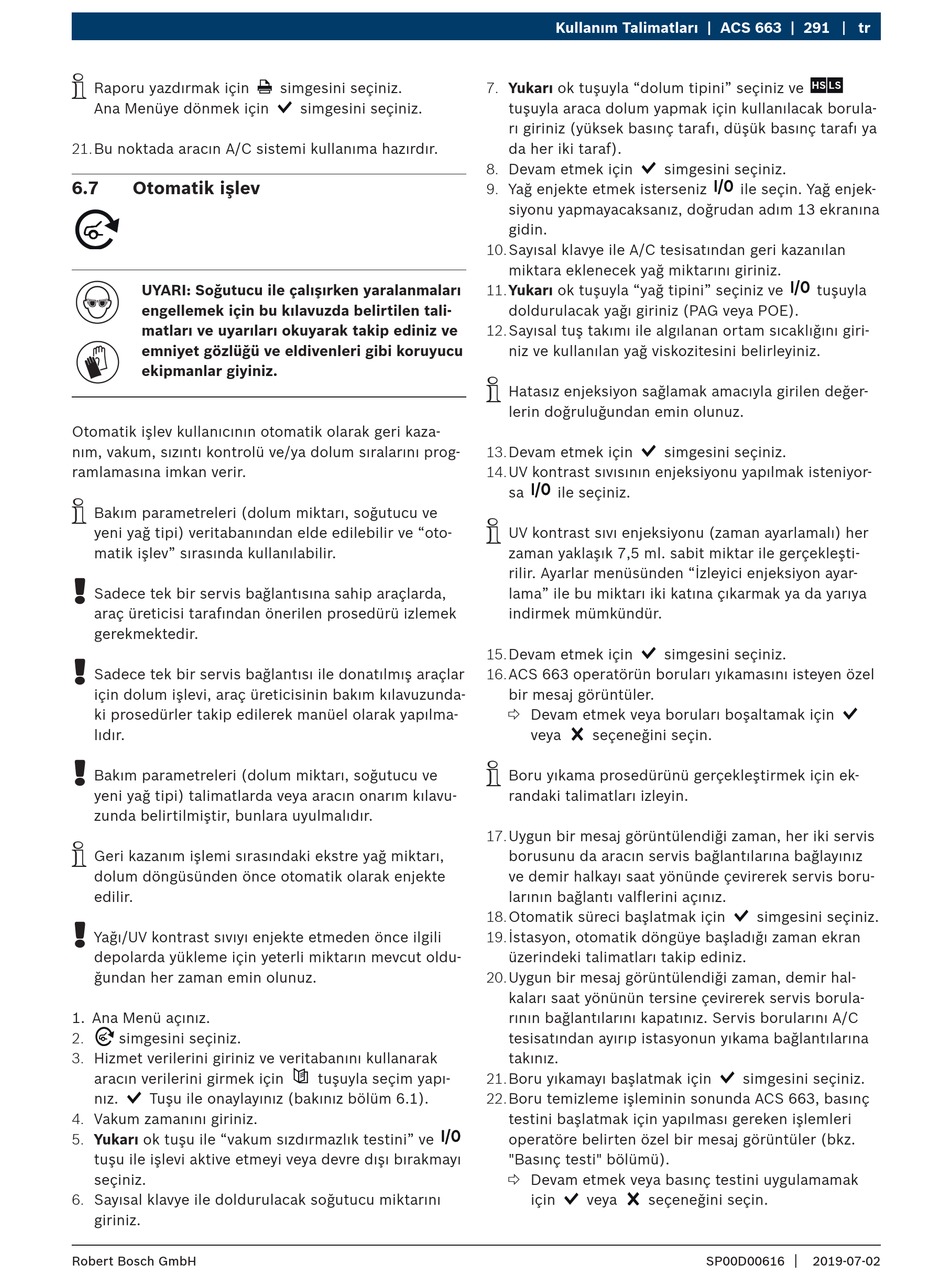

Bosch ACS 663 Originalbetriebsanleitung Seite 291

i
Raporu yazdırmak için
Ana Menüye dönmek için
21. Bu noktada aracın A/C sistemi kullanıma hazırdır.
6.7 Otomatik işlev
UYARI: Soğutucu ile çalışırken yaralanmaları
engellemek için bu kılavuzda belirtilen tali-
matları ve uyarıları okuyarak takip ediniz ve
emniyet gözlüğü ve eldivenleri gibi koruyucu
ekipmanlar giyiniz.
Otomatik işlev kullanıcının otomatik olarak geri kaza-
nım, vakum, sızıntı kontrolü ve/ya dolum sıralarını prog-
ramlamasına imkan verir.
i
Bakım parametreleri (dolum miktarı, soğutucu ve
yeni yağ tipi) veritabanından elde edilebilir ve "oto-
matik işlev" sırasında kullanılabilir.
!
Sadece tek bir servis bağlantısına sahip araçlarda,
araç üreticisi tarafından önerilen prosedürü izlemek
gerekmektedir.
!
Sadece tek bir servis bağlantısı ile donatılmış araçlar
için dolum işlevi, araç üreticisinin bakım kılavuzunda-
ki prosedürler takip edilerek manüel olarak yapılma-
lıdır.
!
Bakım parametreleri (dolum miktarı, soğutucu ve
yeni yağ tipi) talimatlarda veya aracın onarım kılavu-
zunda belirtilmiştir, bunlara uyulmalıdır.
i
Geri kazanım işlemi sırasındaki ekstre yağ miktarı,
dolum döngüsünden önce otomatik olarak enjekte
edilir.
!
Yağı/UV kontrast sıvıyı enjekte etmeden önce ilgili
depolarda yükleme için yeterli miktarın mevcut oldu-
ğundan her zaman emin olunuz.
1. Ana Menü açınız.
2.
simgesini seçiniz.
3. Hizmet verilerini giriniz ve veritabanını kullanarak
aracın verilerini girmek için
nız. Tuşu ile onaylayınız (bakınız bölüm 6.1).
4. Vakum zamanını giriniz.
5. Yukarı ok tuşu ile "vakum sızdırmazlık testini" ve
tuşu ile işlevi aktive etmeyi veya devre dışı bırakmayı
seçiniz.
6. Sayısal klavye ile doldurulacak soğutucu miktarını
giriniz.
Robert Bosch GmbH
simgesini seçiniz.
simgesini seçiniz.
tuşuyla seçim yapı-
Kullanım Talimatları | ACS 663 | 291
7. Yukarı ok tuşuyla "dolum tipini" seçiniz ve
tuşuyla araca dolum yapmak için kullanılacak borula-
rı giriniz (yüksek basınç tarafı, düşük basınç tarafı ya
da her iki taraf).
8. Devam etmek için
simgesini seçiniz.
9. Yağ enjekte etmek isterseniz
siyonu yapmayacaksanız, doğrudan adım 13 ekranına
gidin.
10. Sayısal klavye ile A/C tesisatından geri kazanılan
miktara eklenecek yağ miktarını giriniz.
11. Yukarı ok tuşuyla "yağ tipini" seçiniz ve
doldurulacak yağı giriniz (PAG veya POE).
12. Sayısal tuş takımı ile algılanan ortam sıcaklığını giri-
niz ve kullanılan yağ viskozitesini belirleyiniz.
i
Hatasız enjeksiyon sağlamak amacıyla girilen değer-
lerin doğruluğundan emin olunuz.
13. Devam etmek için
simgesini seçiniz.
14. UV kontrast sıvısının enjeksiyonu yapılmak isteniyor-
sa ile seçiniz.
i
UV kontrast sıvı enjeksiyonu (zaman ayarlamalı) her
zaman yaklaşık 7,5 ml. sabit miktar ile gerçekleşti-
rilir. Ayarlar menüsünden "İzleyici enjeksiyon ayar-
lama" ile bu miktarı iki katına çıkarmak ya da yarıya
indirmek mümkündür.
15. Devam etmek için
simgesini seçiniz.
16. ACS 663 operatörün boruları yıkamasını isteyen özel
bir mesaj görüntüler.
« Devam etmek veya boruları boşaltamak için
veya seçeneğini seçin.
i
Boru yıkama prosedürünü gerçekleştirmek için ek-
randaki talimatları izleyin.
17. Uygun bir mesaj görüntülendiği zaman, her iki servis
borusunu da aracın servis bağlantılarına bağlayınız
ve demir halkayı saat yönünde çevirerek servis boru-
larının bağlantı valflerini açınız.
18. Otomatik süreci başlatmak için
19. İstasyon, otomatik döngüye başladığı zaman ekran
üzerindeki talimatları takip ediniz.
20. Uygun bir mesaj görüntülendiği zaman, demir hal-
kaları saat yönünün tersine çevirerek servis borula-
rının bağlantılarını kapatınız. Servis borularını A/C
tesisatından ayırıp istasyonun yıkama bağlantılarına
takınız.
21. Boru yıkamayı başlatmak için
22. Boru temizleme işleminin sonunda ACS 663, basınç
testini başlatmak için yapılması gereken işlemleri
operatöre belirten özel bir mesaj görüntüler (bkz.
"Basınç testi" bölümü).
« Devam etmek veya basınç testini uygulamamak
için veya seçeneğini seçin.
tr
ile seçin. Yağ enjek-
tuşuyla
simgesini seçiniz.
simgesini seçiniz.
|
SP00D00616 2019-07-02
