3.5

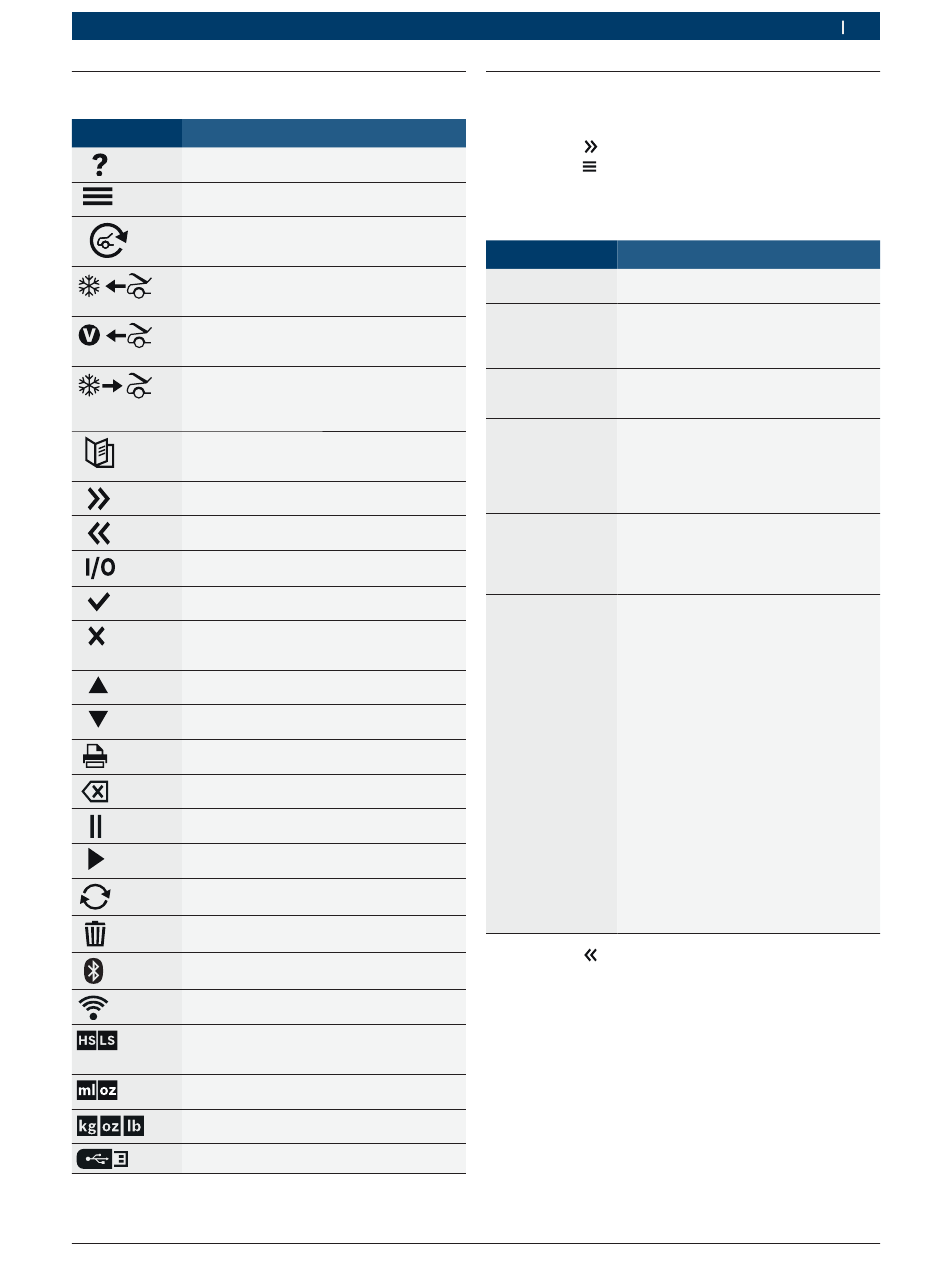

Verklaring van symbolen

Symbool Beschrijving
HELP voor informatie over het actuele
scherm.
MENU voor toegang tot functies en extra in-
stellingen.
AUTO voor activering van een instelmenu voor
een automatische functie voor recuperatie/va-
cumering/lekkagecontrole/vulling.
RECUPERATIE voor activering van de recu-
peratieprocedure van koelmiddel uit het air-
cosysteem van het voertuig.
VACUÜM voor activering van de vacuümfunc-
tie in het aircosysteem van het voertuig om
lucht en condens te verwijderen.
VULLEN voor activering van de vulprocedu-
re van het aircosysteem van het voertuig om
dit te vullen met een ingestelde hoeveelheid
koelmiddel.
DATABASE voor informatie over de hoeveel-
heid koelmiddelvulling op basis van het voer-
tuigmodel.
VERDER om naar het volgende scherm of de
volgende procedure te gaan.
TERUG om naar het vorige scherm of de vori-
ge procedure te gaan.
ON/OFF voor het in- of uitschakelen van een
geselecteerde functie.
OK om te bevestigen, verder te gaan of in-
stellingen op te slaan.
ESC om de handeling te annuleren en naar
de vorige functie of naar het hoofdmenu te-
rug te keren.
OMHOOG om de selectie van menufuncties
omhoog te plaatsen.
OMLAAG om de selectie van menufuncties
omlaag te plaatsen.
PRINTEN om te printen (alleen voor model-
len met printer).
BACKSPACE om het karakter links van de
cursor te wissen.
PAUZE om een procedure tijdelijk te onder-
breken.
HERVATTEN om een tijdelijk onderbroken
procedure te hervatten.
HERHALEN om de laatste functie te herhalen.
WISSEN om een geselecteerd item uit het
geheugen van het station te wissen.
BLUETOOTH geeft aan dat er een Blue-
tooth-verbinding is.
WIFI geeft aan dat er een WiFi-verbinding is.
HS LS om in te stellen aan welke zijde gevuld
moet worden (hoge druk, lage druk of bei-
de zijden).
ml oz om de meeteenheid in te stellen
(ml of oz).
kg oz lb om de meeteenheid in te stellen
(kg, oz of lb).
USB om data op een USB-stick te plaatsen.
Robert Bosch GmbH
Inleiding | ACS 663 | 201
3.6 Configuratiemenu
3.6.1 Functiemenu
1. Ga naar het Hoofdmenu.
2. Selecteer
.
3. Selecteer
.
€
Selecteer Functies voor toegang tot de volgende
functies.
Functie Beschrijving
Werkingstest airco Voert een druktest van het aircosysteem van
een voertuig uit, dat al koelmiddel bevat.
N2H2-/N2-test
Voor het zoeken naar lekken in het airco-
(alleen indien geac- systeem van een voertuig met een exter-
tiveerd)
ne fles met stikstof of een mengsel van
stikstof en waterstof.
Spoel slangen
Om het station van olieresten te ontdoen
in voorbereiding op het onderhoud van
het volgende voertuig.
Systeem spoelen
Om olie te verwijderen door koelmiddel
door het aircosysteem of onderdelen van
een aircosysteem te persen. Na de reini-
ging recupereert de machine het koelmid-
del, dat door het recirculatiecircuit wordt
gefilterd.
Tankvulling Om koelmiddel van een externe tank in
een interne tank over te brengen. De ge-
bruiker kan de hoeveelheid koelmiddel in
de tank naar wens instellen. Zie De tank
vullen in de sectie Onderhoud.
Koudemiddel traceren Om de hoeveelheid gerecupereerd en ge-
vuld koelmiddel per voertuig op te slaan.
Het display toont vijf selectiemogelijkhe-
den:
+ Scherm: om de gegevens van gerecu-
pereerd en gevuld koelmiddel weer te
geven.
+ Exporteren naar USB: om het rap-
port van de hoeveelheid gerecupereerd
en gevuld koelmiddel in het voertuig
te exporteren. De export van gege-
vens gebeurt met een USB-stick van bij
voorkeur minimaal 2 GB, die FAT-gefor-
matteerd is (stick niet bij de levering
inbegrepen). De gegevens staan in een
bestand met de extensie .csv.
+ Alles verwijderen: om alle op het stati-
ons opgeslagen gegevens te wissen.
+ Alles afdrukken: om alle op het stati-
ons opgeslagen gegevens te printen.
+ Traceren uitschakelen: om de koelmid-
delrapportagefunctie uit te schakelen.
€
Selecteer om terug te keren naar het Instelmenu.
nl
|
SP00D00616 2019-07-02
