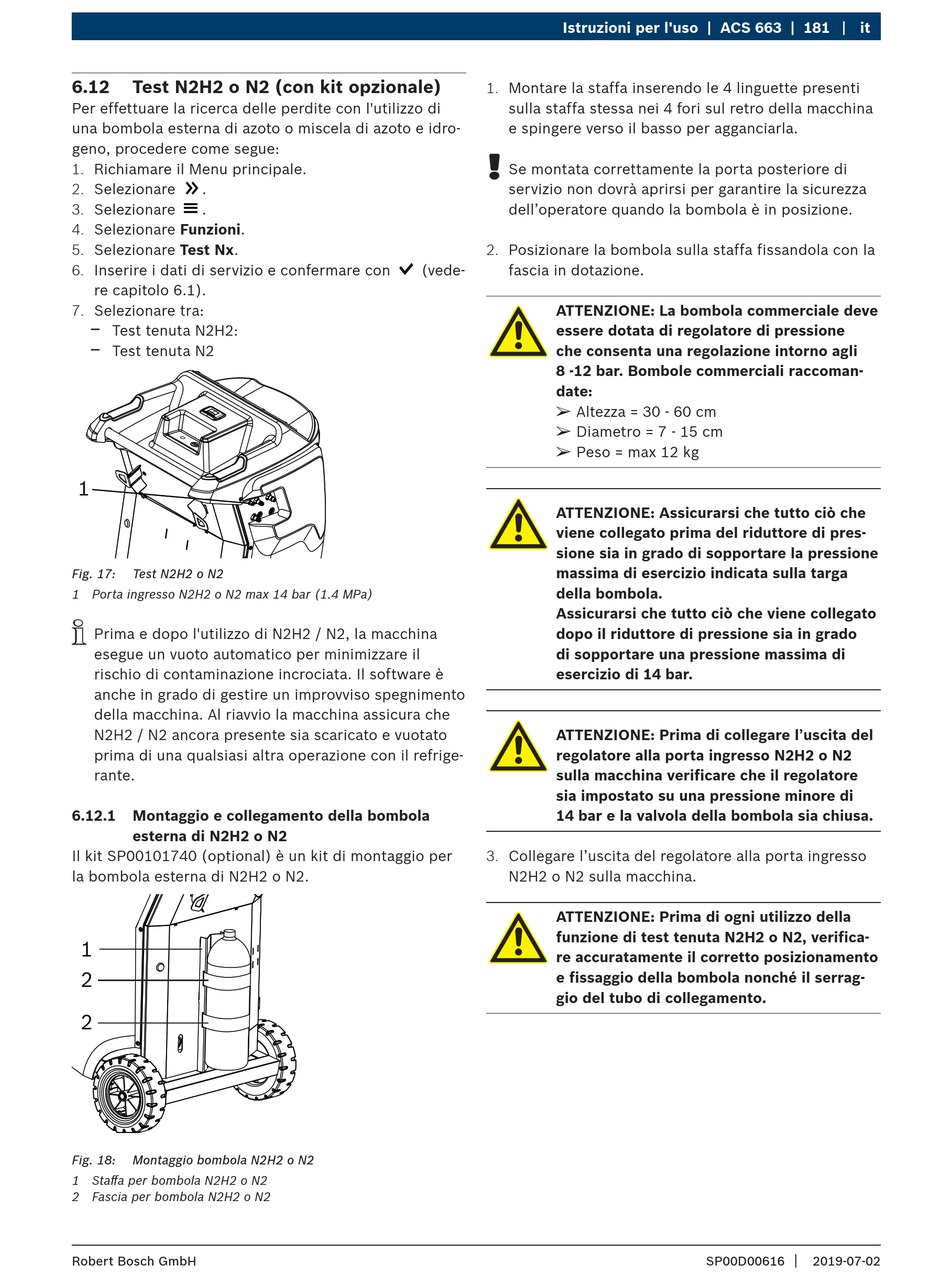

6.12 Test N2H2 o N2 (con kit opzionale)
Per effettuare la ricerca delle perdite con l'utilizzo di
una bombola esterna di azoto o miscela di azoto e idro-
geno, procedere come segue:
1. Richiamare il Menu principale.
2. Selezionare
.
3. Selezionare
.
4. Selezionare Funzioni.
5. Selezionare Test Nx.
6. Inserire i dati di servizio e confermare con
re capitolo 6.1).
7. Selezionare tra:
$
Test tenuta N2H2:
$
Test tenuta N2
1
Fig. 17: Test N2H2 o N2
1 Porta ingresso N2H2 o N2 max 14 bar (1.4 MPa)
i
Prima e dopo l'utilizzo di N2H2 / N2, la macchina
esegue un vuoto automatico per minimizzare il
rischio di contaminazione incrociata. Il software è
anche in grado di gestire un improvviso spegnimento
della macchina. Al riavvio la macchina assicura che
N2H2 / N2 ancora presente sia scaricato e vuotato
prima di una qualsiasi altra operazione con il refrige-
rante.
6.12.1 Montaggio e collegamento della bombola
esterna di N2H2 o N2
Il kit SP00101740 (optional) è un kit di montaggio per
la bombola esterna di N2H2 o N2.
1
2
2
Fig. 18: Montaggio bombola N2H2 o N2
1 Staffa per bombola N2H2 o N2
2 Fascia per bombola N2H2 o N2
Robert Bosch GmbH
Istruzioni per l'uso | ACS 663 | 181
1. Montare la staffa inserendo le 4 linguette presenti
sulla staffa stessa nei 4 fori sul retro della macchina
e spingere verso il basso per agganciarla.
!
Se montata correttamente la porta posteriore di
servizio non dovrà aprirsi per garantire la sicurezza
dell'operatore quando la bombola è in posizione.
2. Posizionare la bombola sulla staffa fissandola con la
(vede- fascia in dotazione.
ATTENZIONE: La bombola commerciale deve
essere dotata di regolatore di pressione
che consenta una regolazione intorno agli
8 -12 bar. Bombole commerciali raccoman-
date:
€
Altezza = 30 - 60 cm
€
Diametro = 7 - 15 cm
€
Peso = max 12 kg
ATTENZIONE: Assicurarsi che tutto ciò che
viene collegato prima del riduttore di pres-
sione sia in grado di sopportare la pressione
massima di esercizio indicata sulla targa
della bombola.
Assicurarsi che tutto ciò che viene collegato
dopo il riduttore di pressione sia in grado
di sopportare una pressione massima di
esercizio di 14 bar.
ATTENZIONE: Prima di collegare l'uscita del
regolatore alla porta ingresso N2H2 o N2
sulla macchina verificare che il regolatore
sia impostato su una pressione minore di
14 bar e la valvola della bombola sia chiusa.
3. Collegare l'uscita del regolatore alla porta ingresso
N2H2 o N2 sulla macchina.
ATTENZIONE: Prima di ogni utilizzo della
funzione di test tenuta N2H2 o N2, verifica-
re accuratamente il corretto posizionamento
e fissaggio della bombola nonché il serrag-
gio del tubo di collegamento.
it
|
SP00D00616 2019-07-02
