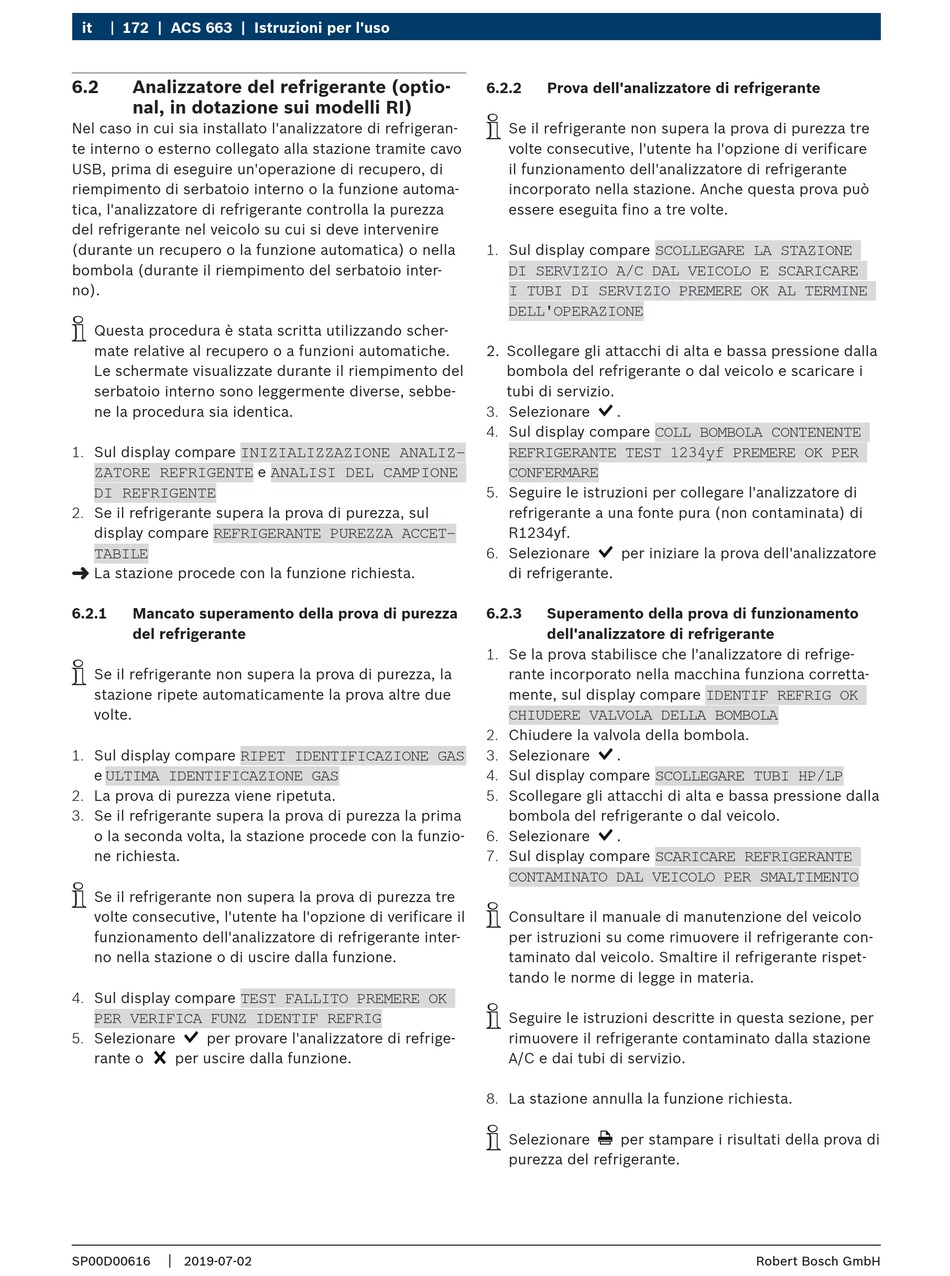

it 172 | ACS 663 | Istruzioni per l'uso
6.2 Analizzatore del refrigerante (optio-
nal, in dotazione sui modelli RI)
Nel caso in cui sia installato l'analizzatore di refrigeran-
te interno o esterno collegato alla stazione tramite cavo
USB, prima di eseguire un'operazione di recupero, di
riempimento di serbatoio interno o la funzione automa-
tica, l'analizzatore di refrigerante controlla la purezza
del refrigerante nel veicolo su cui si deve intervenire
(durante un recupero o la funzione automatica) o nella
bombola (durante il riempimento del serbatoio inter-
no).
i
Questa procedura è stata scritta utilizzando scher-
mate relative al recupero o a funzioni automatiche.
Le schermate visualizzate durante il riempimento del
serbatoio interno sono leggermente diverse, sebbe-
ne la procedura sia identica.
1. Sul display compare
INIZIALIZZAZIONE ANALIZ-
ZATORE REFRIGENTE
DI REFRIGENTE
2. Se il refrigerante supera la prova di purezza, sul
display compare
REFRIGERANTE PUREZZA ACCET-
TABILE
"
La stazione procede con la funzione richiesta.
6.2.1 Mancato superamento della prova di purezza
del refrigerante
i
Se il refrigerante non supera la prova di purezza, la
stazione ripete automaticamente la prova altre due
volte.
1. Sul display compare
RIPET IDENTIFICAZIONE GAS
e
ULTIMA IDENTIFICAZIONE GAS
2. La prova di purezza viene ripetuta.
3. Se il refrigerante supera la prova di purezza la prima
o la seconda volta, la stazione procede con la funzio-
ne richiesta.
i
Se il refrigerante non supera la prova di purezza tre
volte consecutive, l'utente ha l'opzione di verificare il
funzionamento dell'analizzatore di refrigerante inter-
no nella stazione o di uscire dalla funzione.
4. Sul display compare
TEST FALLITO PREMERE OK
PER VERIFICA FUNZ IDENTIF REFRIG
5. Selezionare
per provare l'analizzatore di refrige-
rante o per uscire dalla funzione.
|
SP00D00616 2019-07-02
e
ANALISI DEL CAMPIONE
6.2.2 Prova dell'analizzatore di refrigerante
i
Se il refrigerante non supera la prova di purezza tre
volte consecutive, l'utente ha l'opzione di verificare
il funzionamento dell'analizzatore di refrigerante
incorporato nella stazione. Anche questa prova può
essere eseguita fino a tre volte.
1. Sul display compare
SCOLLEGARE LA STAZIONE
DI SERVIZIO A/C DAL VEICOLO E SCARICARE
I TUBI DI SERVIZIO PREMERE OK AL TERMINE
DELL'OPERAZIONE
2. Scollegare gli attacchi di alta e bassa pressione dalla
bombola del refrigerante o dal veicolo e scaricare i
tubi di servizio.
3. Selezionare
.
4. Sul display compare
COLL BOMBOLA CONTENENTE
REFRIGERANTE TEST 1234yf PREMERE OK PER
CONFERMARE
5. Seguire le istruzioni per collegare l'analizzatore di
refrigerante a una fonte pura (non contaminata) di
R1234yf.
6. Selezionare
per iniziare la prova dell'analizzatore
di refrigerante.
6.2.3 Superamento della prova di funzionamento
dell'analizzatore di refrigerante
1. Se la prova stabilisce che l'analizzatore di refrige-
rante incorporato nella macchina funziona corretta-
mente, sul display compare
CHIUDERE VALVOLA DELLA BOMBOLA
2. Chiudere la valvola della bombola.
3. Selezionare
.
4. Sul display compare
SCOLLEGARE TUBI HP/LP
5. Scollegare gli attacchi di alta e bassa pressione dalla
bombola del refrigerante o dal veicolo.
6. Selezionare
.
7. Sul display compare
SCARICARE REFRIGERANTE
CONTAMINATO DAL VEICOLO PER SMALTIMENTO
i
Consultare il manuale di manutenzione del veicolo
per istruzioni su come rimuovere il refrigerante con-
taminato dal veicolo. Smaltire il refrigerante rispet-
tando le norme di legge in materia.
i
Seguire le istruzioni descritte in questa sezione, per
rimuovere il refrigerante contaminato dalla stazione
A/C e dai tubi di servizio.
8. La stazione annulla la funzione richiesta.
i
Selezionare per stampare i risultati della prova di
purezza del refrigerante.
IDENTIF REFRIG OK
