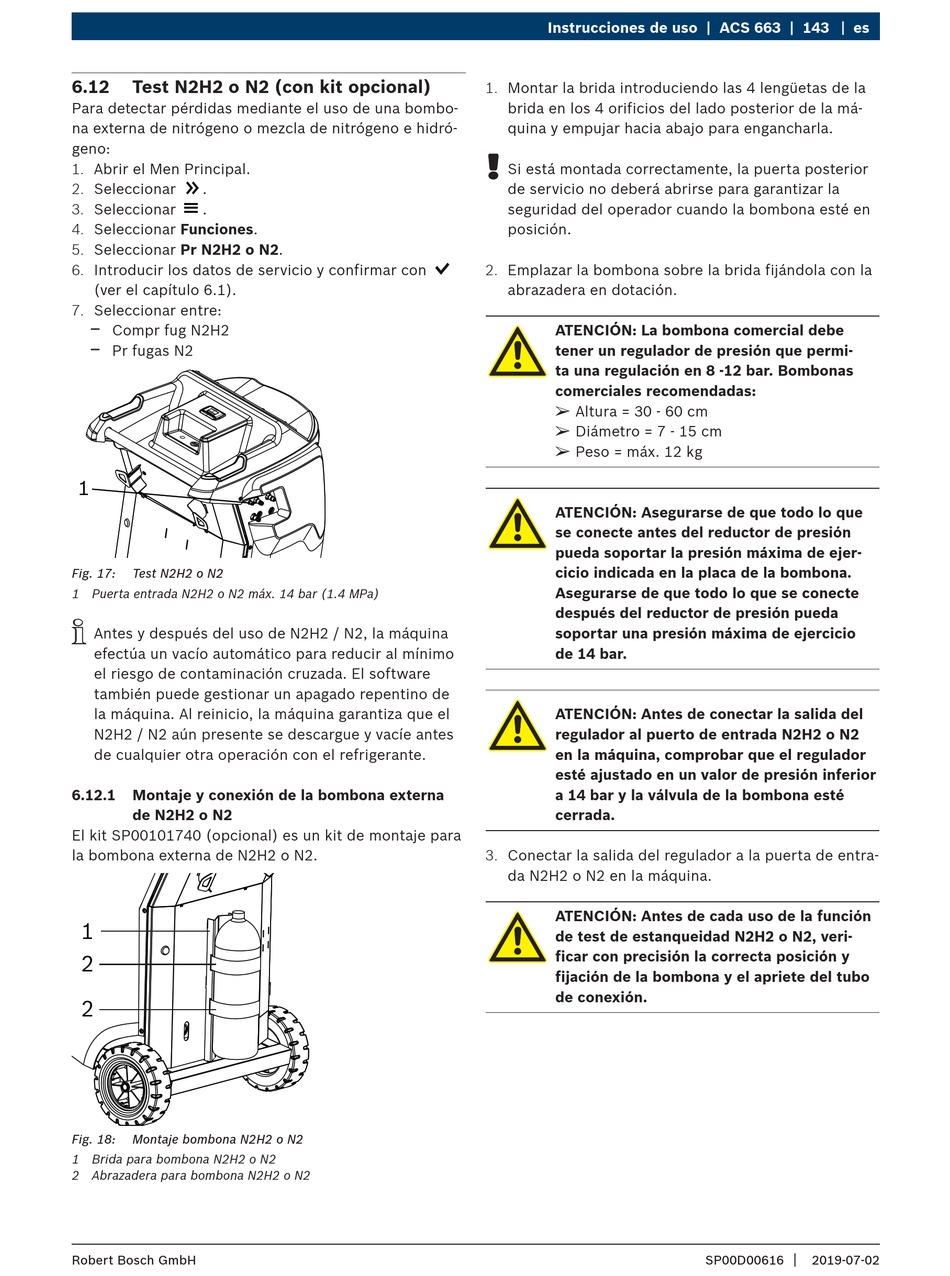

6.12 Test N2H2 o N2 (con kit opcional)
Para detectar pérdidas mediante el uso de una bombo-
na externa de nitrógeno o mezcla de nitrógeno e hidró-
geno:
1. Abrir el Men Principal.
2. Seleccionar
.
3. Seleccionar
.
4. Seleccionar Funciones.
5. Seleccionar Pr N2H2 o N2.
6. Introducir los datos de servicio y confirmar con
(ver el capítulo 6.1).
7. Seleccionar entre:
$
Compr fug N2H2
$
Pr fugas N2
1
Fig. 17: Test N2H2 o N2
1 Puerta entrada N2H2 o N2 máx. 14 bar (1.4 MPa)
i
Antes y después del uso de N2H2 / N2, la máquina
efectúa un vacío automático para reducir al mínimo
el riesgo de contaminación cruzada. El software
también puede gestionar un apagado repentino de
la máquina. Al reinicio, la máquina garantiza que el
N2H2 / N2 aún presente se descargue y vacíe antes
de cualquier otra operación con el refrigerante.
6.12.1 Montaje y conexión de la bombona externa
de N2H2 o N2
El kit SP00101740 (opcional) es un kit de montaje para
la bombona externa de N2H2 o N2.
1
2
2
Fig. 18: Montaje bombona N2H2 o N2
1 Brida para bombona N2H2 o N2
2 Abrazadera para bombona N2H2 o N2
Robert Bosch GmbH
Instrucciones de uso | ACS 663 | 143
1. Montar la brida introduciendo las 4 lengüetas de la
brida en los 4 orificios del lado posterior de la má-
quina y empujar hacia abajo para engancharla.
!
Si está montada correctamente, la puerta posterior
de servicio no deberá abrirse para garantizar la
seguridad del operador cuando la bombona esté en
posición.
2. Emplazar la bombona sobre la brida fijándola con la
abrazadera en dotación.
ATENCIÓN: La bombona comercial debe
tener un regulador de presión que permi-
ta una regulación en 8 -12 bar. Bombonas
comerciales recomendadas:
€
Altura = 30 - 60 cm
€
Diámetro = 7 - 15 cm
€
Peso = máx. 12 kg
ATENCIÓN: Asegurarse de que todo lo que
se conecte antes del reductor de presión
pueda soportar la presión máxima de ejer-
cicio indicada en la placa de la bombona.
Asegurarse de que todo lo que se conecte
después del reductor de presión pueda
soportar una presión máxima de ejercicio
de 14 bar.
ATENCIÓN: Antes de conectar la salida del
regulador al puerto de entrada N2H2 o N2
en la máquina, comprobar que el regulador
esté ajustado en un valor de presión inferior
a 14 bar y la válvula de la bombona esté
cerrada.
3. Conectar la salida del regulador a la puerta de entra-
da N2H2 o N2 en la máquina.
ATENCIÓN: Antes de cada uso de la función
de test de estanqueidad N2H2 o N2, veri-
ficar con precisión la correcta posición y
fijación de la bombona y el apriete del tubo
de conexión.
es
|
SP00D00616 2019-07-02
