マザーボードをシャーシに取り付ける
マザーボードにプロセッサを取り付けた後、 シャーシにマザーボードを固定すること
ができるようになります。 まず、 シャーシにマザーボードを固定する必要があります。
ほとんどのコンピュータシャーシには、 多くの取り付け穴の付いた台が付属しており、
それを使用することでマザーボードをしっかり取り付けたり、同時にショートを避け
ることができます。シャーシに付属する飾りボタンかスペーサーを使用してマザーボ
ードを固定します。
システムメモリの取り付け
このマザーボードでは、2 つの 184 ピン DDR DIMM スロットメモリ拡張を提供しま
す。最小メモリは 64 MB で、最大メモリは 2GB DDR SDRAM です。

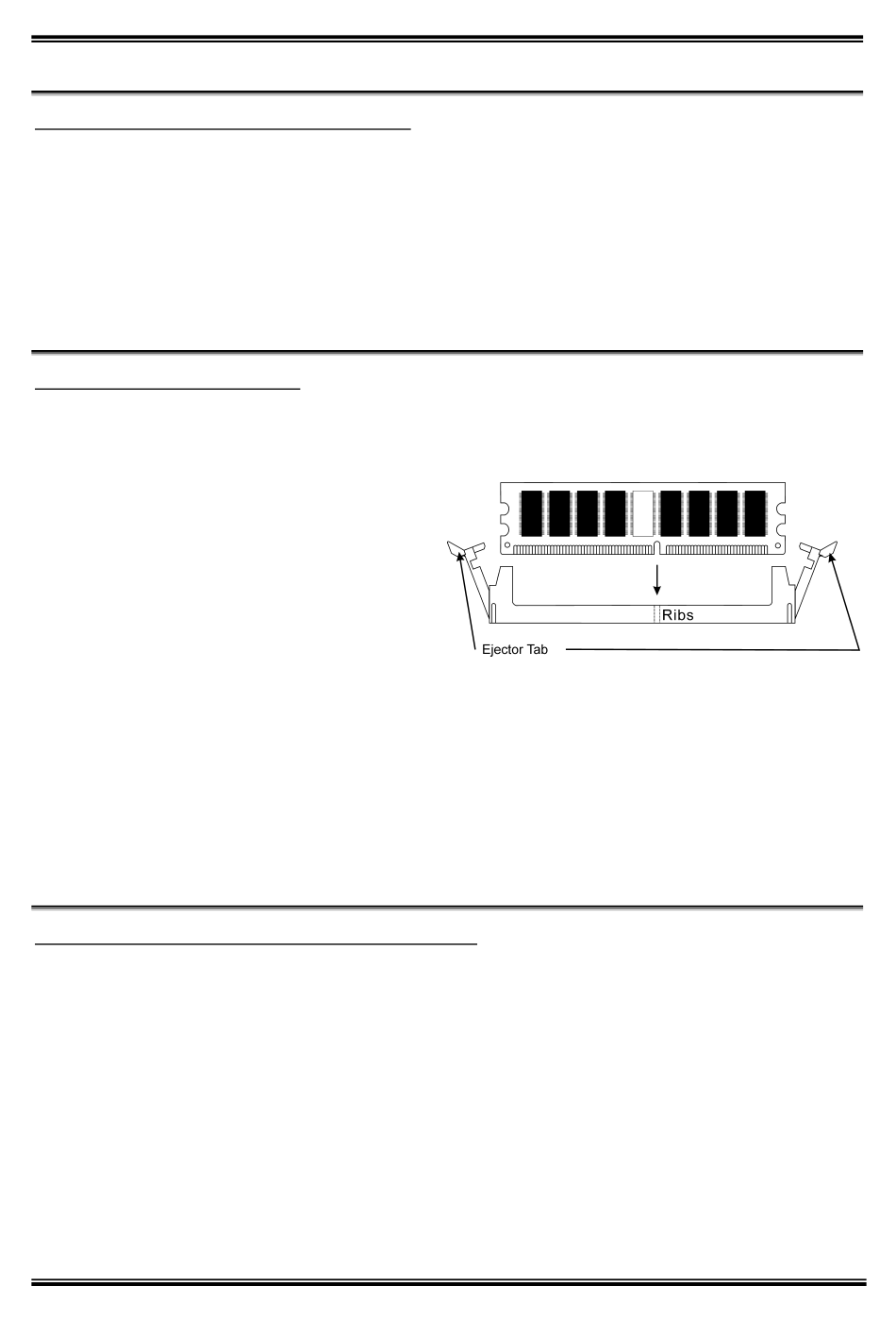

DDR DIMM を図に示すように拡張スロ
ットに差し込みます。モジュールがソ
ケットにどのように固定されているか
注意してください。これにより、DDR
DIMM モジュールに差し込む方法が 1
つしかないことを確認できます。DDR
DIMM モジュールを DDR DIMM ソケットにしっかりと押し込み、 モジュールが DDR
DIMM ソケットに完全に差し込まれていることを確認します。
これらのモジュールに対して、DIMM1 から DIMM2 まで順に差し込むようにお勧め
します。
次に、すべての必要なデバイスケーブルをマザーボードの関連ヘッダとコネクタに接
続して、システムのハードウェア取付けを終了する必要があります。
コネクタ、ヘッダ、スイッチおよびアダプタ
コンピュータのケース内部には、複数のケーブルやプラグを接続できます。これらの
ケーブルやプラグは、通常マザーボードにあるコネクタに 1 つずつ接続されます。ケ
ーブルの接続方向には十分な注意を払い、また必要に応じ、コネクタの第 1 ピンの位
置にも注目する必要があります。SCSI アダプタ、AGP アダプタのような特殊なニー
ズ向けには、それに対応したアダプタを取り付けてください。アダプタをマザーボー
ドのスロットに取り付けたら、ネジでシャーシの背面パネルに固定してください。
詳細については、ユーザーズマニュアルの完全版を参照してください。
