Inhaltszusammenfassung für Abit AI7

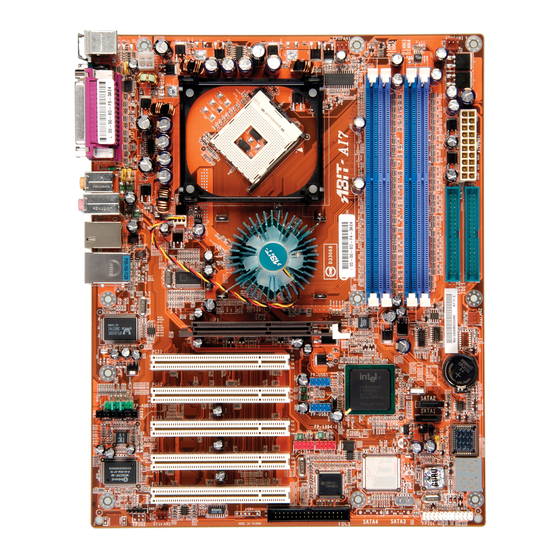

- Seite 1 AI7/AI7-G Socket 478 Systemboard Handbuch Rev. 1.01...
- Seite 2 In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer. Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren. AI7/AI7-G...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1. Einleitung ................1-1 1-1. Eigenschaften und Technische Daten ............1-1 1-2. Layout-Diagramm..................1-3 Kapitel 2. Hardwareeinrichtung............2-1 2-1. Installation des Motherboards am Chassis..........2-1 2-2. Installation der Halterung für Pentium 4 CPU und Kühlblech ....2-2 2-3. Installation des Systemspeichers..............2-3 2-4. Anschlüsse, Header und Switches ............2-5 (1). - Seite 4 Installation der Audiotreiber ............C-1 Anhang D. Installation der LAN-Treiber ............D-1 Anhang E. Installation der USB2.0-Treiber............E-1 Anhang F. Installieren des Programms ABIT µGuru ........F-1 Anhang G. POST Code Definition ..............G-1 Anhang H. Troubleshooting (Ist Hilfe nötig?) ..........H-1 Anhang I.
-
Seite 5: Kapitel 1. Einleitung
Vier 184-polige DIMM-Socket Unterstützt 4 DIMM Einzel/Zweikanal DDR 400/333/266 (Max. 4GB) Accelerated Graphics Port (AGP)-Anschluß unterstützt AGP 8X/4X Interface (0.8V/1.5V) Integrierter 10/100/1000M LAN Controller (AI7-G) Integrierter 10/100M LAN Controller (AI7) Serial ATA RAID 2 integrierte Kanäle für Serial ATA 150MB/S Datentransferrate mit RAID-Funktion (RAID 0/RAID 1) über ICH5R South Bridge... - Seite 6 2x USB 2.0, 1x IEEE 1394-Anschluß 2x USB 2.0, 1x RJ-45 LAN-Anschluß Verschiedenes ATX Formfaktor (305 x 245 mm) Hardwareüberwachung – einschließlich Lüftergeschwindigkeit, Spannungen, CPU und Systemtemperatur sowie ein Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. AI7/AI7-G...
-
Seite 7: Layout-Diagramm
Einleitung 1-2. Layout-Diagramm Handbuch... - Seite 8 Kapitel 1 Kapitel 1 AI7/AI7-G AI7/AI7-G...
-
Seite 9: Kapitel 2. Hardwareeinrichtung
Hardwareeinrichtung Kapitel 2. Hardwareeinrichtung Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten (schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden. -
Seite 10: Installation Der Halterung Für Pentium 4 Cpu Und Kühlblech
Basis des Haltemoduls einschnappt. 6. Lüfter und Haltemechanismus-Einheit und die Basis des Haltemoduls sollten nun fest miteinander verriegelt sein und das Kühlblech sich in ihrem Innern befinden.. Achtung: Vergessen Sie nicht, die korrekte Busfrequenz und -Multiplikator für Ihren Prozessor einzustellen. AI7/AI7-G... -
Seite 11: Installation Des Systemspeichers
Hardwareeinrichtung 2-3. Installation des Systemspeichers Dieses Motherboard bietet vier 184-polige DDR DIMM-Steckplätze für Einzel/Zweikanal DDR 400/333/266 Speichermodule mit Speichererweiterung auf bis zu 4 GB. Für Zweikanal DDR-Leistung müssen die folgenden Regeln eingehalten werden: • Beim Installieren von ZWEI DIMM-Modulen: Installieren Sie DIMM-Module der gleichen Art und Größe in Steckplätzen [DIMM1]+[DIMM3] oder Steckplätzen [DIMM2]+[DIMM4]. - Seite 12 Achtung: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren. AI7/AI7-G...
-
Seite 13: Anschlüsse, Header Und Switches
Hardwareeinrichtung 2-4. Anschlüsse, Header und Switches Hier zeigen wir Ihnen alle Anschlüsse, Header und Switches, und wie man sie anschließt. Lesen Sie bitte den gesamten Abschnitt für notwendige Information durch, bevor Sie die Installation aller Hardware im Computergehäuse abschließen. Ein komplettes vergrößertes Layoutdiagramm finden Sie in Kapitel 1 für alle Positionen der Anschlüsse und Header auf dem Board. -
Seite 14: Fan Anschlüsse
Die CPU muß mittels eines leistungsstarken Lüfters mit Kühlblech kühl gehalten werden. Das System kann die Geschwindigkeit des CPU-Lüfters überwachen. • CPUFAN1: CPU-Lüfters • NBFAN1: Chipsatzlüfter • SYSFAN1: Systemlüfter • AUXFAN1, AUXFAN2: Hilfslüfter Warnung: Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE. AI7/AI7-G... -
Seite 15: Header Zum Löschen Des Cmos Speichers
Hardwareeinrichtung (3). Header zum Löschen des CMOS Speichers Dieser Header löscht den CMOS-Speicher mittels einer Jumperkappe. • Pol 1-2 kurzgeschlossen (Voreinstellung): Normalbetrieb. • Pol 2-3 kurzgeschlossen: CMOS-Speicher löschen. Warnung: Schalten Sie den Strom zuerst ab (einschließlich des +5V Standbystroms), bevor Sie den CMOS-Speicher löschen. -
Seite 16: Wake-Up Header
Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB1-Port. • USB-PWR2: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB2-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB2-Port. AI7/AI7-G... -
Seite 17: Header Für Frontplatten-Audioanschluss
Hardwareeinrichtung (5). Header für Frontplatten-Audioanschluss Dieser Header dient der Verbindung mit dem Audioanschluss auf der Frontplatte. • Entfernen Sie alle Jumper dieses Headers, um den Audioanschluss an der Frontplatte zu verwenden. Verbinden Sie den Header dann über das beigefügte Verlängerungskabel mit der Frontplatte. •... -
Seite 18: Header Für Frontplattenschalter & Anzeigen
• PWR-ON (Pol 6, 8) Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an. • PLED (Pol 16, 18, 20) Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an. AI7/AI7-G... -
Seite 19: Zusätzliche Ieee1394 Port Header
Hardwareeinrichtung 2-11 (7). Zusätzliche IEEE1394 Port Header Diese Header bieten je einen zusätzlichen IEEE1394-Portanschluß über ein Verlängerungskabel und Klammer. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung TPA0 + TPA0 - TPB0 + TPB0 - +12V +12V Handbuch... -
Seite 20: Zusätzlicher Header Für Usb-Schnittstelle
2-12 Kapitel 2 (8). Zusätzlicher Header für USB-Schnittstelle Diese Header bieten je zewi zusätzlichen USB 2.0-Portanschluß über ein Verlängerungskabel und Klammer. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung Daten0 - Daten1 - Daten0 + Daten1 + Erde Erde AI7/AI7-G... -
Seite 21: Interner Audioanschluss
Hardwareeinrichtung 2-13 (9). Interner Audioanschluss Diese Anschlüsse verbinden mit dem Audiausgang des internen CD- ROM-Laufwerks oder einer Zusatzkarte. Handbuch... -
Seite 22: Steckplatz Für Accelerated Graphics Port
(10). Steckplatz für Accelerated Graphics Port Dies Steckplatz unterstützt eine optionale AGP Grafikkarte bis zum AGP 4X/8X Modus. Bitte besuchen Sie unsere Website für mehr Information zu Grafikkarten. Achtung: Dieses Motherboard unterstützt keine 3.3V AGP-Karten. Verwenden Sie nur AGP-Karten mit 1.5 oder 0.8 Volt. AI7/AI7-G... -
Seite 23: Floppylaufwerkanschluß
Hardwareeinrichtung 2-15 (11). Floppylaufwerkanschluß Dieser Anschluß unterstützt zwei Standard-Floppylaufwerke über einen 34-poliges Flachkabel mit 34 Leitern. Anschluß des Floppylaufwerkskabels: 1. Bringen Sie ein Ende des Flachkabel am FDC1-Anschluß an. Der farbige Rand des Flachkabels muß mit Pol 1 des FDC1-Anschlusses ausgerichtet werden. 2. -
Seite 24: Ide Anschlüsse
Laufwerk wird normalerweise “Primary Master” genannt, das zweite Laufwerk “Primary Slave”. Das erste an IDE2 angeschlossene Laufwerk wird “Secondary Master” genannt, und das zweite Laufwerk“Secondary Slave”. Schließen Sie keine langsamen Legacy-Laufwerke wie z. B. CD-ROM-Laufwerke, zusammen mit einer anderen Festplatte an denselben IDE-Kanal an; dies verringert Ihre Systemleistung. AI7/AI7-G... -
Seite 25: Serial Ata Anschluß
Hardwareeinrichtung 2-17 (13). Serial ATA Anschluß Diese Anschlüsse dienen zur Verbindung eines Serial ATA-Geräts an jeden Kanal über Serial ATA-Kabel. Für mehr Information zur Konfigurierung des Funktionsmodus für SATA1 und SATA2 schauen Sie sich bitte das Menüelement “Serial ATA 1 Mode” und “Serial ATA 2 Mode” im BIOS-Menü “OnChip IDE Device”... -
Seite 26: Post Code-Anzeige
Adresse 80h. Wenn der POST fehlschlägt, können Sie den POST Code in der Adresse 80h prüfen, um herauszufinden, wo das Problem liegt. Dieses LED-Gerät zeigt auch den "POST" Code von AC2003, ein "uGuru" Chipset entwickelt von ABIT Computer. Anmerkung: Der Dezimalpunkt leuchtet, wenn AC2003 POST Aktion ausgeführt wird. -
Seite 27: Statusanzeige
Hardwareeinrichtung 2-19 (15). Statusanzeige • D13 (VCC): Diese LED leuchtet, wenn das Systemstrom angeschaltet ist. • D14 (5VSB): Diese LED leuchtet, wenn das Netzteil an eine Stromquelle angeschlossen ist. Handbuch... -
Seite 28: Anschlüsse Auf Der Rückseite
F.L./F.R. (Front Left / Front Right): Anschluss für vorderen linken und vorderen rechten Kanal im 5.1-Kanal- oder regulären 2-Kanal-Audiosystem. • IEEE1394: Anschluss für Geräte mit IEEE1394 Protokoll. • LAN: Anschluss für Local Area Network. • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc. AI7/AI7-G... -
Seite 29: Kapitel 3. Bios Setup
BIOS Setup Kapitel 3. BIOS Setup Dieses Motherboard enthält ein programmierbares EEPROM, mit dem Sie das BIOS-Hilfsprogramm. Das BIOS (Basic Input/Output System) ist ein Programm, welches die grundlegende Kommunikation zwischen Prozessor und Peripheriegeräten regelt. Sie sollten das BIOS Setup-Programm nur einsetzen, wenn Sie ein Motherboard installieren, das System neu konfigurieren oder zur Ausführung des Setup-Programms aufgefordert werden. -
Seite 30: Softmenu Setup
Techniker zum Testen verwendet werden, nicht für normale Anwendungen. Es besteht keine Garantie für die Spezifikationen überschreitenden Einstellungen. Jegliche durch solche Einstellungen entstehenden Schäden an jeglichen Komponenten dieses Motherboards oder an Peripheriegeräten liegt nicht in unserem Verantwortungsbereich. Ext. Clock (CPU/AGP/PCI): Dieses Menüelement wählt die externe Taktfrequenz. AI7/AI7-G... - Seite 31 BIOS Setup Estimated new CPU clock: Dieses Element zeigt die Frequenzsumme vom vorherigen Element [Ext. Clock] und [Multiplicator Factor]. N/B Strap CPU As: Dieses Feld stellt das dem MCH (Memory Controller Hub) zugeteilte, externe Hardware-Reset Strap ein. Die Optionen sind [PSB400], [PSB533], [PSB800], und [By CPU]. Die Voreinstellung ist [By CPU]. Manuelles Einstellen dieser Option: •...
-
Seite 32: Standard Cmos Features
Anmerkung: Die Menüelemente “IDE Channel 3 Master” und “IDE Channel 4 Master” erscheinen nur, wenn das Menüelement “OnChip Serial ATA” im Menü “OnChip IDE Device” auf [Enhanced Mode] gestellt ist und das Menüelement “OnChip Serial ATA Mode” in im Menü “OnChip IDE Device” auf [IDE] gestellt ist. AI7/AI7-G... - Seite 33 BIOS Setup IDE HDD Auto-Detection: Mit diesem Element können Sie die Parameter von DIE-Laufwerke mit der <Eingabe>-Taste aufrufen. Die Parameter erscheinen dann automatisch auf dem Bildschirm. IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, Extended IDE Drive: Wenn auf [Auto] gestellt, prüft das BIOS automatisch, welche Art von IDE-Laufwerk Sie verwenden. Wenn Sie Ihr Laufwerk selbst definieren wollen, stellen Sie dies auf [Manual] und vergewissern sich, dass Sie die Bedeutung der einzelnen Parameter komplett verstehen.
- Seite 34 Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. Extended Memory: Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. Total Memory: Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. AI7/AI7-G...
-
Seite 35: Advanced Bios Features
BIOS Setup 3-3. Advanced BIOS Features Hyper-Threading Technology Dieser Punkt aktiviert die Verwendung Ihres Prozessors mit Hyper-Threading Technologie und steht nur zur Verfügung, wenn Sie einen entsprechenden Prozessor verwenden. Hyper-Threading Technologie hilft Ihrem PC effizienter zu arbeiten, indem Prozessor Ressourcen maximiert werden und ein einziger Prozessor dazu befähigt wird, zwei Software-Threads gleichzeitig zu bearbeiten. - Seite 36 Floppylaufwerk. Lassen Sie dieses Element bei seiner Voreinstellung. Delay IDE Initial (Secs): Dieses Element erlaubt dem BIOS die Unterstützung einiger älterer oder besonderer IDE-Geräte, indem es diese Verzögerungszeit verlängert. Ein größerer Wert bringt mehr Verzögerungszeit für das Gerät, das initialisiert und für die Aktivierung vorbereitet wird. AI7/AI7-G...
- Seite 37 BIOS Setup Intel OnScreen Branding: Dieses Menüelement bestimmt, ob das “Intel Inside”-Logo beim Systemstart gezeigt wird. Disable Unused PCI Clock: Diese Option deaktiviert den Takt des nicht genutzten PCI-Steckplatzes. [Yes]: Das System erkennt automatisch die nicht genutzten DIMM- und PCI-Steckplätze und sendet keine weiteren Taktsignale an diese nicht genutzten PCI-Steckplätze.
-
Seite 38: Advanced Chipset Features
Cache-RAM, desto schneller die Videoleistung. Memory Hole At 15M-16M: Wenn auf [Enabled] gestellt, wird die Speicheradresse bei 15M-16M Erweiterungskarten reserviert, welche diese Einstellung erfordern. Dies macht den Speicher von 15MB aufwärts für das System unzugänglich. Lassen Sie dieses Element bei seiner Voreinstellung. AI7/AI7-G... - Seite 39 BIOS Setup 3-11 Delay Prior to Thermal: Dieses Menüelement wählt die Verzögerung vor der Thermalaktivierung. AGP Aperture Size: Diese Option bestimmt die Menge an Systemspeicher, welche das AGP-Gerät nutzen darf. Die „Aperture“ (Blende) ist eine Portion ders PCI-Speicheradressenbereichs für Grafikspeicheradressen. Init Display First: Dieses bestimmt den AGP- oder PCI-Steckplatz für den Systemstart.
-
Seite 40: Integrated Peripherals
Wählen Sie [Disabled], wenn Sie einen anderen Festplatten-Controller anfügen wollen. OnChip IDE-2 Controller: Entspricht OnChip IDE-1 Controller. OnChip Serial ATA Mode: Dieses Menüelement bestimmt den Modus für On-Chip Serial ATA. [IDE]: On-Chip Serial ATA dient als IDE-Modus. [RAID]: On-Chip Serial ATA dient als RAID-Modus. AI7/AI7-G... - Seite 41 BIOS Setup 3-13 Anmerkung: Die Option [RAID] ist nur verfügbar, wenn das Menüelement “OnChip Serial ATA” auf [Enhanced Modus] steht. SATA RAID ROM: Mit diesem Menüelement können Sie mit dem Boot-ROM des On-Chip Serial ATA RAID das System starten. OnChip Serial ATA: Dieses Menüelement legt die Funktion für On-Chip Serial ATA fest.
- Seite 42 • SATA2 dient als IDE-2 Master IDE-1 Master IDE-2 Master • OnChip IDE-1 und IDE-2 Controller deaktiviert SATA • SATA1 dient als IDE-2 Master • SATA2 dient als IDE-1 Master IDE-2 Master IDE-1 Master • OnChip IDE-1 und IDE-2 Controller deaktiviert AI7/AI7-G...
- Seite 43 BIOS Setup 3-15 OnChip PCI Device: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: OnChip USB Controller: Diese Option aktiviert oder sperrt den USB-controller. USB 2.0 Controller: Diese Option aktiviert oder sperrt den USB 2.0-controller. USB Keyboard Support Via: Dieses Menüelement erlaubt Ihnen die Wahl von [BIOS] zur Nutzung der USB-Tastatur unter DOS, oder [OS] unter OS .
- Seite 44 [278/IRQ5]: Diese Option erlaubt der parallele Schnittstelle die Nutzung von [278/IRQ5] als ihre I/O-Port-Adresse. [3BC/IRQ7]: Diese Option erlaubt der parallele Schnittstelle die Nutzung von [3BC/IRQ7] als ihre I/O-Port-Adresse. Parallel Port Mode: Dieses Element bestimmt den Modus für die parallele Schnittstelle. [Normal]: Erlaubt den Standardmodus für die parallele Schnittstelle. AI7/AI7-G...
- Seite 45 BIOS Setup 3-17 [SPP]: (Standard Parallel Port) Erlaubt Zweiwegbetrieb der parallelen Schnittstelle bei Normalgeschwindigkeit. [EPP]: (Enhanced Parallel Port) Erlaubt Zweiwegbetrieb der parallelen Schnittstelle bei Maximalgeschwindigkeit. [ECP]: (Extended Capabilities Port) Erlaubt Zweiwegbetrieb der parallelen Schnittstelle bei einer Geschwindigkeit, die höher als die Datentransferrate des Normalmodus ist. [ECP+EPP]: Ermöglicht betrieb von parallelen Schnittstellen in ECP- und EPP-Modus.
-
Seite 46: Power Management
[Mouse Right]: Doppelklicken Sie die rechte Maustaste, um das System anzuschalten. [Any KEY]: Schalten Sie das System mit einer beliebigen Tastaturtaste an. [Button Only]: Schalten Sie das System nur mit dem Netzschalter an. [Keyboard 98]: Schalten Sie das System mit der Netztaste auf einer “Tastatur 98”-kompatiblen Tastatur AI7/AI7-G... - Seite 47 BIOS Setup 3-19 Anmerkung: Zur Aktivierung der Funktion “Power On” muss der Wake-up-Header von [PS2-PWR1], [USB-PWR1], [USB-PWR2] auf [Enabled] stehen. Bitte schauen Sie sich hierzu die Konfiguration von “Wake-up Header” [PS2-PWR1], [USB-PWR1] und [USB-PWR2] in Abschnitt 2-4, Kapitel 2 an. Die Maus-Weckfunktion funktioniert nur mit PS/2-Mäusen, nicht mit der COM-Schnittstelle oder USB-Mäusen.
- Seite 48 [1-31]: Diese Option wählt ein Datum aus, zu dem sich das System anschalten soll. Das System schaltet sich gemäß der unter “Time (hh:mm:ss) Alarm” eingestellten Zeit und Datum ein. Time (hh:mm:ss) Alarm Mit diesem Element können Sie die Zeit einstellen, z der sich das System anschalten soll. AI7/AI7-G...
-
Seite 49: Pnp/Pci-Konfigurationen
BIOS Setup 3-21 3-7. PnP/PCI-Konfigurationen Resources Controlled By: Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte. [Auto]: Das System erkennt die Einstellungen automatisch. [Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”. IRQ Resources: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved]. - Seite 50 • PCI-Steckplatz 1 und IEEE-1394-Steckplatz teilen sich einen IRQ. • Wenn Sie zwei PCI-Karten in den PCI-Steckplätzen installieren möchten, die sich einen IRQ teilen, müssen Sie zuerst sicher gehen, dass die Treiber Ihres Betriebsystems und Ihrer PCI-Geräte diese gemeinsame Nutzung von IRQ unterstützen. AI7/AI7-G...
-
Seite 51: Pc Health Status
BIOS Setup 3-23 3-8. PC Health Status Temperature Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: CPU Shutdown Temperature: Dieses Element stellt die Temperatur ein, bei der das System automatisch abgeschaltet wird, um Systemüberhitzung zu vermeiden. Anmerkung: Die CPU-Ausschalttemperatur muss über dem Wert für die CPU-Alarmtemperatur liegen. CPU Alarm Temperature: Dieses Element wählt die Warntemperatur für die CPU aus. - Seite 52 FAN-Anschlussköpfen verbunden sind. CPU FAN Failed Shutdown Ist dieser Punkt auf [Enabled] gesetzt, schaltet sich das System aus, wenn der mit dem CPU FAN-Anschlusskopf verbundene Lüfter ausfällt. Anmerkung: Nur Lüfter mit 3-pol. Steckern verfügen über eine Funktion zur Überwachung der Geschwindigkeit. AI7/AI7-G...
- Seite 53 BIOS Setup 3-25 FanEQ Control: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: CPU FanEQ Control: Die CPU-Lüfterdrehzahl kann durch die Kombinationseinstellung der Ober-/Untergrenzwerte der Temperatur und Spannung gesteuert werden, wenn dieser Punkt auf [Aktiviert] eingestellt ist. CPU Temperature Zeigt die CPU-Temperatur an. FanEQ Control Temp.
-
Seite 54: Load Fail-Safe Defaults
Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3-12. Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3-13. Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. AI7/AI7-G... -
Seite 55: Anhang A. Installation Des Treiber Für Diesen Intel-Chipsatz
Installation des Treiber für diesen Intel-Chipsatz Anhang A. Installation des Treiber für diesen Intel-Chipsatz Anmerkung: Bitte installieren Sie diesen Intel-Chipsatz-Treiber direkt nach der Installation des Windows-Betriebssystems. Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. - Seite 56 Anhang A 4. Wählen Sie [Ja, ich möchte meinen Computer jetzt neu starten] und klicken [Beenden], um die Installation zu beenden. AI7/AI7-G...
-
Seite 57: Anhang B. Installation Des Intel Application Accelerator Raid-Hilfsprogramms
Installation des Intel Application Accelerator RAID-Hilfsprogramms Anhang B. Installation des Intel Application Accelerator RAID-Hilfsprogramms Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch... -
Seite 58: Konfigurationshilfsprogramm Für Intel Serial Ata Raid
• Drücken Sie <Esc>, um zum vorigen Menü zurückzukehren. Anmerkung: Wenn Sie einen RAID 0 (Striping)-Array, dann werden alle Daten auf der Festplatte gelöscht! Schaffen Sie bitte zuerst eine Sicherungskopie von den Daten, bevor Sie mit dem Erstellen der RAID-Arrays anfangen. AI7/AI7-G... - Seite 59 Installation des Intel Application Accelerator RAID-Hilfsprogramms Wenn Sie einen RAID 1 (Mirroring)-Array erstellen möchten, stellen Sie bitte sicher, Delete RAID Volume welche Festplatte die Quellendisk ist und welche die Zieldisk ist. Wenn ein Fehler hierbei Mit diesem Menüelement können Sie ein gemacht wird, dann werden die leeren Daten auf RAID-Array entfernen.
- Seite 60 Anhang B Exit Mit diesem Menüelement können Sie das Intel Serial RAID- Konfigurationshilfsprogramm beenden. Geben Sie <Y> ein, um das Programm zu beenden. AI7/AI7-G...
-
Seite 61: Anhang C. Installation Der Audiotreiber
Installation der Audiotreiber Anhang C. Installation der Audiotreiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten. - Seite 62 Anhang C Anhang C AI7/AI7-G AI7/AI7-G...
-
Seite 63: Anhang D. Installation Der Lan-Treiber
Installation der LAN-Treiber Anhang D. Installation der LAN-Treiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten. - Seite 64 Anhang D Anhang D AI7/AI7-G AI7/AI7-G...
-
Seite 65: Anhang E. Installation Der Usb2.0-Treiber
Installation der USB2.0-Treiber Anhang E. Installation der USB2.0-Treiber Anmerkung: Der USB 2.0-Treiber auf der CD mit Treibern und Hilfsprogrammen ist momentan nur für Windows 9x und ME verfügbar. Zur Installation dieses Treibers für Windows XP oder Windows 2000 müssen Sie zuerst den jeweiligen neuesten Service Pack von Microsofts Website herunterladen. Zur Installation der USB 2.0 Treiber für Windows 9x und ME legen Sie die CD mit den Treibern und Hilfsprogrammen in Ihr CD-ROM-Laufwerk. - Seite 66 Anhang E Anhang E AI7/AI7-G AI7/AI7-G...
-
Seite 67: Anhang F. Installieren Des Programms Abit Μguru
Ausführungsdatei im Hauptverzeichnis dieser CD, um das Installationsmenü aufzurufen. Der folgende Bildschirm erscheint. Setzen Sie Ihre Maus auf die Registerkarte “ABIT Utility”. Klicken Sie auf [ABIT µGuru]. Stellen Sie die Installation des Programms anhand der Anweisungen auf dem Bildschirm fertig. - Seite 68 Anhang F Anhang F AI7/AI7-G AI7/AI7-G...
-
Seite 69: Anhang G. Post Code Definition
POST Code Definition Anhang G. POST Code Definition AWARD POST Code Definition: Post Beschreibung (hexadezimal) Test CMOS R/W-Funktionfähigkeit. Frühe Initialisierung des Chipsatzes: -Deaktiviert Shadow-RAM -Deaktiviert L2-Cache (Sockel-7 oder darunter) -Programmiert Basischipsatz-Register Arbeitsspeicher erkennen -Auto-Erkennung der DRAM-Größe, Typ und ECC. -Auto- Erkennung des L2 Cache (Sockel-7 oder darunter) Kopiert den komprimierten BIOS-Code zum DRAM Veranlässt den Chipsatz-Hook den BIOS zurück zu E000 &... - Seite 70 Testet 8259 Interrupt Mask Bits für Kanal 1. Testet 8259 Interrupt Mask Bits für Kanal 2. Testet 8259-Funktion. Initialisiert den EISA-Sockel 1. Berechnet den gesamten Arbeitsspreicher durch Testen des letzten doppelten Wortes jeder 64K-Seite. 2. Programmiert die Write-Zuweisung für den AMD K5 CPU. AI7/AI7-G...
- Seite 71 POST Code Definition 1. Programmiert MTRR des M1 CPU 2. Initialisiert den L2-Cache für den CPU der P6-Klasse & programmiert den CPU mit angemessenen cacheablen Bereich. 3. Initialisiert APIC für den CPU der P6-Klasse. 4. Regelt den cacheablen Bereich zu einem Kleinerem auf der MP-Plattform, falls die cacheablen Bereiche zwischen jedem CPU nicht identisch sind.
- Seite 72 Aktualisiert Tastatur-LED & Wiederholfrequenz 1. Baut die MP-Tabelle auf 2. Baut & aktiviert ESCD 3. Stellt das Jahrhundert auf das 20. oder 19. Jahrhundert im CMOS ein 4. Lädt die CMOS-Zeit in den DOS-Zeitzähler 5. Baut die MSIRQ-Routingtabelle. Bootversuch(INT 19h) AI7/AI7-G...
- Seite 73 POST Code Definition AC2003 POST Code Definition: POST Beschreibung (hexadezimal) Hochfahren Starten der Hochfahr-Sequenz ATX Netzteil aktivieren ATX Netzteil betriebsbereit DDR Spannung bereit Setup PWM für CPU Innenspannung Bestätigen von PWM für CPU Innenspannung Prüfen der CPU Innenspannung CPU Innenspannung bereit Taktgeber IC North Bridge Chipset Spannung bereit AGP Spannung bereit...
- Seite 74 Anhang G Anhang G AI7/AI7-G AI7/AI7-G...
-
Seite 75: Anhang H. Troubleshooting (Ist Hilfe Nötig?)
Troubleshooting (Ist Hilfe nötig?) Anhang H. Troubleshooting (Ist Hilfe nötig?) F & A: F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein Computersystem einbaue? A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück. - Seite 76 Problem am Soundkartentreiber liegt. Schreiben Sie die Modelle von Soundkarte und Motherboard und die BIOS-Identifikationszahl in das Formblatt für technische Hilfe (s. Anweisungen) und beschreiben das Problem im vorgegebenen Feld. Wir zeigen Ihnen, wie das“Formblatt für Technische Hilfe” auszufüllen ist. AI7/AI7-G...
- Seite 77 Um dieses “Formular für Techniche Unterstützung” auszufüllen, folgen Sie den folgenden Schritt-für-Schritt-Anleitungen: . MODELL: Notieren Sie die Modellnummer, die Sie in der Benutzeranleitung finden können. Beispiel: AI7, AI7-G . Motherboard-Modellnummer (REV): Notieren Sie die Motherboard-Modellnummer, die auf das Motherboard als “REV:*.**” geklebt ist.
-
Seite 78: Formblatt Für Technische Hilfe
Anhang H Formblatt für technische Hilfe Firma: Phone Number: Kontakt Person: Fax Number: E-mail Address: Modell BIOS ID # Motherboard Modell Nr. TREIBER REV OS/Anwendungsprogramm Hardware Marke Technische Daten IDE1 Festplatte IDE2 IDE1 CD-ROM-Laufwerk IDE2 Systemspeicher (DRAM) ZUSATZKARTE Problembeschreibung: AI7/AI7-G... -
Seite 79: Anhang I. Wo Sie Technische Hilfe Finden
(in Europa) http://www.abit.nl Vielen Dank für Ihre Wahl von ABIT-Produkten. Die Firma ABIT verkauft alle ihre Produkte über Vertriebshändler, Importeure und Systemintegrierer, aber nicht direkt an Endverbraucher. Bevor Sie uns für technische Hilfe e-mailen, fragen Sie bitte Ihren oder Integrierer, ob Sie bestimmte Dienstleistungen benötigen, denn sie sind diejenigen, die Ihnen Ihr System... - Seite 80 6. Kontakt mit ABIT. Wenn Sie sich mit ABIT direkt in Verbindung setzen möchten, können Sie E-Mail an die technische Hilfe bei ABIT. Wenden Sie sich bitte zuerst an das Support-Team unserer Ihnen am nächsten liegenden Zweigstelle. Sie sind mit den lokalen...
- Seite 81 Wo Sie Technische Hilfe finden Nordamerika und Südamerika: Japan: ABIT Computer (U.S.A.) Corporation ABIT Computer (Japan) Co. Ltd. 45531 Northport Loop West, Fax: 81-3-5396-5110 Fremont, California 94538, U.S.A. http://www.abit4u.jp Tel: 1-510-623-0500 Fax: 1-510-623-1092 Shanghai: sales@abit-usa.com ABIT Computer (Shanghai) Co. Ltd.
- Seite 82 Sie das Produkt gekauft haben. Dort sollten Sie in den Genuß von Rückgabe- und Ersatzklauseln kommen können. 8. Meldung von Kompatibilitätsproblems an ABIT. Aufgrund der riesigen Menge an E-mail-Nachrichten, die wir täglich empfangen, sind wir gezwungen, bestimmten Nachrichten größere Bedeutung als anderen zuzuweisen. Aus diesem Grunde stehen Kompatibilitätsprobleme, die uns gemeldet werden, inklusive detaillierter Information zu...
