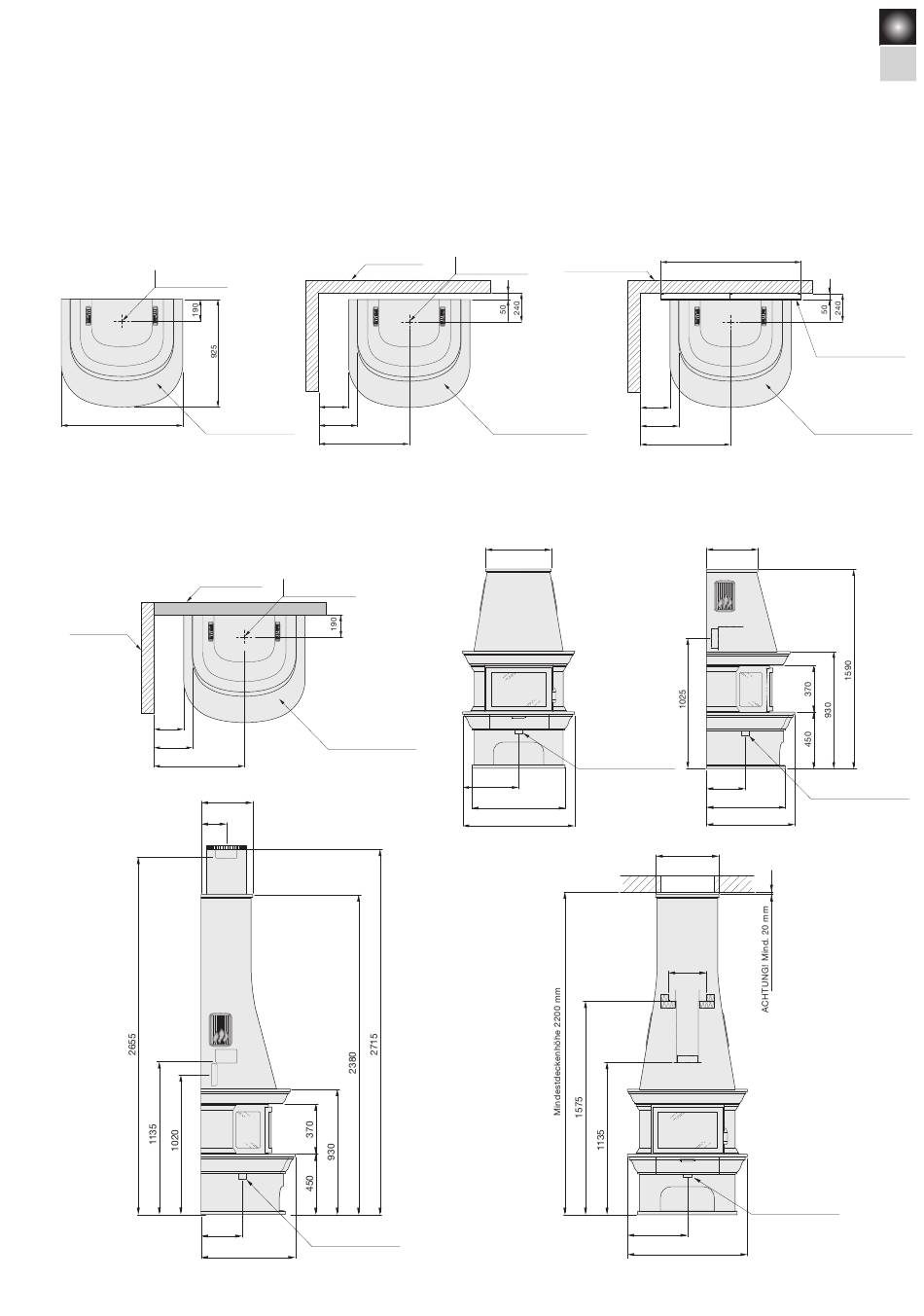

Installationsabstand zu Wänden und Decke
Richtblech (siehe S. 27) am gewünschten Installationsort des
Kamins auslegen und darauf achten, daß die Installationsabstände
laut nach stehenden Abbildungen nicht unterschritten werden.
Im Richtblech ist ein Loch vorhanden, das den Mittelpunkt des
Mittelpunktsmarkierung
Schornstein
1040
Bodenplatte (Zubehör)
Bei Anordnung eines beiderseitig belüfteten Strahlungsschutzes
kann der Abstand zwischen den Seitenscheiben und der Wand
halbiert werden.
An unbrennbarer Wand
Feuerfeste Wand aus
Ziegel oder Beton
Brennbare Wand
250
330
775
385
190
305
An brennbarer Wand
Brennbare Wand
250
330
775
Mittelpunktsmarkierung
Schornstein
Bodenplatte (Zubehör)
Zuluftstutzen Ø64
700
Schornsteins angibt. Die Hinterkante des Richtbleches muß mit
der Hinterkante der Betonumrahmung fluchten. Der geringste
Abstand vor der Kaminöffnung zu brennbaren Gebäudeteilen oder
Einrichtungsteilen muß 1 m betragen.
An brennbarer Wand mit Schutzwand
Mittelpunktsmarkierung
Brennbare Wand
Schornstein
Bodenplatte (Zubehör)
520
Zuluftstutzen Ø64
445
740
890
1200 (min 900)
Schutzwand
C-460 (Zubehör)
250
330
Bodenplatte (Zubehör)
775
410
305
Zuluftstutzen Ø64
626
700
470
Ø280
Zuluftstutzen Ø64
445
890
DE
23
