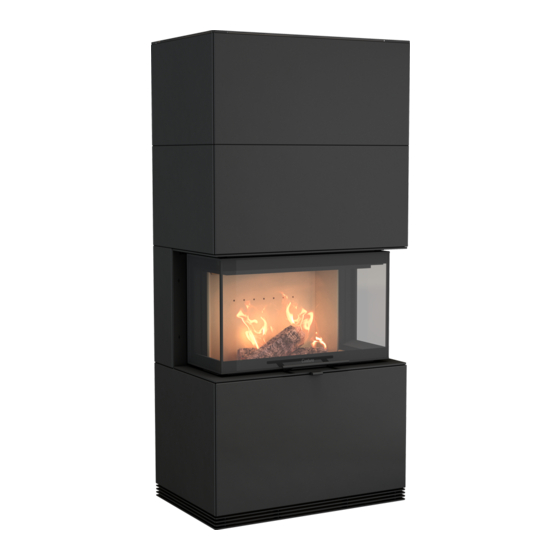

Contura Ci51 Installationsanleitung
Vorschau ausblenden Andere Handbücher für Ci51:

Werbung

Installations-
anleitung
Ci51
www.contura.eu

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Contura Ci51

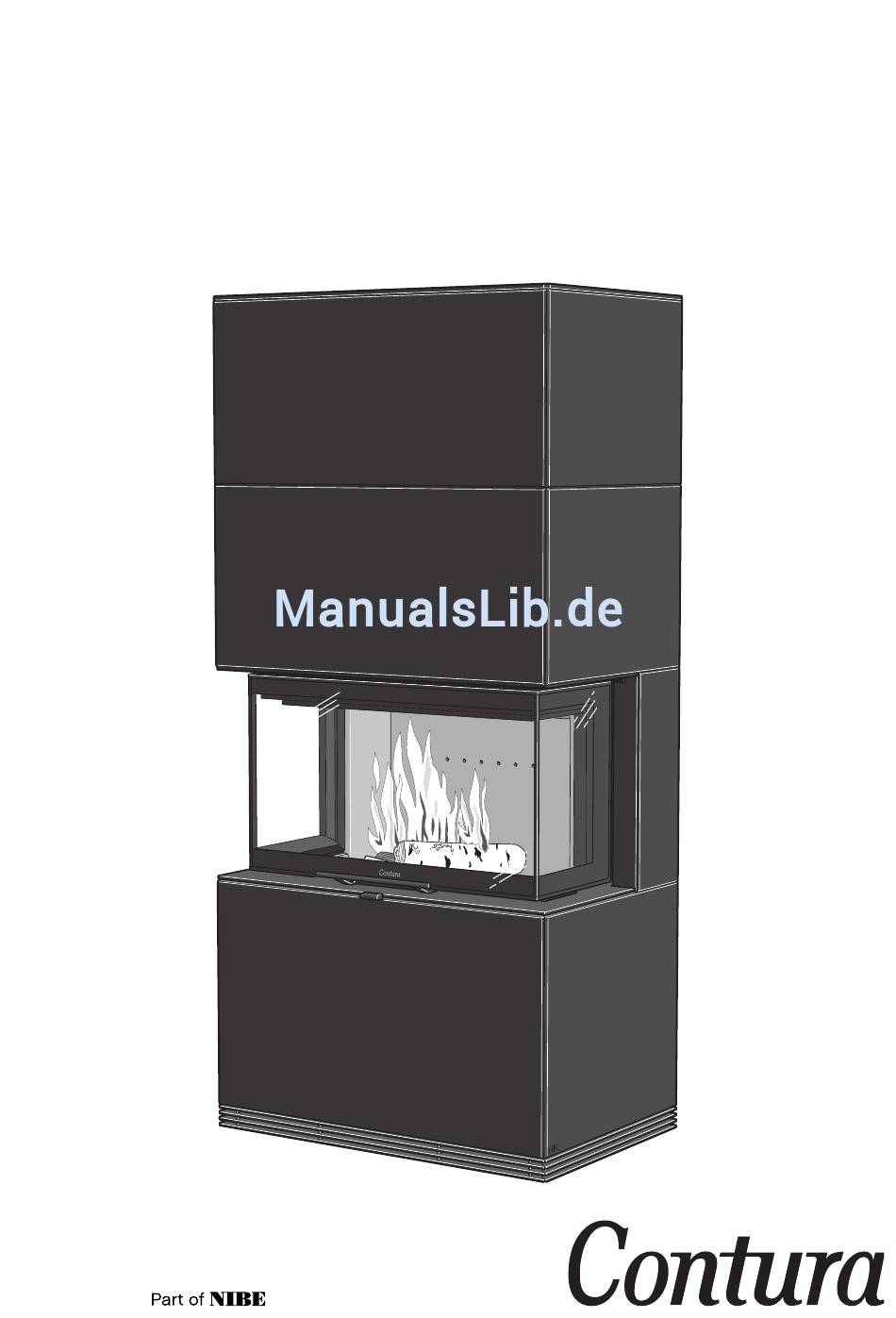

  • Seite 1 Installations- anleitung Ci51 www.contura.eu...
  • Seite 2: Hersteller

    ZERTIFIKAT Leistungserklärung gemäß der Verordnung (EU) 305/2011 Nr. Ci51-CPR-150821-SE-2 PRODUKT Produkttyp Einsatz für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura i51 Herstellungsnummer Siehe Typenschild am Einsatz Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10...
  • Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Heizkamin haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura-Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist...
  • Seite 4: Technische Daten

    Allgemeines Bauantrag Dahinterliegende Wand Diese Anleitung beschreibt Montage Die Installation einer Feuerstätte und Wenn Contura i51 an einer brennbaren und Installation von Contura i51. die Errichtung eines Schornsteins Wand installiert werden soll, muss Weitere Informationen zum Einsatz müssen beim zuständigen Bauamt...
  • Seite 5: Rückseitiger Anschluss

    SCHORNSTEIN Schornstein Der Kaminofen ist gemäß EN 13240 getestet und die ermittelten Kontrollieren Sie genauestens, ob der Schornstein dicht ist. Werte werden in der Leistungserklärung aufgeführt. Der An Reinigungsöffnungen und Rohranschlüssen dürfen keine Außendurchmesser des Rauchrohrstutzen beträgt 150 mm. Luftlecks vorkommen. Achten Sie darauf, dass die Dichtung des Rauchrohrstutzen Die Feuerstätte benötigt einen Schornsteinzug von mindestens nicht verrutscht, wenn das Rauchrohr auf den Stutzen gesetzt...
  • Seite 6: Zufuhr Von Verbrennungsluft

    Drehen Sie das Anschlussstück in die gewünschte Position um eine Luftzufuhr zu gewährleisten! In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. Dies geschieht mit dem Contura Frischluftset, das als Zubehör mit bestellt werden kann oder 30-mm-Mineralwolle, die an der Außenseite mit einer Feuchtigkeitsbarriere (Aluminiumklebeband) versehen wird. In der Durchführung muss mithilfe von Dichtungsmasse eine Dichtung zwischen...
  • Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C i51 Wichtig! Die Maßskizzen enthalten nur die minimal zulässigen den Schornstein zu beachten. Vor dem Heizkamin muss der Installationsabstände für den Heizkamin. Beim Anschluss Sicherheitsabstand zu einem brennbaren Gebäudeteil oder an einen doppelwandigen Edelstahlschornstein sind Einrichtungsgegenständen mindestens 1,5 m betragen. ebenfalls die Anforderungen zum Sicherheitsabstand für Brännbart tak Brennbare Decke...
  • Seite 8 EINSATZPLATZIERUNG 8 mm Inbusschraube 4 Inbusschraube 3 10 mm 13 mm...
  • Seite 9: Platzierung Und Einstellung Des Einsatzes

    EINSATZPLATZIERUNG Platzierung und Einstellung des Einsatzes Wird als Zubehör eine Schutzwand verwendet, lesen Sie vor einer Installation von Einsatz oder Schornstein die zugehörige Anleitung durch. 10 mm M6 x 20 Sechskantschraube 10...
  • Seite 10 EINSATZPLATZIERUNG Der Heizkamin kann wandbündig vor einer Wand aufgestellt werden. Bei der Installation an Wänden, die nicht lotrecht verlaufen, sowie für eine vereinfachte Montage, empfehlen wir, einen schmalen Spalt zwischen Wand und Kamin einzuhalten. Platzieren Sie hierbei den Bodenteil mit einem geringfügigen Abstand zur dahinterliegenden Wand und passen Sie die Lochposition, bei Bedarf, in der Decke für die Schornsteindurchführung mit demselben Maß...
  • Seite 11 EINSATZPLATZIERUNG 13 mm 13 mm Legen Sie eine Wasserwaage auf die Leiste unter der Tür. Justieren Sie die Füße, bis der geringste Abstand zwischen Boden und Leistenunterseite überall 505 mm beträgt. Verschieben Sie die Wasserwaage zu den Seiten und kontrollieren Sie, ob sie gerade liegt. M i n 5 m m 7 1 5 m m Justieren Sie die Befestigungsschienen...
  • Seite 12 EINSATZPLATZIERUNG Die Schutzwand muss vor dem Schornstein montiert werden. Kontrollieren Sie, ob die • Wenn als Zubehör eine Schutzwand verwendet wird – Transportsicherung des montieren Sie diese Komponente nun gemäß der separaten Anleitung. Gegengewichts vor der Verkleidungsmontage gemäß • Schließen Sie den Schornstein an – der Anleitung für den Einsatz an der Ober- oder Rückseite.
  • Seite 13: Montage Der Verkleidung

    MONTAGE DER VERKLEIDUNG Montage der Verkleidung Vormontage der unteren Abdeckung – Schicht 1. Mutter M5 Werkzeug 8 mm Mutter M5 Werkzeug 8 mm 90° Mutter M5 Werkzeug 8 mm...
  • Seite 14 MONTAGE DER VERKLEIDUNG Vormontage der Seitenabdeckungen – Schicht 2 M6 x 16 Inbusschraube 4 Werkzeug 10 mm Abstandsscheiben Vormontage der oberen Abdeckung – Schicht 3 Mutter M5 Werkzeug 8 mm 90° M6 x 16 Inbusschraube 4...
  • Seite 15 MONTAGE DER VERKLEIDUNG Werkzeug 10 mm M6 x 16 Inbusschraube 4 Vormontage der oberen Abdeckung – Schicht 4 Mutter M5 Werkzeug 8 mm 90° M6 x 16 Inbusschraube 4...
  • Seite 16 MONTAGE DER VERKLEIDUNG Mutter M5 M5 x 12 Werkzeug 8 mm Inbusschraube 3...
  • Seite 17 MONTAGE DER VERKLEIDUNG 8 mm...
  • Seite 18 MONTAGE DER VERKLEIDUNG 10 mm...
  • Seite 19 MONTAGE DER VERKLEIDUNG M6 x 20 Werkzeug 10 mm...
  • Seite 20 MONTAGE DER VERKLEIDUNG M6 x 20 Inbusschraube 4...
  • Seite 21: Montage Des Konvektionsluftgitter Und Der Oberseite

    MONTAGE VON KONVEKTIONSLUFTGITTER UND OBERSEITE Montage des Konvektionsluftgitter und der Oberseite Bei rückseitigem Anschluss M6 x 10 Inbusschraube 4...
  • Seite 22 MONTAGE VON KONVEKTIONSLUFTGITTER UND OBERSEITE...
  • Seite 23: Bei Oberseitigem Anschluss

    MONTAGE VON KONVEKTIONSLUFTGITTER UND OBERSEITE Bei oberseitigem Anschluss M6 x 10 Inbusschraube 4...
  • Seite 24 MONTAGE VON KONVEKTIONSLUFTGITTER UND OBERSEITE...
  • Seite 25 MONTAGE VON KONVEKTIONSLUFTGITTER UND OBERSEITE Lamellensockel...
  • Seite 26: Endabnahme Der Installation

    MONTAGE VON GITTER UND OBERSEITE Justieren Sie die Gummifüße am Lamellensockel so, dass der Abstand zur Blechabdeckung etwa 5 mm beträgt. Endabnahme der Installation Die Installation muss vor einer Benutzung des Heizkamins unbedingt von einer zugelassenen Prüfinstanz abgenommen werden. Lesen Sie ebenfalls die „Heizinstruktionen“, bevor Sie den Kaminofen das erste Mal verwenden.
  • Seite 28 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811269 IAV SE-EX Ci51 Plåt-4 ändern. Die aktuelle Version kann unter www.contura.eu 2016-09-01 heruntergeladen werden.
