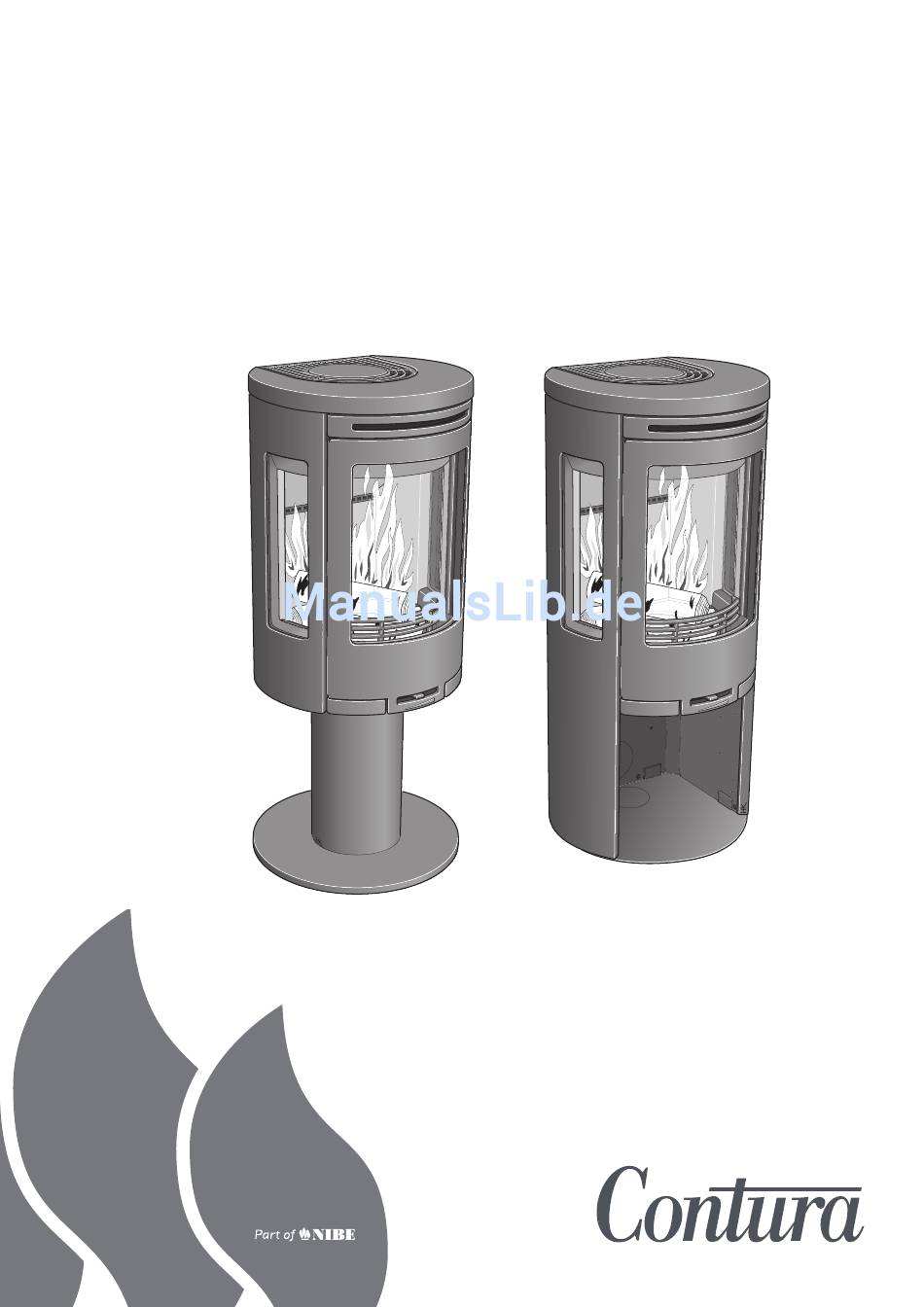

- Seite 1 Installations- anleitung C 556 C 586 www.contura.eu...
-
Seite 2: Ec-Konformitätserklärung
Kaminofenrückseite und beim Anschluss an die Oberseite muss der Schornstein für mindestens 350°C ausgelegt sein. Contura 556/586 ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" (Svanen). Als erster Hersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel Svanen. - Seite 3 556/586 Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Der Contura bietet zudem eine umweltgerechte Verbrennung und höchste...
-
Seite 4: Technische Daten
556/586 FAKTEN Wichtige Hinweise! Technische Daten Contura 556 Contura 586 Montage durch Tragender Untergrund Fachpersonal Stellen Sie sicher, dass der Holzfußboden eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Kaminofen und Schornstein können... - Seite 5 556/586 DEMONTAGE So demontieren Sie das Strahlungsblech: So demontieren Sie die Feuerstättenverkleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie den Raucheinschub mit einer Hand an, während die vier Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
-
Seite 6: Schornsteinanschluss
556/586 SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
556/586 ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. - Seite 8 556/586 Installationsabstände C556 Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-...
- Seite 9 556/586 Installationsabstände C586 Brennbare Decke BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen (SONDERZUBEHÖR) gelten die unten aufgeführ- Kaminofenöffnung und einem ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-...
-
Seite 10: Montage Von C556
556/586 Montage von C556 Ziehen Sie die oberen Schrauben am Rückenblech erst an, nachdem alle Seitenverkleidungen Reinigen Sie vor der Montage angebracht wurden. der Seitenverkleidung gründlich die Seitenscheiben. Montage der Typenschilder C556 Bringen Sie die beiliegenden Typenschilder an der Unterseite des Strahlungsblechs an. Das Strahlungsblech ist abnehmbar und wird bei Einsatz eines Ventilators (Zubehör) nicht verwendet. - Seite 11 556/586 FERTIG! Wenn die losen Teile des Kaminofens demontiert wurden, müssen diese nach dem Aufstellen des Kaminofens in umgekehrter Reihenfolge wieder angebracht werden. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Befeuerungsanleitung, bevor Sie den Kaminofen das erste Mal verwenden.
-
Seite 12: Montage Von C586
556/586 Montage von C586 Ziehen Sie die Schrauben erst an, nachdem der Kaminofen erneut aufgestellt wurde. Ziehen Sie die Schrauben am Rückenblech erst an, nachdem alle Seitenverkleidungen angebracht wurden. Montage der Typenschilder C586 Bringen Sie die beiliegenden Typenschilder an der Unterseite des Säulenrahmens an. - Seite 13 556/586 Reinigen Sie vor der Montage der Seitenverkleidung gründlich die Seitenscheiben.
- Seite 14 Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Befeuerungsanleitung, bevor Sie den Kaminofen das erste Mal verwenden. NIBE AB/NIBE STOVES · Box 134 · SE-285 23 Markaryd Schweden · www.contura.se NIBE Stoves behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern.
