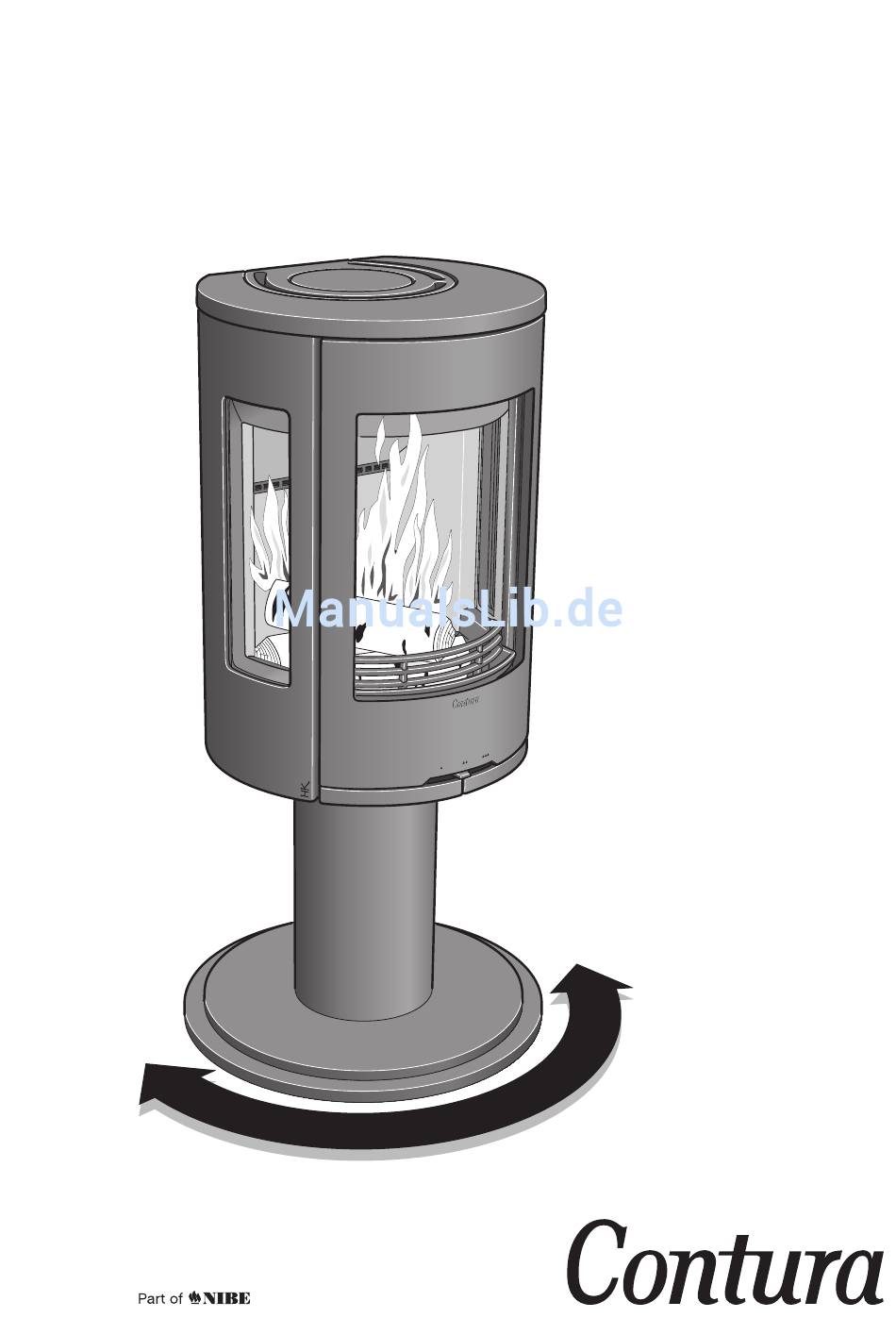

- Seite 1 Installations- anleitung Drehteller C500/C600 www.contura.eu...
- Seite 3 Vridcentrum Drehzentrum Der Drehteller kann mit folgenden Modellen verwendet werden: Contura 510, 520T, 550, 550A, 556, 586, 560K, 560T, 570, 580, 585, 590, 590T. Contura 620T, 630, 630T, 635, 650, 655, 660K, 660T. Der Hauseigentümer ist verantwortlich für die Einhaltung der vorgeschriebenen Sicherheitsanforderungen und für...
- Seite 4 Drehwinkel 90° Brennbare Wand Brennbare Wand 90° 90° Sicherheitszone 45° 45° Sicherheitszone 0° B=1330 0° B=1330 Contura 620T, 630, 630T, 635, 650, 655, 660K, 660T Drehwinkel 90° Drehwinkel 180° Brennbare Wand Brennbare Wand 90° 90° Sicherheitszone 45° 45° Sicherheitszone 0° B=1330 0°...
- Seite 5 Kaminofenanpassung Kaminofen mit Fuß Kaminofen mit Säule Befolgen Sie bei der Montage der Fußsäule am Einsatz die Installationsanleitung für den Kaminofen.
-
Seite 6: Positionierung Und Montage
Positionierung und Montage Der Drehtellerunterteil ist so zu positionieren, dass die tigt werden. Der Pfeil am Unterteil kennzeichnet die Nullstellung Installationsmaße A und B eingehalten werden. Beachten Sie, dass des Kaminofens, von der aus eine gleichgroße Drehfreiheit zu A und B je nach Modell und Drehwinkel variieren. Der Unterteil beiden Seiten besteht. - Seite 7 90° 180° 360°...
- Seite 8 Die Drehtellerbremse ist voreingestellt und muss norma- lerweise nicht justiert werden. Nach einer Montage des Kaminofens auf dem Drehteller ist eine Justierung mög- lich. Rotieren Sie den Drehteller, bis das Blech unter der Aussparung am Drehtelleroberteil hervortritt. Justieren Sie anschließend die Bremskraft.
- Seite 9 Kontrolle des Sicherheitsbereichs Stellen Sie sicher, dass das Drehzentrum des Drehtellers den korrekten Abstand zu brennbaren Wänden aufweist. Kontrollieren Sie dazu, ob Maß A und B gemäß Seite 2 ein- gehalten werden. Stellen Sie außerdem sicher, dass sich im Sicherheitsbereich kein brennbares Material befindet. Anbringen von Löchern für den Schornstein Lochmarkierungen für die Innendecke werden nach der Positionierung des Drehtellers angebracht.
- Seite 10 Montage der Kaminofens Kaminofen mit Fuß C500 C600...
- Seite 11 Kaminofen mit Säule Montage des Drehstutzens Lösen Sie die beiden Schrauben, mit denen der werkseitig montier- te Stutzen befestigt wird. Ersetzen Sie diesen durch den kugelgela- gerten Drehstutzen, der zum Drehteller gehört.
- Seite 12 811071 IAV SE-EX Drehteller 2010 C500/C600-2 NIBE AB · Box 134 · SE-285 23 Markaryd · Schweden 2015-09-21 www.contura.eu...
