4.6

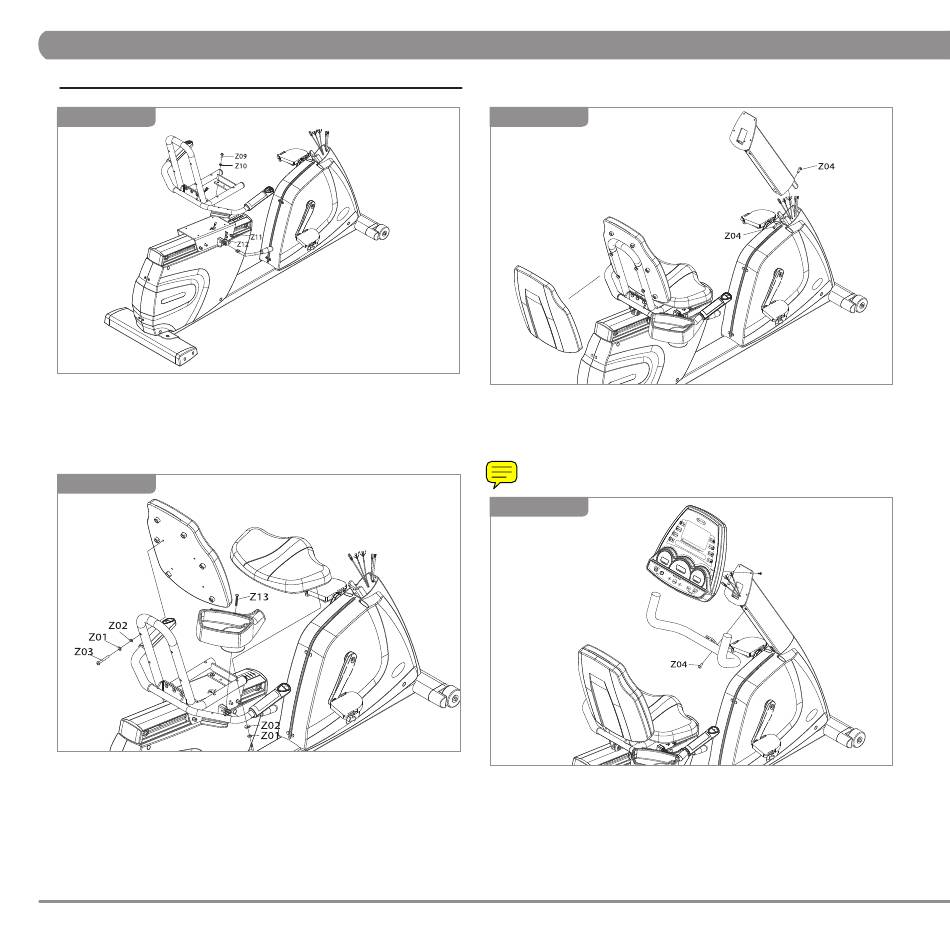

AUFBAUSCHRITTE RECUMBENT BIKE R1x
SCHRITT 3
Befestigen Sie die SITZSCHIENE mit Hilfe der vier Spannscheiben (Z10) und
vier Schrauben (Z09) an der dafür vorgesehenen Stelle. Ziehen Sie diese mit
dem #5 Inbusschlüssel (Z32) fest. Verbinden Sie die KABELSTRÄNGE aus den
HANDGRIFFEN am Sitz mit den Kabelsträngen aus dem SITZRAHMEN.
Stecken Sie den VERSTELLHEBEL für den Sitz zwischen die BREMSEN für
den SITZ.
SCHRITT 4
ZUBEHÖR: Befestigen Sie die HALTERUNG FÜR ZUBEHÖR mit Hilfe von
zwei Schrauben (Z13) an den HANDGRIFFEN am Sitz. Seien Sie beim Fest-
schrauben mit dem Schraubenzieher (Z34) vorsichtig, um die Gewinde nicht
zu beschädigen.
SITZ UND RÜCKENLEHNE: Schrauben Sie den SITZ mit Inbusschrauben
(4xZ02, 4x Z01, Z03) an den SITZRAHMEN und ziehen Sie diese mit dem
#5 Inbusschlüssel (Z32) fest. Befestigen Sie die RÜCKENLEHNE mit
Inbusschrauben (4xZ02, 4x Z01, Z03) an dem SITZRAHMEN und ziehen
Sie diese mit dem #5 Inbusschlüssel (Z32) fest.
14
KAPITEL 4: t
eIlelIste und
ABDECKUNG FÜR DIE RÜCKENLEHNE: Befestigen Sie die ABDECKUNG für
die Rückenlehne an der RÜCKENLEHNE.
KONSOLENMAST: Befestigen Sie den OBEREN MAST für die Konsole auf
dem UNTEREN MAST mit Hilfe von vier Schrauben (Z04). Ziehen Sie die
Schrauben abwechselnd mit Hilfe des #5 Inbusschlüssels (Z32) fest. Über-
prüfen Sie, ob der MAST wirklich fest ist.
HANDGRIFFE: Befestigen Sie die OBEREN HANDGRIFFE mit Hilfe von vier
Schrauben (Z04) an dem KONSOLENMAST und ziehen Sie sie mit einem
#5 Inbusschlüssel (Z32) fest.
KONSOLE: Entfernen Sie die vier Befestigungsschrauben mit Hilfe des Kreuz-
schlitzschraubenziehers von der RÜCKSEITE DER KONSOLE. Schließen Sie
den KABELSTRANG und die KABEL für die HERZFREQUENZMESSUNG an
die KONSOLE an. Befestigen Sie die KONSOLE nun mit den vier zuvor entfern-
ten Schrauben an dem KONSOLENMAST.
z
usammenbau
SCHRITT 5
SCHRITT 6
