4.3
AUFBAUSCHRITTE UPRIGHT BIKE U1x

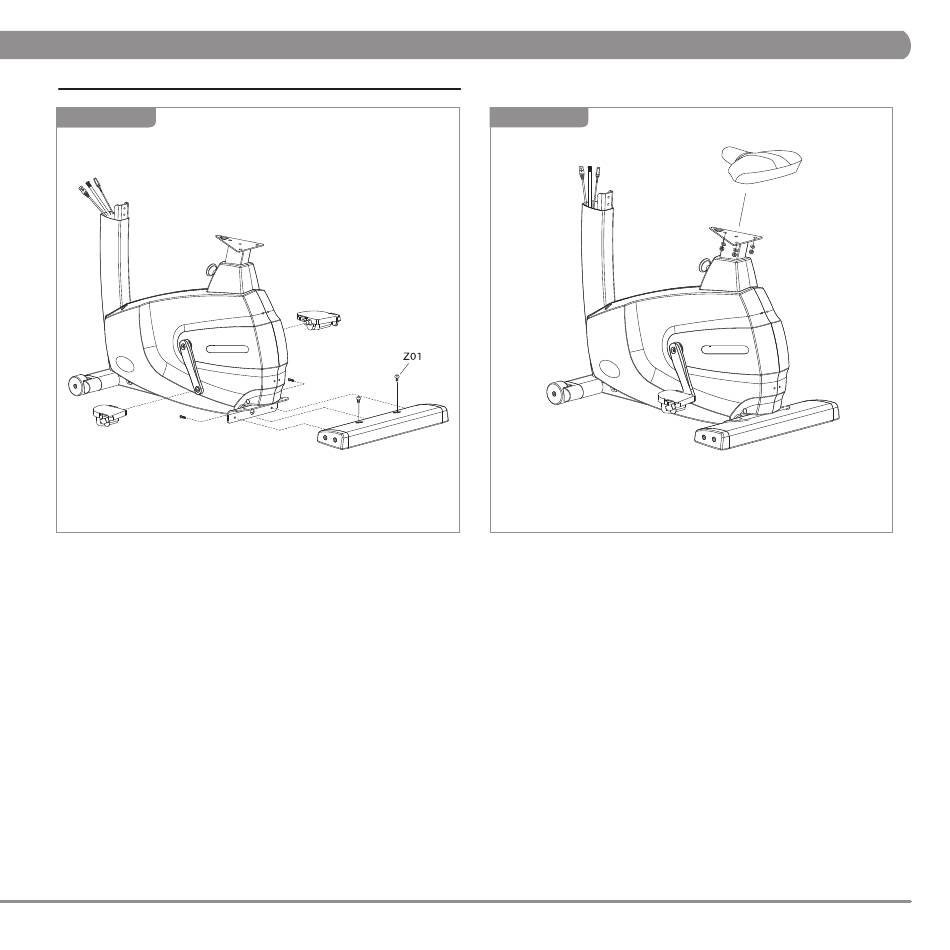

SCHRITT 1
SCHRITT 1
HINTERER FUSS: Bringen Sie den HINTEREN FUSS des Gerätes an die
richtige Stelle an der RÜCKSEITE DES FAHRRADS an, sodass die Gewinde
passend anliegen. Stecken Sie die vier Schrauben (Z01) durch den FUSS und
den RAHMEN und ziehen Sie diese mit Hilfe des #6 Inbusschlüssels (Z31)
fest.
PEDALE: Bringen Sie die PEDALE mit Hilfe des Gabelschlüssels (Z32) an der
dafür vorgesehenen Stelle an. Das Matrix-Logo auf den PEDALGURTEN muss
nach oben zeigen. Beachten Sie: Seien Sie beim Festschrauben vorsichtig mit
dem Einschraubgewinde, um eine Beschädigung zu vermeiden. Etwas Schmier-
fett kann helfen, die Schrauben einfacher und korrekt fest zu ziehen. Drehen
Sie die Radachse der linken Pedale gegen den Uhrzeigersinn, wenn Sie es auf
dem Kurbelarm befestigen und die rechte Pedale im Uhrzeigersinn.
KAPITEL 4: t
eIlelIste und
z
usammenbau
SCHRITT 2
Entfernen Sie die Gewindemuttern von der unteren Seite des SITZES. Bef-
estigen Sie den SITZ mit diesen Gewindemuttern auf der SATTELSTÜTZE.
Befestigen Sie sie mit dem Gabelschlüssel (Z32).
9
