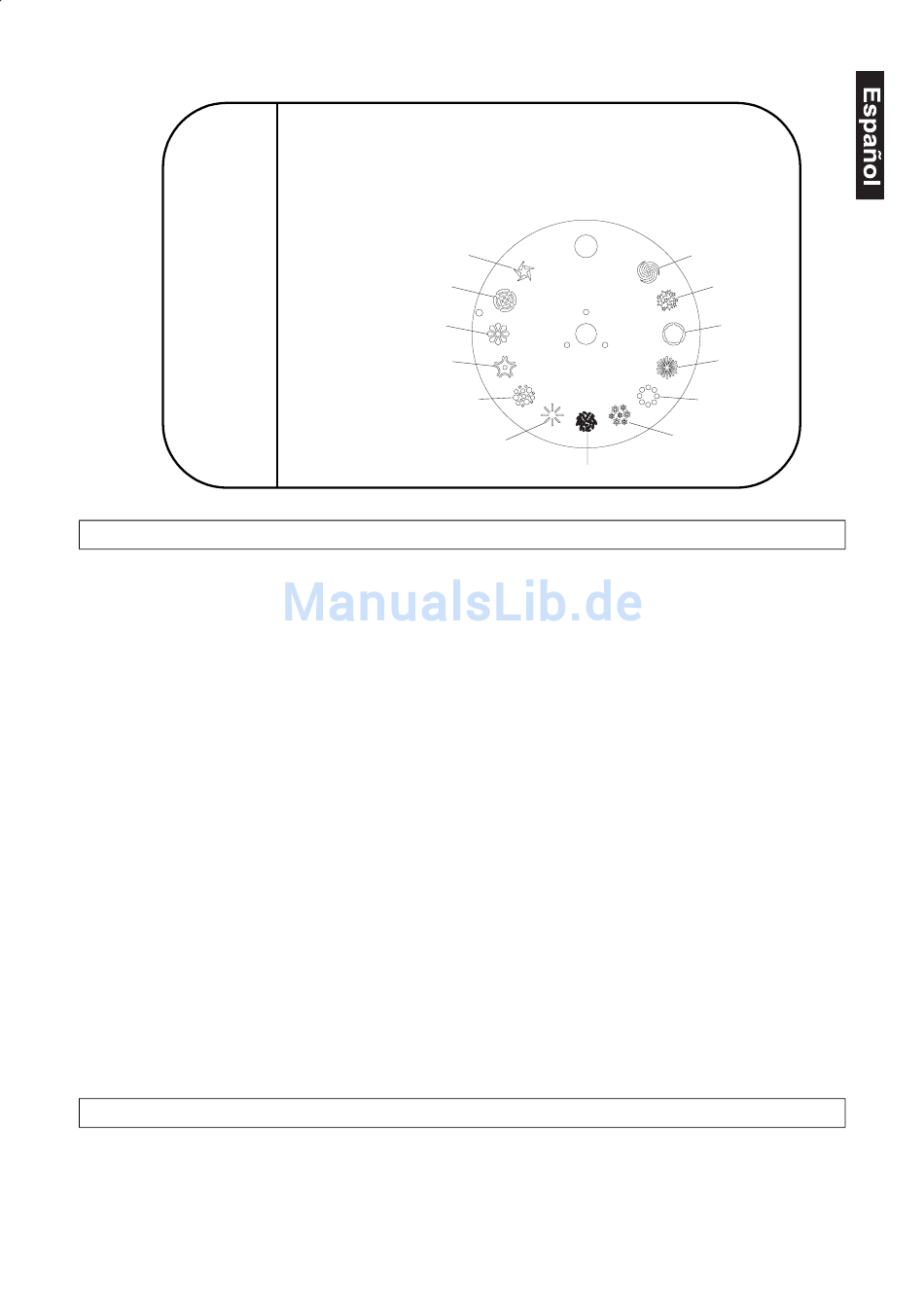

Canal 4 - Shutter, efecto flash, gobos
0 - 5
6 - 63
64 - 127
128 - 132
133 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
Vd. puede ajustar la dirección de comienzo mediante la unidad de control en la cabeza del proyector. La
dirección de comienzo es el primer canal en lo cual el proyector reaccionará a señales del controlador.
Por ejemplo, si Vd. ajuste la dirección de comienzo a 5, el proyector ocupa los canales 5 hasta 8.
Por favor, asegúrese de que los canales de control no se entrelazan, para que el SC-240 funcione
correctamente y independientemente de otros aparatos de la cadena DMX.
Los proyectores con la misma dirección de comienzo funcionarán sincronizadamente.
Procedimiento:
1. Conecte el SC-240 y espere hasta que el aparato haya terminado la reinicialización ("Setup") ("rES"
parpadea en la pantalla).
2. Vd. puede moverse en el menú mediante las teclas Up/Down hasta que la pantalla muestre "001".
Confirme la selección con la tecla Enter y "001" comienza a parpadear.
3. Pulse las teclas Up/Down para seleccionar la dirección de comienzo deseada.
4. Pulse la tecla Enter para confirmar.
Control:
Después de ajustar la dirección de comienzo, Vd. puede controlar el SC-240 mediante su controlador DMX.
Note:
1. Conecte el SC-240. El aparato controla si recibe datos DMX-512 o no. Si no recibe datos, la pantalla
comienza a parpadear y muestra "001" con la dirección de comienzo ajustada.
El aviso de error aparece
-si no cable XLR (cable de señal del controlador) habia sido puesto en la entrada DMX del SC-240.
-si el controlador está desconectado o defecuoso.
-el cable o la clavija esta defectuoso o el cable de señal no está conectado correctamente.
Atención: En el ulterior proyector, la cadena DMX tiene que ser terminada con un resistor de terminación
para que los aparatos funcionen correctamente.
La unidad de control se encuentra en la cabeza y ofrece varias posibilidades. Por ejemplo, Vd. puede
ajustar la dirección de comienzo, comenzar el programa de test o un Reset. Además, Vd. puede llamar
funciones especiales.
Vd. puede moverse en el menú mediante las teclas Up/Down.
En la pantalla aparece: "001, rPA, rtil, tST, rES"
Shutter cerrado
No funcion (Shutter abierto)
Efecto flash de lento hasta rápido (8 flashes/segondo como máximo)
Shutter cerrado
Reset
No funcion (Shutter abierto)
Shutter cerrado
Gobo 1
Gobo 1
Gobo 2
Gobo 3
Gobo 2
Gobo 4
Gobo 5
Gobo 3
Gobo 6
Gobo 7
Gobo 4
Gobo 8
Gobo 9
Gobo 5
Gobo 10
Gobo 11
Gobo 6
Gobo 12
Gobo 13

Direccionamiento del proyector

Unidad de control

51
Gobo 13
Gobo 12
Gobo 11
Gobo 10
Gobo 9
Gobo 8
Gobo 7
