Steuerkanal 4 - Shutter, Strobe, Gobos; Adressierung Des Projektors - Futurelight SC-240 Scanner Bedienungsanleitung

Steuerkanal 4 - Shutter, Strobe, Gobos

0 - 5
6 - 63
64 - 127
128 - 132
133 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
Über das Control Board am Projektorkopf können Sie die DMX Startadresse definieren. Die Startadresse ist
der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 5 definieren belegt der Projektor die Steuerkanäle 5 bis 8.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
SC-240 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere SC-240 auf eine Adresse definiert, arbeiten sie synchron.
Vorgehensweise:
1. Schalten Sie den SC-240 ein und warten Sie, bis das Gerät den Setup beendet hat (auf dem Display
blinkt "rES").
2. Über die Up- und Down-Tasten können Sie sich durch das Menü bewegen, bis Sie den auf dem Display
"001" erscheint. Bestätigen Sie mit der Enter-Taste, und der Buchstabe "001" beginnt zu blinken.
3. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse auszuwählen.
4. Drücken Sie die Enter-Taste zur Bestätigung.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den SC-240 über Ihren Controller ansteuern.
Bitte beachten Sie:
1. Schalten Sie den SC-240 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, beginnt die Anzeige zu blinken und es erscheint "001" mit der definierten
Startadresse.
Die Fehlermeldung erscheint, wenn
- keine 3-polige XLR-Leitung (DMX-Signalleitung vom Controller) in die DMX-Eingangsbuchse des SC-240
gesteckt wurde.
- der Controller ausgeschaltet oder defekt ist.
- die Leitung oder der Stecker defekt ist oder die Signalleitung nicht richtig eingesteckt ist.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120
werden damit die Geräte korrekt funktionieren.
Shutter geschlossen
Keine Funktion (Shutter offen)
Strobe-Effekt langsam bis schnell (max. 8 Blitze/Sekunde)
Shutter geschlossen
Reset
Keine Funktion (Shutter offen)
Shutter geschlossen

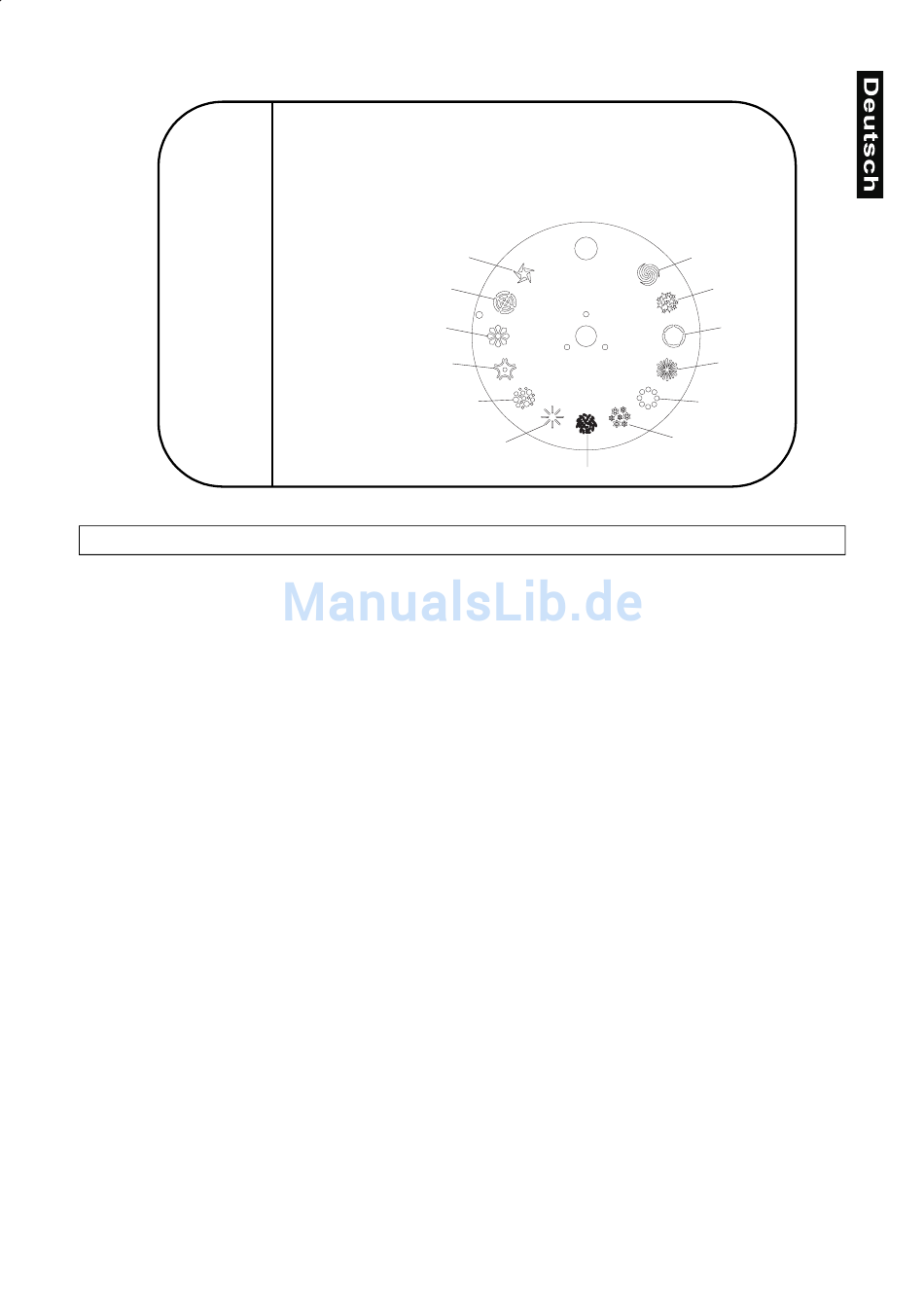

Gobo 1
Gobo 1
Gobo 2
Gobo 3
Gobo 2
Gobo 4
Gobo 5
Gobo 3
Gobo 6
Gobo 7
Gobo 4
Gobo 8
Gobo 9
Gobo 5
Gobo 10
Gobo 11
Gobo 6
Gobo 12
Gobo 13

Adressierung des Projektors

12
Gobo 13
Gobo 12
Gobo 11
Gobo 10
Gobo 9
Gobo 8
Gobo 7
Ω
. Widerstand abgeschlossen
