Das Control Board befindet sich am Projektorkopf und bietet mehrere Möglichkeiten. So lassen sich z. B. die
DMX-Startadresse eingeben, ein Testprogramm abspielen oder ein Reset durchführen. Außerdem lassen
sich Spezialfunktionen abrufen.

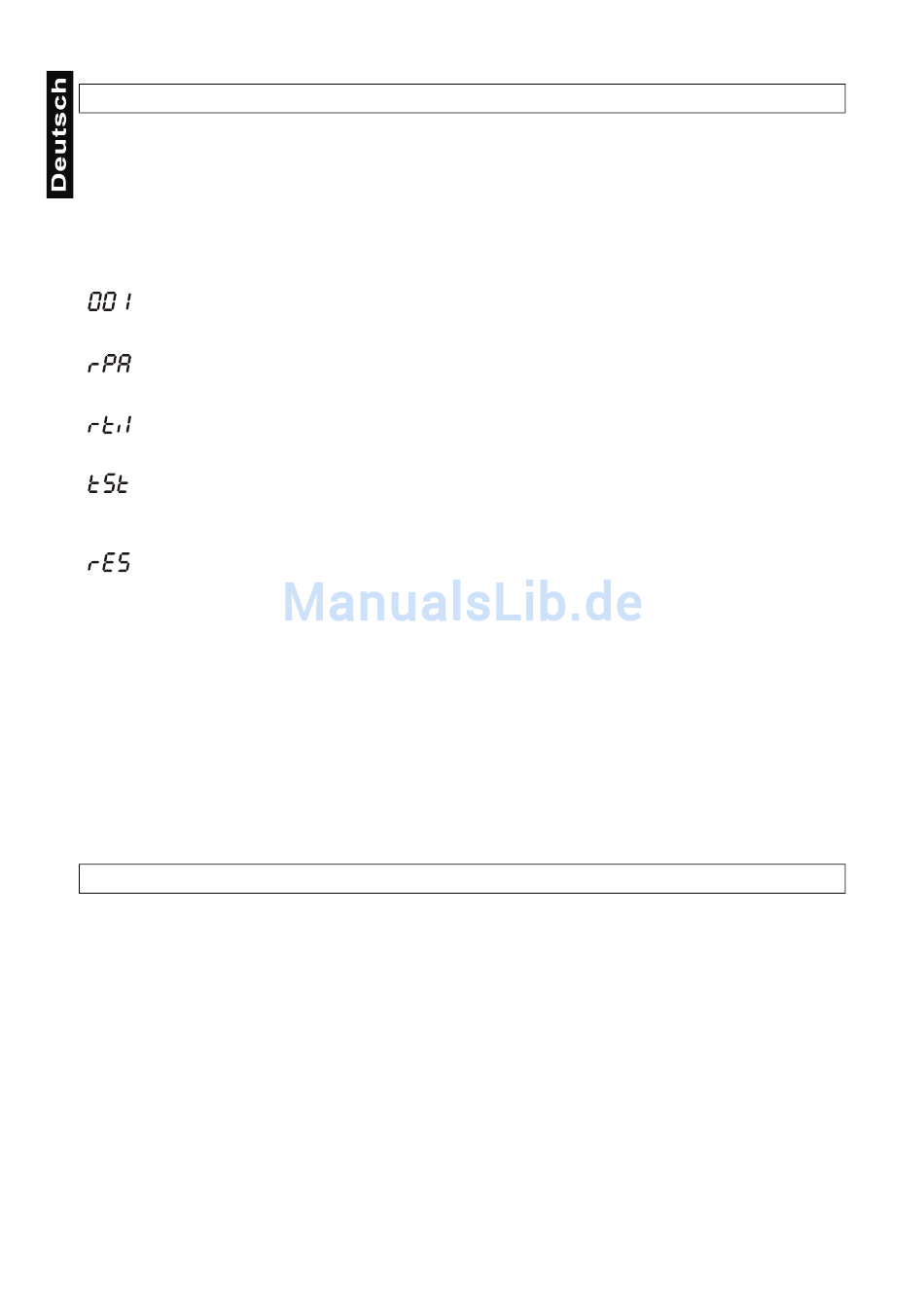

Über die Up-/Down-Tasten können Sie sich innerhalb des Menüs bewegen. Auf dem Display erscheinen
nacheinander: "001, rPA, rtil, tSt, rES". Zur Auswahl des gewünschten Menüpunktes drücken Sie die
Enter-Taste. Die jeweiligen Funktionen werden im Folgenden beschrieben.

Hauptfunktionen

- DMX-512 Startadresse einstellen:
"001" blinkt in der Anzeige. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse (001-509)
einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Panumkehrung:
Mit dieser Funktion lässt sich die Pan-Bewegung umkehren. Drücken Sie die Up-/Down-Tasten, um "ON"
oder "OFF" einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Tiltumkehrung:
Mit dieser Funktion lässt sich die Tilt-Bewegung umkehren. Drücken Sie die Up-/Down-Tasten, um "ON"
oder "OFF" einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
- Testprogramm
Mit dieser Funktion können Sie das Testprogramm des Projektors aktivieren. So lassen sich einige der
Möglichkeiten des SC-240 ohne externen Controller vorführen. Drücken Sie die Enter-Taste, um die
Sequenzen zu starten und "tSt" beginnt zu blinken.
- Reset aktivieren:
Drücken Sie die Enter-Taste, um den Reset zu aktivieren. Dadurch werden die Motoren neu justiert.

SPEC - Spezialfunktionen

Drücken Sie die Enter-Taste, um das Test-Program abzuspielen ("tSt" blinkt auf dem Display). Drücken und
Halten Sie gleichzeitig die Up- und Down-Taste bis auf dem Display "C08" (Kalibrierungswert des
Farbrades) erscheint. Über die Up-/Down-Tasten können Sie den Kalibrierungswert zwischen "C01-C15"
einstellen. Dabei bewegt sich das Rad in Mikroschritten, so dass sich die aktuelle Farbe leicht zentrieren
lässt.
Drücken Sie die Enter-Taste und auf dem Display erscheint "G08" (Kalibrierungswert des Goborades)
erscheint. Über die Up-/Down-Tasten können Sie den Kalibrierungswert zwischen "G01-G15" einstellen.
Dabei bewegt sich das Rad in Mikroschritten, so dass sich das aktuelle Gobo leicht zentrieren lässt.
Drücken Sie die Enter-Taste, um wieder zur Kalibrierung der Farben zurückzukehren oder drücken und
halten Sie die Enter-Taste bis auf dem Display "tSt" erscheint um die Kalibrierung abzuschließen.
Spannungsversorgung
EU-Modell: 210/230/250 V AC, 50/60 Hz ~
Leistungsaufnahme: 250 W
Sicherung: T 2,5 A, 250 V
Lampe
HIT 230 V/150 W G-12, 6000 Stunden
Optisches System
- Hochreflektierender, aluminiumbeschichteter Parabolreflektor
- Manueller Fokus
- 19° Standardobjektiv
Farben
- 11 dichroitische Filter plus weiß
- UV-Filter
- 3 dichroitische Halbfarben
- Farbwechsler mit einstellbarer Rotationsgeschwindigkeit

Control Board

Technische Daten
