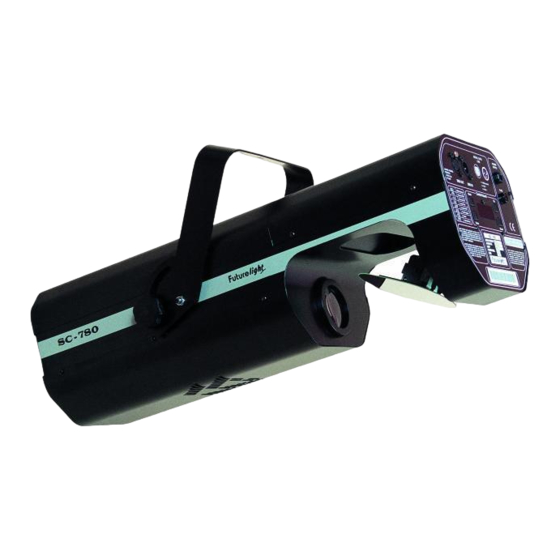

Futurelight Scan SC - 780 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Futurelight Anleitungen
  4. Lichtanlage
  5. Scan SC - 780
  6. Bedienungsanleitung

Futurelight Scan SC - 780 Bedienungsanleitung

Leistungsstarker scanner mit umfassenden features
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
© Copyright
Für weiteren Gebrauch aufbewahren !
Keep this manual for future needs !
Nachdruck verboten !
Gardez ce mode d'emploi pour des
Reproduction prohibited !
utilisations ultérieures !
Réproduction interdit !

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight Scan SC - 780

Inhaltszusammenfassung für Futurelight Scan SC - 780

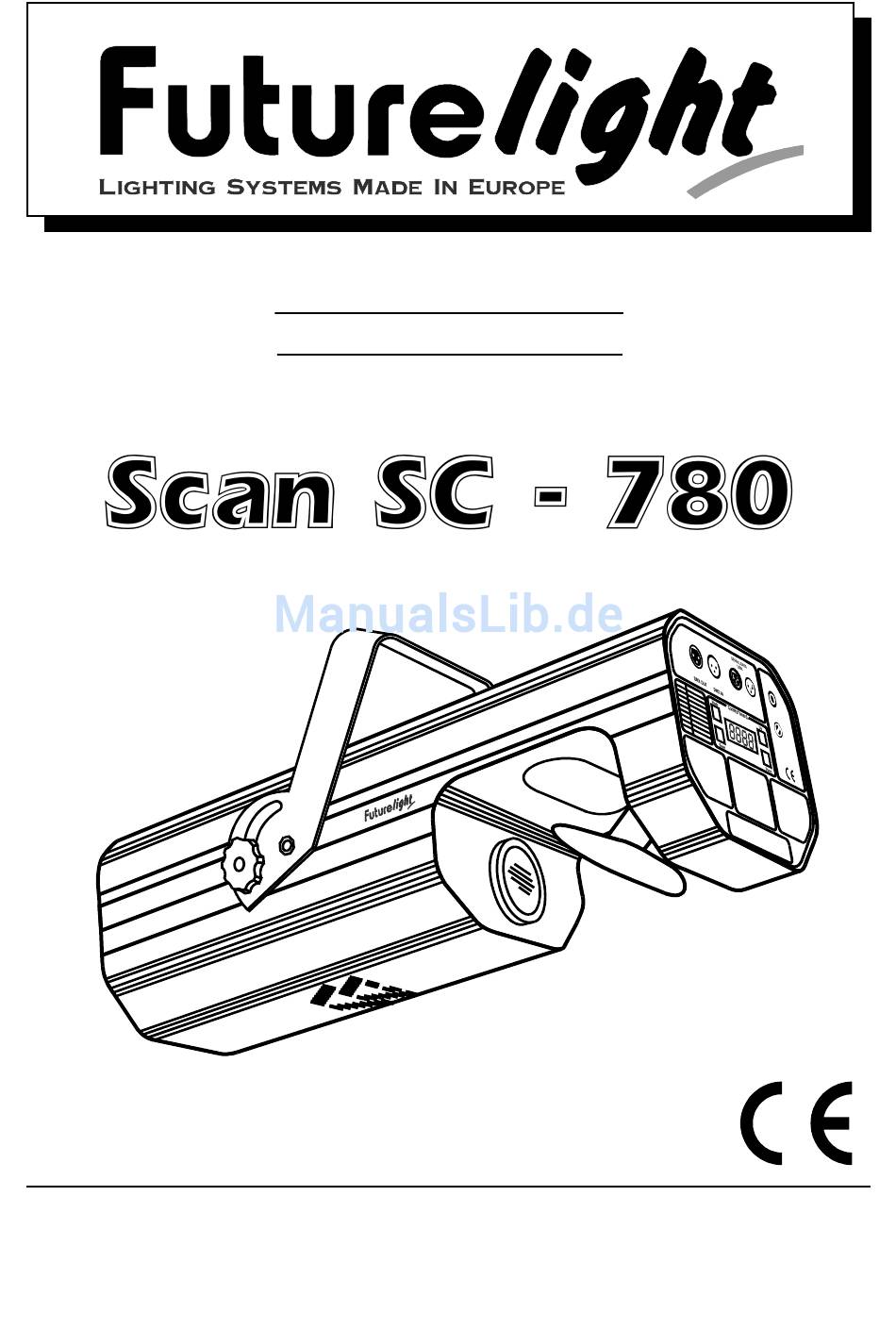

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D’EMPLOI © Copyright Für weiteren Gebrauch aufbewahren ! Keep this manual for future needs ! Nachdruck verboten ! Gardez ce mode d’emploi pour des Reproduction prohibited ! utilisations ultérieures ! Réproduction interdit !
  • Seite 2 FUTURELIGHT SC-980 für HMI 1200 W ........51832325 FUTURELIGHT SCAN H-150 für EFR-Lampe 150W ....51832330 FUTURELIGHT DP H250 für 24 V/250 W G-6,35 ......51832340 FUTURELIGHT DP 200 für MSD 200 W Lampe ......51832342 FUTURELIGHT DV 200 für MSD 200 W Lampe ......51832344 FUTURELIGHT DOMINATOR MKII DMX HMI 1200 ....

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheit ........................4 1.1 Sicherheitshinweise ....................4 1.2 Bestimmungsgemäße Verwendung ................4 2. Einführung ........................6 2.1 Einsetzen der Lampe ....................6 3. Installation ........................7 3.1 Allgemeine Hinweise ....................7 3.2 Anschluß ans Netz ...................... 7 3.3 Anschluß an den DMX-512 Controller / Verbindung Projektor - Projektor ....7 4.

  • Seite 4: Sicherheit

    Achtung ! Gerät vor Feuchtigkeit und Nässe schützen ! Vor Öffnen des Gerätes Netzstecker ziehen ! LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! 1. Sicherheit 1.1 Sicherheitshinweise Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Betriebsanleitung genau beachten...
  • Seite 5 korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einem warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, daß...

  • Seite 6: Einführung

    16 DMX-Steuerkanäle • Passende FUTURELIGHT Controller: C-64 MKII Controller, C-128 Controller, CP-192 Controller 2. Einführung Wir freuen uns, daß Sie sich für einen FUTURELIGHT SC-780 entschieden haben. Sie haben hiermit ein intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben. Nehmen Sie den FUTURELIGHT SC-780 aus der Verpackung.

  • Seite 7: Installation

    Schließen Sie das Gerät über den Netzstecker ans Netz an. 3.3 Anschluß an den DMX-512 Controller / Verbindung Projektor - Projektor Wir empfehlen den FUTURELIGHT CP-192 Controller, der speziell für die 7er Serie entwickelt wurde. Die Verbindung zwischen Controller und Projektor, sowie zwischen Projektor und Projektor, muß mit einem zweipoligen geschirmten Kabel erfolgen.

  • Seite 8: Bedienung

    4. Bedienung 4.1 Funktionen der Steuerkanäle 4.1.1 Steuerkanal 1 - Pan Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden.

  • Seite 9: Steuerkanal 8 - Statische Gobos

    Offen/weiß Türkis Cyan Grün Magenta Hellblau Gelb Grün Pink Blau Orange 128 - 190 Rainboweffekt vorwärts mit absteigender Geschwindigkeit 191 - 192 Keine Rotation 193 - 255 Rainboweffekt rückwärts mit zunehmender Geschwindigkeit 4.1.8 Steuerkanal 8 - Statische Gobos Offen 64 - 95 Goboradrotation vorwärts schnell bis langsam Statisch 97 - 127...

  • Seite 10: Funktionen Der Steuerkanäle - 8 Bit

    4.1.11 Steuerkanal 11 - Rotierende Gobos 0 - 31 Offen 32 - 63 Rot. Gobo 1 (Dichro) 64 - 95 Rot. Gobo 2 (Glas) 96 - 127 Rot. Gobo 3 (Glas) 128 - 159 Rot. Gobo 4 (Glas) 160 - 191 Rot.

  • Seite 11: Adressierung Des Projektors

    5. Adressierung des Projektors Über das Control Board am Projektorkopf können Sie die DMX Startadresse definieren. Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert. Wenn Sie die Startadresse z. B. auf 5 definieren belegt der Projektor die Steuerkanäle 5 bis 20. Bitte vergewissern Sie sich, daß...

  • Seite 12: Farbrad

    6.3 Farbrad Der SC-780 verfügt über ein Farbrad mit 12 Positionen - 11 dichroitische Farben und eine offene Position. Das Rad kann jederzeit zwischen zwei Farben angehalten werden. Außerdem läßt sich das Farbrad mit verschiedenen Geschwindigkeiten rotieren - der sogenannte Rainbow-Effekt entsteht. 6.4 Statisches Goborad Dieses Rad verfügt über 8 austauschbare Metallgobos, 2 Dichro-Gobos, 1 Multicolor-Gobo und 1 offene Position.

  • Seite 13: Hauptfunktionen

    Auf dem Display erscheinen nacheinander: Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Die jeweiligen Funktionen werden im folgenden beschrieben. 7.1 Hauptfunktionen - DMX-512 Startadresse einstellen: Der Buchstabe "A" blinkt. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse (001-496) einzustellen.
  • Seite 14 - manuelle Ansteuerung: Mit dieser Funktion läßt sich der Projektor manuell ansteuern. Drücken Sie die Up-/Down-Tasten, um die gewünschte Funktion auszuwählen. Drücken Sie die Enter-Taste zur Bestätigung oder die Mode-Taste, um abzubrechen. - DMX-Werte: Anzeige der aktuellen DMX-Werte jedes Kanals. Drücken Sie die Up-/Down-Tasten, um den gewünschten Kanal auszuwählen.
  • Seite 15 - automatische Anpassung der Lüftergeschwindigkeit Ab einer gewissen Temperatur wird die Lüftergeschwindigkeit automatisch erhöht, um einen Ausfall des Gerätes zu verhindern. Diese Automatik kann sich bis zu sieben Mal wiederholen, bis die Innnentemperatur wieder ein unkritischen Niveau erreicht hat. - Lüftergeschwindigkeit niedrig/Lampenabschaltung Die Lüftergeschwindigkeit bleibt so lange niedrig, bis die Innentemperatur des Projektors den Maximalwert überschritten wird.

  • Seite 16: Fehlermeldungen

    Channel Function COL. SGOB. EFEC. RGOB ROTG CALIBRATION CALIBRATION CALIBRATION CALIBRATION CALIBRATION 0 - 255 0 - 255 0 - 255 0 - 255 0 - 255 SMOOTH MICROSTEP MOVEMENT GOBOS PRISM ROTATING GOBO COLOURS EFFECT IRIS FOCUS STROBO DIMMER STROBO ROTATION GOBOS...

  • Seite 17: Technische Daten

    Diese Fehlermeldung erscheint, wenn die Photodiode defekt ist. Bitte setzen Sie sich mit ihrem Fachhändler in Verbindung. Diese Fehlermeldung erscheint, wenn das Gerät kurzzeitig vom Netz getrennt wurde. Diese Fehlermeldung erscheint, wenn die Netzversorgung nicht auf 50 oder 60 Hz lautet. 9.

  • Seite 18: Wartung Und Reinigung

    Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden. 11. Anhang Wir wünschen Ihnen mit Ihrem FUTURELIGHT SC-780 viel Spaß. Wenn Sie sich an die Anweisungen der vorliegenden Bedienungsanleitung halten, versichern wir Ihnen, daß Ihnen das Gerät lange viel Freude bereiten wird.
