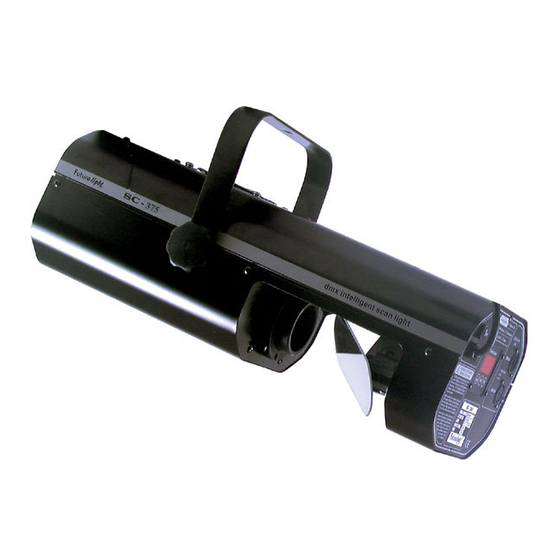

Futurelight SC-375 Bedienungsanleitung
Scanner
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
© Copyright
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight SC-375
Inhaltszusammenfassung für Futurelight SC-375

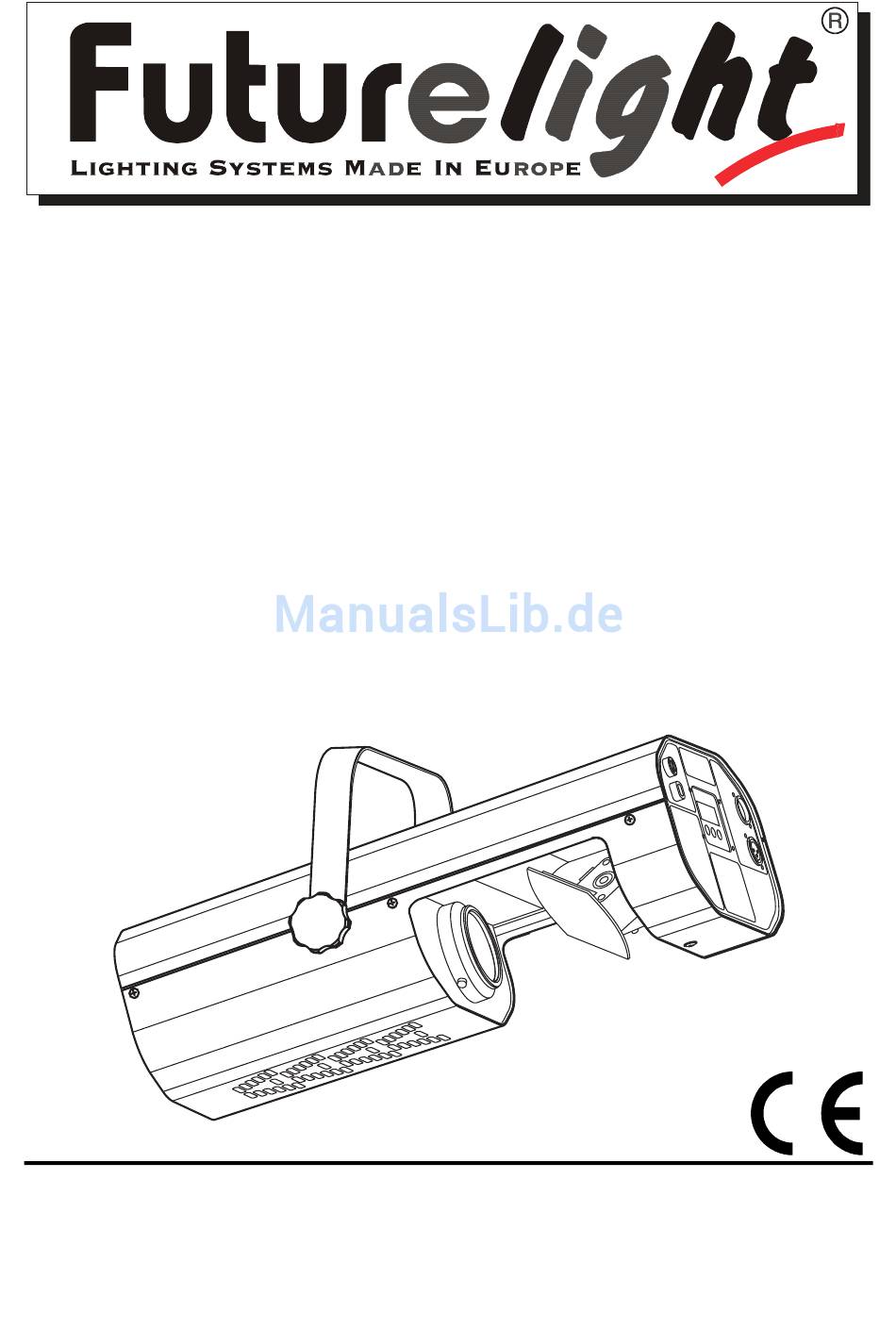

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO © Copyright Für weiteren Gebrauch aufbewahren! Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
-
Seite 3: Inhaltsverzeichnis
SC-375 Scanner Bedienungsanleitung Inhaltsverzeichnis Einführung ......................... 4 Features.......................... 4 Geräteübersicht ......................4 Sicherheit........................... 5 Sicherheitshinweise ......................5 Bestimmungsgemäße Verwendung ................6 Installation ......................... 7 Einsetzen/Wechseln der Lampe ..................7 Strahlenverlauf........................ 8 Projektormontage......................8 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ....10 DMX-Protokoll ......................... -
Seite 4: Einführung
LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Einführung Wir freuen uns, dass Sie sich für einen FUTURELIGHT SC-375 entschieden haben. Sie haben hiermit ein intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben. Nehmen Sie den FUTURELIGHT SC-375 aus der Verpackung. -
Seite 5: Sicherheit
Rückseite: 6 - DMX Ausgang 7 - DMX Eingang 8 - Netzanschluss 9 - Sicherungshalter 10 - Control Board Control Board: 11 - Enter-Taste 12 - Up-Taste 13 - Down-Tasten 14 - Display Sicherheit Sicherheitshinweise ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 6: Bestimmungsgemäße Verwendung
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an! Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange- geben. -
Seite 7: Installation
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. -
Seite 8: Lampenjustierung
Lampenjustierung Schraube A Schraube B Schraube C Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). Zentrieren Sie den "Hot Spot"... - Seite 9 Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
-
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Lichteffekte sollten im Allgemeinen nicht über Dimmerpacks geschaltet werden. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. -
Seite 11: Dmx-Protokoll
DMX-Protokoll Funktionen der Steuerkanäle Steuerkanal 1 - Horizontale Spiegelbewegung (Pan) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal (TILT). -
Seite 12: Steuerkanal 4 - Shutter, Strobe, Gobos
Werden mehrere SC-375 auf eine Adresse definiert, arbeiten sie synchron. Vorgehensweise: 1. Schalten Sie den SC-375 ein und warten Sie, bis das Gerät den Setup beendet hat (auf dem Display blinkt "rES"). 2. Über die Up- und Down-Tasten können Sie sich durch das Menü bewegen, bis Sie den auf dem Display "001"... -
Seite 13: Control Board
- Testprogramm Mit dieser Funktion können Sie das Testprogramm des Projektors aktivieren. So lassen sich einige der Möglichkeiten des SC-375 ohne externen Controller vorführen. Drücken Sie die Enter-Taste, um die Sequenzen zu starten und "tSt" beginnt zu blinken. - Reset aktivieren: Drücken Sie die Enter-Taste, um den Reset zu aktivieren. -
Seite 14: Reinigung Und Wartung
Gobos - 13 statische Gobos plus offen Strobe - Strobe-Effekt mit variabler Geschwindigkeit (1 - 8 Blitze pro Sekunde) Motor - 4 hochwertige Steppermotoren (gesteuert durch Mikroprozessoren) Elektronik - Digitaler Serieneingang DMX-512 - 4 Steuerkanäle: Steuerkanal 1 - Horizontale Spiegelbewegung (Pan) Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt) Steuerkanal 3 - Farben Steuerkanal 4 - Shutter, Strobe, Gobos... -
Seite 15: Anhang
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. Anhang Wir wünschen Ihnen mit Ihrem FUTURELIGHT SC-375 viel Spaß. Wenn Sie sich an die Anweisungen der vorliegenden Bedienungsanleitung halten, versichern wir Ihnen, dass Ihnen das Gerät lange viel Freude bereiten wird.
