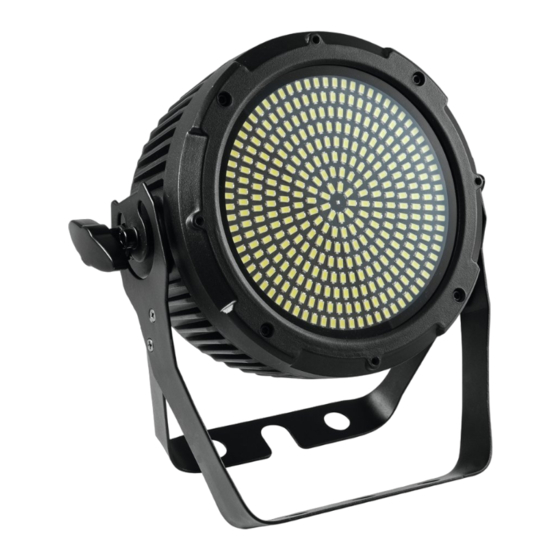

Futurelight PRO Slim Strobe SMD 5630 Bedienungsanleitung
Verwandte Anleitungen für Futurelight PRO Slim Strobe SMD 5630
Inhaltszusammenfassung für Futurelight PRO Slim Strobe SMD 5630

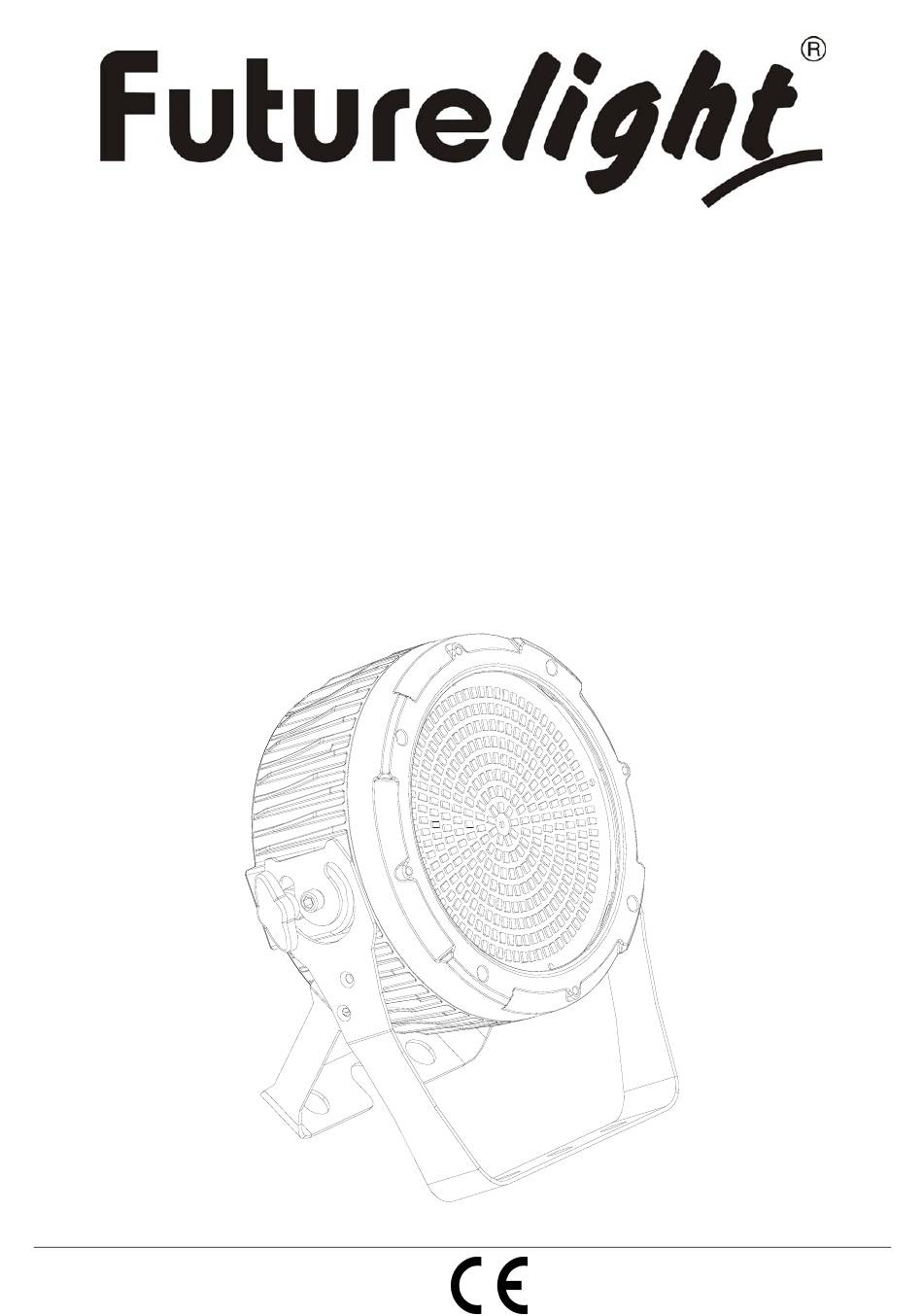

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PRO Slim Strobe SMD 5630 © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51842700 This user manual is valid for the article number 51842700 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/31 00082583.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein FUTURELIGHT PRO Slim Strobe SMD 5630 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Gerätebeschreibung
- - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf den angegebenen Wert nicht unterschreiten! Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. -
Seite 7: Geräteübersicht
Geräteübersicht (1) 3-poliger DMX-Eingang (2) Feststellschraube (3) 3-poliger DMX-Ausgang (4) Display (5) Spannungsversorgungs- eingang (6) Mode-Taste (7) Up-Taste (8) Stand-/Montagebügel (9) Sicherungshalter (10) Fangseilloch (11) Down-Taste (12) Enter-Taste (13) Spannungsver- sorgungsausgang (14) 5-poliger DMX-Eingang 14 15 12 13 (15) 5-poliger DMX-Ausgang INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. - Seite 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Das FUTURELIGHT PRO Slim Strobe SMD 5630 lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das FUTURELIGHT PRO Slim Strobe SMD 5630 vom Controller. -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Durch Drücken der Mode-Taste können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up/Down-Taste können Sie die Auswahl verändern. -
Seite 12: Dmx-Mode
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das PRO Slim Strobe SMD 5630 über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Wenn Sie die Startadresse im 12 Kanal-Modus, z. B. auf 13 definieren, belegt das Gerät die Steuerkanäle 13 bis 24. -
Seite 13: Dmx-Protokoll
DMX-Protokoll 1-Kanal-Modus Steuerkanal 1 - Strobe Decimal Hexad. Percentage Eigenschaft 00 05 0% 2% Blackout 6 249 06 F9 2% 98% Strobe-Effekt mit zunehmender Geschwindigkeit 250 255 FA FF 98% 100% Kontinuierlicher "Blindereffekt" 2-Kanal-Modus Steuerkanal 1 - Dimmer Decimal Hexad. Percentage Eigenschaft 0 255... - Seite 14 8-Kanal-Modus Steuerkanal 1 - LED-Kreis 1 Decimal Hexad. Percentage Eigenschaft 00 05 0% 2% Blackout 6 249 06 F9 2% 98% Strobe-Effekt mit zunehmender Geschwindigkeit 250 255 FA FF 98% 100% Kontinuierlicher "Blindereffekt" Steuerkanal 2 - LED-Kreis 2 Decimal Hexad. Percentage Eigenschaft 00 05...
- Seite 15 12-Kanal-Modus Steuerkanal 1 - LED-Kreis 1 Decimal Hexad. Percentage Eigenschaft 00 05 0% 2% Blackout 6 249 06 F9 2% 98% Strobe-Effekt mit zunehmender Geschwindigkeit 250 255 FA FF 98% 100% Kontinuierlicher "Blindereffekt" Steuerkanal 2 - LED-Kreis 2 Decimal Hexad. Percentage Eigenschaft 00 05...
-
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 17: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 80 W DMX-Steuerkanäle: 1/2/5/8/12 DMX512-Anschluss: 5-pol. und 3-pol. XLR Blitzfrequenz: 1-30 Hz Anzahl der LEDs: LED-Typ: SMD 5630, 6500 K Abstrahlwinkel: 120° Maße (BxTxH): 230 x 95 x 252 mm Gewicht: 3 kg Maximale Umgebungstemperatur T...
