Futurelight PHS-210 Bedienungsanleitung
Verwandte Anleitungen für Futurelight PHS-210
Inhaltszusammenfassung für Futurelight PHS-210

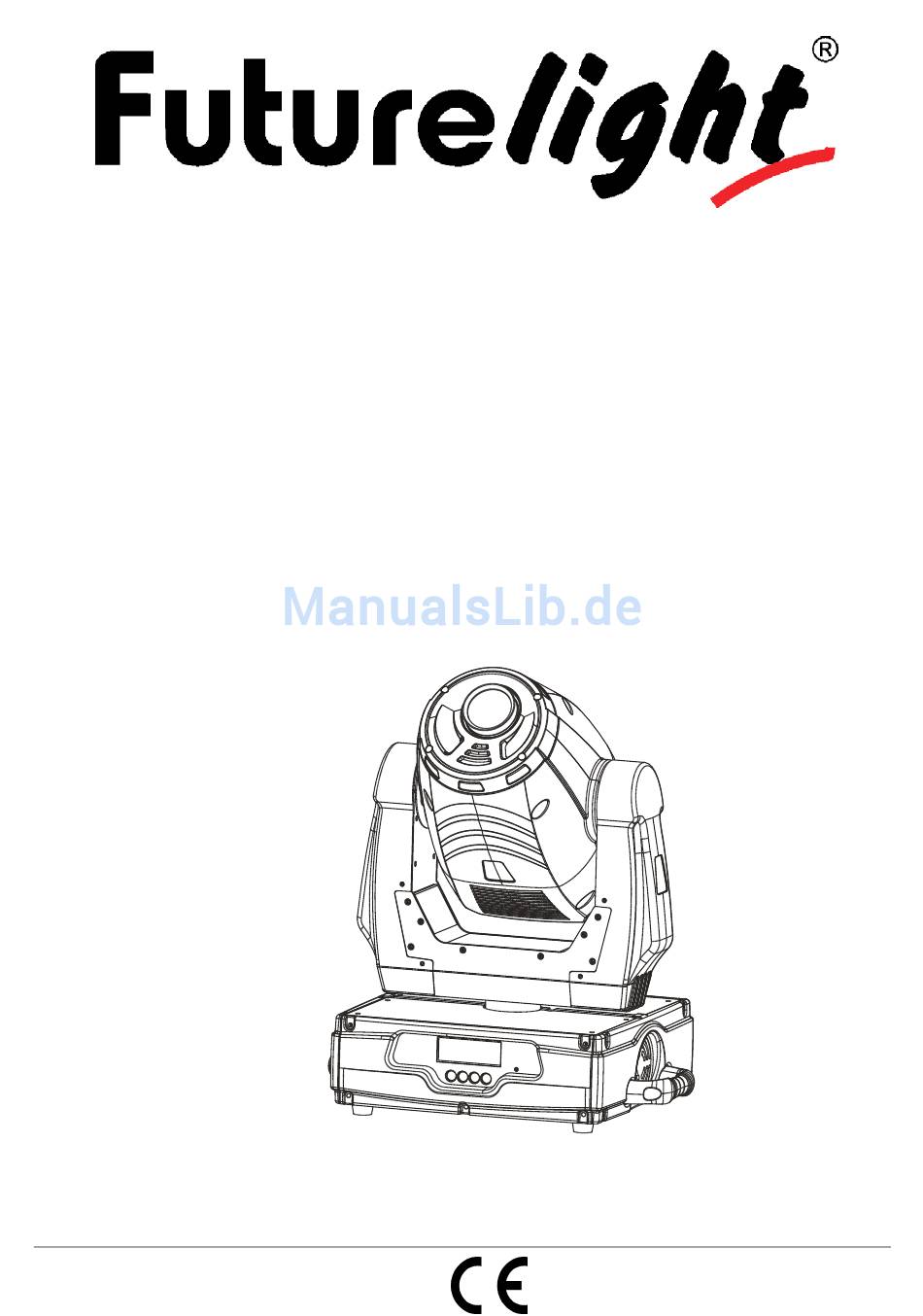

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PHS-210 Pro-Head-Spot © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................8 Features ................................. 8 Geräteübersicht.............................. 9 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Lampenjustierung............................11 Einsetzen/Austauschen von Gobos ......................11 Projektormontage............................12 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........15 Anschluss ans Netz............................ - Seite 3 OPERATION..............................41 Stand Alone operation..........................41 DMX-controlled operation ..........................41 Addressing ..............................41 DMX-protocol ............................... 42 Control Board ............................... 44 Function Mode ............................. 46 Information ..............................46 Lamp Control..............................47 Personality..............................47 Reset Function ............................. 49 Effect Adjust ..............................49 Users mode set ............................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHS-210 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PHS-210 aus der Verpackung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 7 betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht. Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°...
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Vielseitiger Moving-Head • DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich • 56 vorprogrammierte Szenen im Program Run für Standalone-Betrieb • Anzahl der Szenen im Program Run kann beliebig verändert werden • Die Szenen im Program Run lassen sich über das Control Board oder externen Controller individuell anpassen und in den Speicher laden •... -
Seite 9: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorkopf (3) Base (4) Tragegriff (5) Steuereinheit (6) LCD-Display (7) Mode/Esc-Taste (8) Up-Taste (9) Down-Taste (10) Enter-Taste (11) Mikrofon (12) Lüftergitter (13) Projektorarm (14) Lampensystem (15) Netzanschluss (16) Sicherungshalter (17) 3-polige DMX-Ausgangsbuchse (18) 3-polige DMX-Eingangsbuchse (19) Gummifuß 9/54 00053766.DOC, Version 1.1... -
Seite 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! -
Seite 11: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). -
Seite 12: Projektormontage
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Projektormontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Seite 13 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im...
- Seite 14 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M10 Schraube und Mutter mit den Omega- Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen Geräteunterseite ein. Drehen Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
-
Seite 15: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 16: Anschluss Ans Netz
Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PHS-210 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PHS-210 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 17: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (PAN) (innerhalb 630°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (TILT) (innerhalb 265°) Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT). - Seite 18 Steuerkanal 6 - Indizieren der rotierenden Gobos, Goborotation Decimal Hexad. Percentage Eigenschaft 0 127 00 7F 0% 50% Goboindizierung 128 189 80 BD 50% 74% Goborotation vorwärts mit abnehmender Geschwindigkeit 190 193 BE C1 75% 76% Keine Rotation 194 255 C2 FF 76% 100% Goborotation rückwärts mit zunehmender Geschwindigkeit...
-
Seite 19: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Esc-Taste, so dass sich das Display einschaltet. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü... - Seite 20 Service Password Password=XXX Passwort „050“ Lüfter Betriebsart Fan voltage HIGH/LOW Service setting einstellen Goborotation Gobo speed Slow/Quick Betriebsart einstellen Auto fans speed Feineinstellung der Fans Control High fans speed Lüfterleistung Low fans speed Display setting 05M, 01M-59M Display-Abschaltung Shutoff time Temperatureinheit Celsius Temperature C/F...
-
Seite 21: Function Mode
Function Mode Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. • Wählen Sie “Set DMX address” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste und stellen Sie die DMX-Adresse durch Drücken der Up/Down-Tasten ein. •... -
Seite 22: Lamp Control
Temperature info Innentemperatur Temperaturangabe im Inneren des Projektorkopfes (nahe CMY-Filter) in Grad Celsius/Grad Fahrenheit. Software version Mit dieser Funktion lässt sich die Software-Version des Gerätes auslesen. • Wählen Sie “Software version” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “V-X.X”, “X.X“ steht für die Versionsnummer, z. -
Seite 23: Personality
Personality Status settings DMX-Adresse über externen Controller Mit dieser Funktion können Sie die DMX-Startadresse über einen externen Controller einstellen. • Wählen Sie “Address via DMX” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. •... - Seite 24 PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. •...
-
Seite 25: Reset Function
Zurücksetzen auf Werkseinstellungen Mit dieser Funktion lässt sich das Gerät auf die Werkseinstellungen zurücksetzen. Alle Einstellungen werden auf Ihren Vorgabewert (grau unterlegt) zurück gesetzt. Evtl. abgespeicherte Szenen gehen verloren. Reset Function Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen. Dabei können Sie über die Up/Down-Tasten die verschiedenen Reset-Funktionen auswählen. - Seite 26 1“ vom Master gesendet und vom Slave empfangen. Ist „Slave 2“ eingestellt, empfängt es das „Auto Program Part 2“. Zum Starten eines Auto Programmes gehen Sie bitte wie folgt vor: 1.Slave-Einstellung • Wählen Sie “Function Mode” durch Drücken der Up/Down-Tasten. •...
-
Seite 27: Fehlermeldungen
Beispiel: Programm 2 enthält die Szenen: 10, 11, 12, 13; Programm 4 enthält die Szenen: 8, 9, 10 und Programm 6 enthält die Szenen: 12, 13, 14, 15, 16 Auto Pro Part 1 ist Programm 2; Auto Pro Part 2 ist Programm 3; Auto Pro Part 3 ist Programm 6 Die 3 Slave-Gruppen durchlaufen das Auto Programm in bestimmten Zeitabschnitten, wie die folgende Abbildung zeigt:... -
Seite 28: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 29: Technische Daten
Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn). Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
