Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor; Belegung Der Xlr-Verbindung; Aufbau Einer Seriellen Dmx-Kette - Futurelight SC-240 Scanner Bedienungsanleitung

Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Lichteffekte sollten im Allgemeinen nicht über Dimmerpacks geschaltet werden.
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!

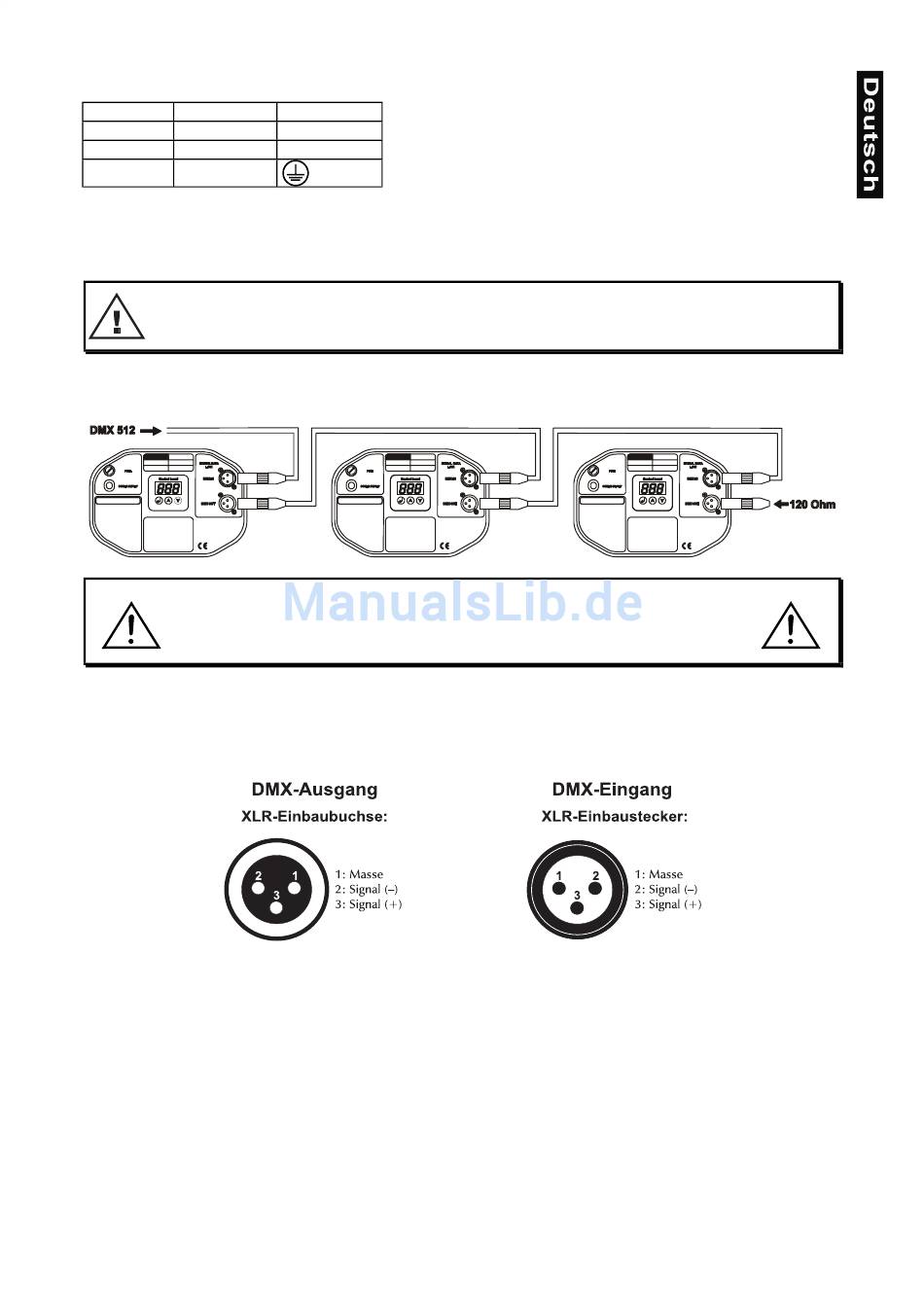

Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor

Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -
Kupplungen.

Belegung der XLR-Verbindung:

Wenn Sie die empfohlenen FUTURELIGHT-Controller verwenden, können Sie den DMX-Ausgang des
Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-
Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.

Aufbau einer seriellen DMX-Kette:

Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte
angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
und in den DMX-Ausgang am letzten Gerät gesteckt.
International
L
N
LEBENSGEFAHR!
Ω
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
10
