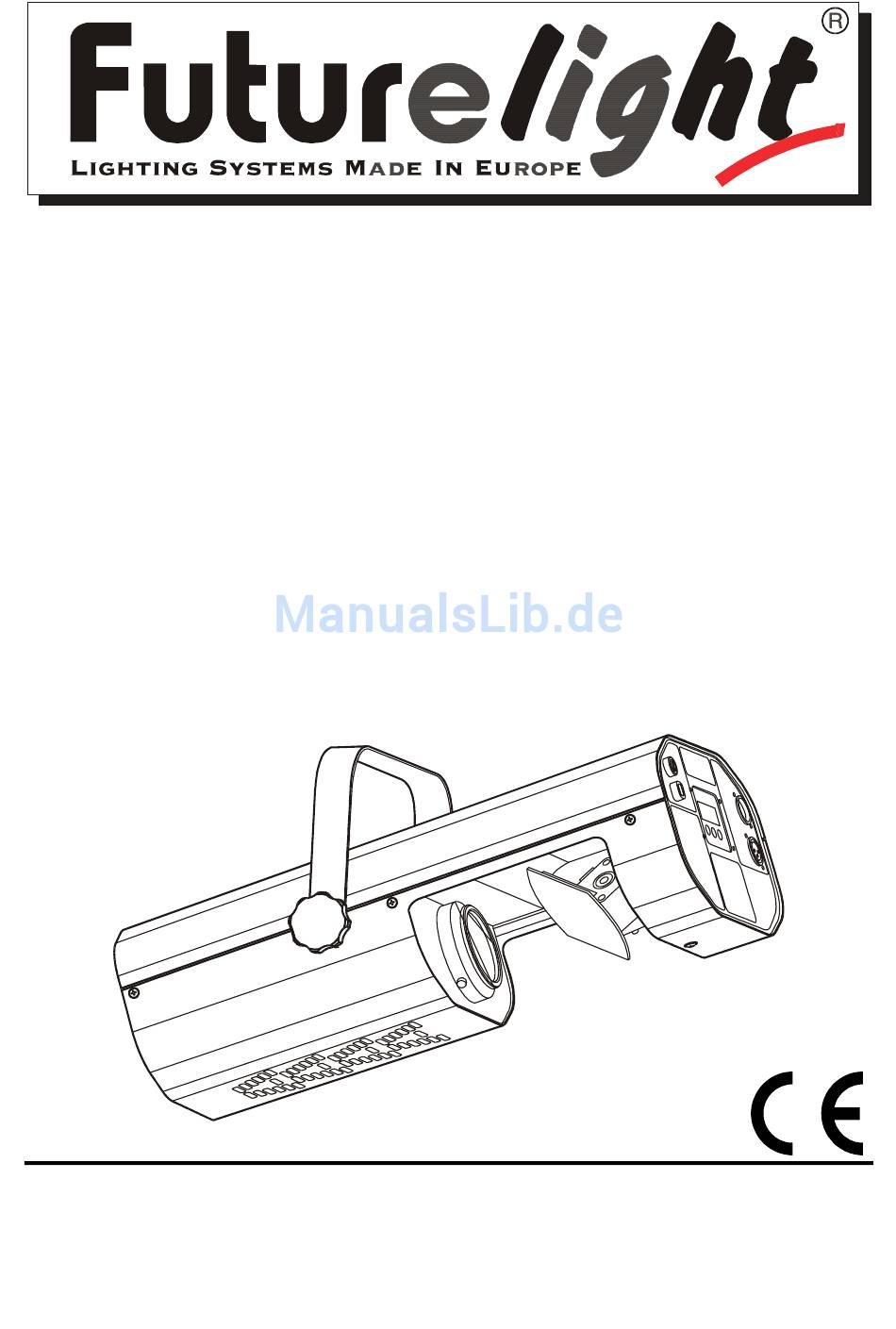

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
$
$.,3307
© Copyright
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight SC-240

Inhaltszusammenfassung für Futurelight SC-240

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO $  $.,3307 © Copyright Für weiteren Gebrauch aufbewahren! Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
  • Seite 2 FUTURELIGHT MIRACLE HMI 575 W lighting effect 51832090 FUTURELIGHT MIRACLE HMI 1200 W lighting effect 51832092 FUTURELIGHT CC-150 color-changer 51832100 FUTURELIGHT CC-200 PRO color-changer 51832200 FUTURELIGHT SC-240 scanner 51832281 FUTURELIGHT SC-370 scanner 51832286 FUTURELIGHT AS-200 Advertising Scan black 51832290 FUTURELIGHT AS-200 Advertising Scan white 51832291...

  • Seite 3: Inhaltsverzeichnis

    6&6FDQQHU %HGLHQXQJVDQOHLWXQJ Inhaltsverzeichnis 1. Sicherheit........................4 1.1 Sicherheitshinweise ....................4 1.2 Bestimmungsgemäße Verwendung................5 2. Einführung........................6 2.1 Features ........................6 2.2 Geräteübersicht ......................7 3. Installation ........................8 3.1 Einsetzen/Wechseln der Lampe ................8 3.2 Strahlenverlauf......................9 3.3 Projektormontage ......................9 3.4 Anschluss ans Netz ....................9 3.5 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor....10 4.

  • Seite 4: Sicherheit

    ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes Netzstecker ziehen! LESEN SIE VOR DER ERSTEN INBETRIEBNAHME ZUR EIGENEN SICHERHEIT DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! 1. Sicherheit 1.1 Sicherheitshinweise Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Betriebsanleitung genau beachten...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Niemals das Gehäuse während des Betriebes mit bloßen Händen berühren (Gehäuse erwärmt sich)! Ersetzen Sie die Lampe und Sicherungen nur durch Produkte gleichen Typs und gleicher Qualität. VORSICHT! AUGENSCHÄDEN! Blicken Sie niemals direkt in die Lichtquelle (gilt speziell für Epileptiker)!

  • Seite 6: Einführung

    B. Kurzschluss, Brand, elekrischem Schlag, Verbrennungen aufgrund ultravioletter Strahlung, Lampen- explosion, Abstürzen etc. verbunden. 2. Einführung Wir freuen uns, dass Sie sich für einen FUTURELIGHT SC-240 entschieden haben. Sie haben hiermit ein intelligens, leistungsstarkes und vielseitiges Beleuchtungssystem erworben. Nehmen Sie den FUTURELIGHT SC-240 aus der Verpackung.

  • Seite 7: Geräteübersicht

    2.2 Geräteübersicht 1 - Gehäuseschrauben 2 - Feststellschraube 3 - Bügel 4 - Linse 5 - Ablenkspiegel Rückseite: 6 - DMX Ausgang 7 - DMX Eingang 8 - Netzanschluss 9 - Sicherungshalter 10 - Control Board Control Board: 11 - Enter-Taste 12 - Up-Taste 13 - Down-Tasten 14 - Display...

  • Seite 8: Installation

    3. Installation 3.1 Einsetzen/Wechseln der Lampe LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Schrauben X und Y Zum Einsetzen der Lampe (HIT 230 V/150 W) öffnen Sie die kleine Abdeckung an der Rückseite des Gerätes wie in obenstehender Zeichnung, indem Sie die Kreuzschlitzschrauben X und Y lösen. Ziehen Sie nun vorsichtig das Lampensystem heraus.

  • Seite 9: Strahlenverlauf

    Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). Zentrieren Sie den "Hot Spot"...

  • Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    3.5 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem zweipoligen geschirmten Kabel erfolgen.

  • Seite 11: Dmx-Protokoll

    4. DMX-Protokoll 4.1 Funktionen der Steuerkanäle 4.1.1 Steuerkanal 1 - Horizontale Spiegelbewegung (Pan) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden. 4.1.2 Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal (TILT).

  • Seite 12: Steuerkanal 4 - Shutter, Strobe, Gobos

    Werden mehrere SC-240 auf eine Adresse definiert, arbeiten sie synchron. Vorgehensweise: 1. Schalten Sie den SC-240 ein und warten Sie, bis das Gerät den Setup beendet hat (auf dem Display blinkt "rES"). 2. Über die Up- und Down-Tasten können Sie sich durch das Menü bewegen, bis Sie den auf dem Display "001"...

  • Seite 13: Control Board

    - Testprogramm Mit dieser Funktion können Sie das Testprogramm des Projektors aktivieren. So lassen sich einige der Möglichkeiten des SC-240 ohne externen Controller vorführen. Drücken Sie die Enter-Taste, um die Sequenzen zu starten und "tSt" beginnt zu blinken. - Reset aktivieren: Drücken Sie die Enter-Taste, um den Reset zu aktivieren.

  • Seite 14: Wartung Und Reinigung

    - 13 statische Gobos plus offen Strobe - Strobe-Effekt mit variabler Geschwindigkeit (1 - 8 Blitze pro Sekunde) Motor - 4 hochwertige Steppermotoren (gesteuert durch Mikroprozessoren) Elektronik - Digitaler Serieneingang DMX-512 - 4 Steuerkanäle: Steuerkanal 1 - Horizontale Spiegelbewegung (Pan) Steuerkanal 2 - Vertikale Spiegelbewegung (Tilt) Steuerkanal 3 - Farben Steuerkanal 4 - Shutter, Strobe, Gobos...

  • Seite 15: Anhang

    9. Anhang Wir wünschen Ihnen mit Ihrem FUTURELIGHT SC-240 viel Spaß. Wenn Sie sich an die Anweisungen der vorliegenden Bedienungsanleitung halten, versichern wir Ihnen, dass Ihnen das Gerät lange viel Freude bereiten wird. Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
