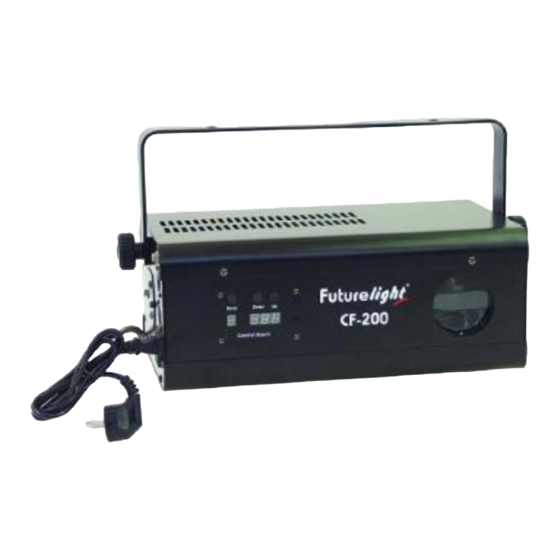

Futurelight CF-200 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

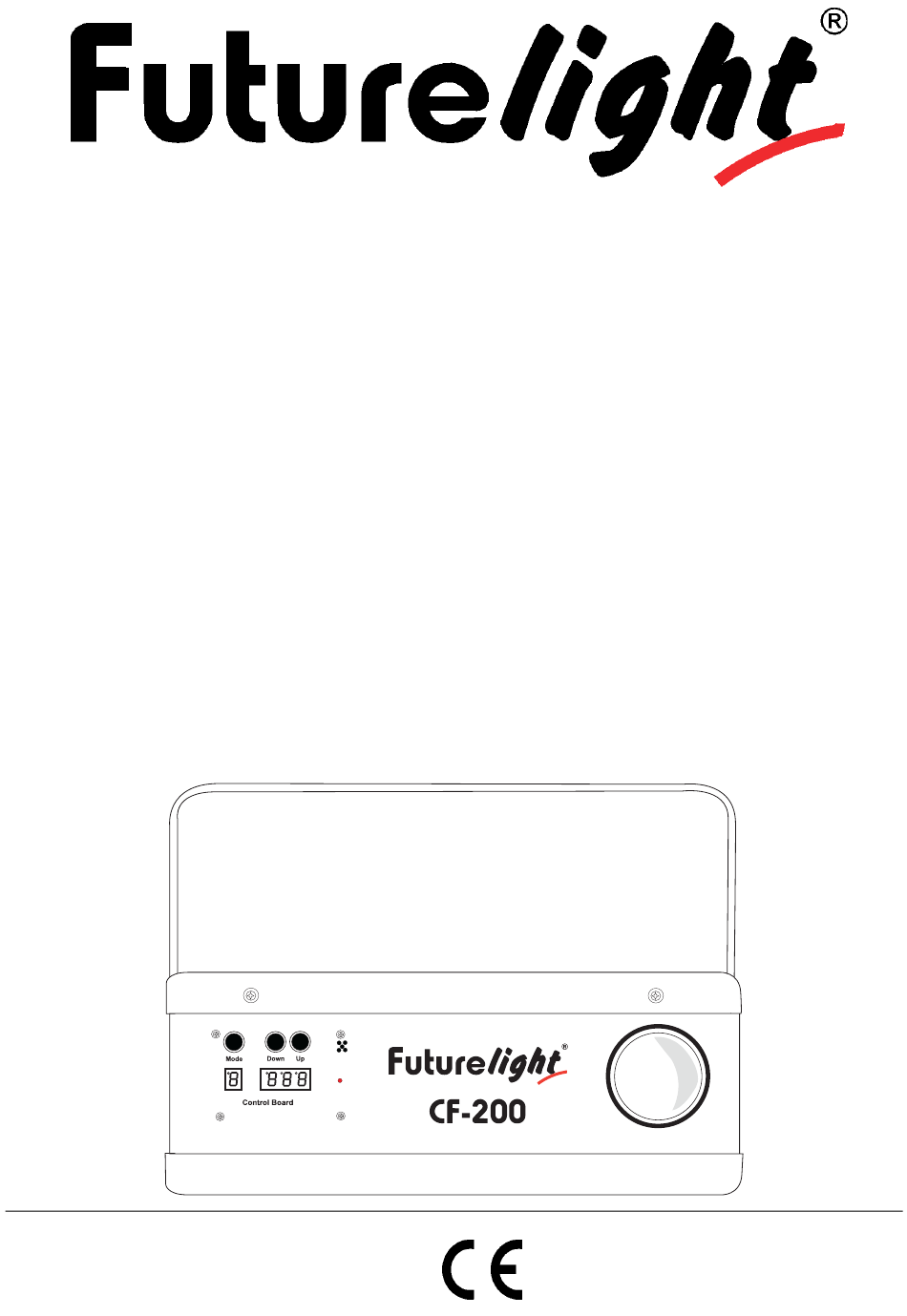

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
CF-200
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight CF-200

Inhaltszusammenfassung für Futurelight CF-200

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO CF-200 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht.............................. 7 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................9 Master/Slave-Betrieb............................ 11 Blackout-Buchse ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........11 Anschluss ans Netz............................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/54 51837540X18NXS_V_1_1.DOC...

  • Seite 4: Einführung

    - sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT CF-200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den CF-200 aus der Verpackung.

  • Seite 5: Bestimmungsgemäße Verwendung

    Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Seite 6: Gerätebeschreibung

    - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.

  • Seite 7: Geräteübersicht

    Geräteübersicht Future light Mode Down CF-200 Control Board (1) Hängebügel (2) Control Board (3) Gehäuse (4) Gehäuseschrauben (5) Objektivlinse/Fokus (6) Fangsicherung (7) Lampensystem (8) Feststellschraube (9) Sicherungshalter (10) Netzanschluss (11) DMX-Ausgangsbuchse (12) DMX-Eingangsbuchse (13) Blackout-Buchse 7/54 51837540X18NXS_V_1_1.DOC...

  • Seite 8: Installation

    (14) Mode-Taste Down (15) Down-Taste Mode (16) Up-Taste (17) Display (18) Mikrofon (19) Kontroll-LED Control Board INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe.

  • Seite 9: Lampenjustierung

    Vorgehensweise: Schritt 1: Lösen Sie die Befestigungsschrauben X und Y des Lampensystems und entnehmen Sie dieses vorsichtig aus dem Gehäuse. Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampenhalter. Schritt 3: Setzen Sie die Lampe vorsichtig in den Lampenhalter ein. Schritt 4: Führen Sie das Lampensystem wieder in das Gehäuse ein und ziehen Sie die Befestigungss- schrauben fest.
  • Seite 10 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.

  • Seite 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich zwei Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des CF-200 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert das Slave-Gerät, das über eine symmetrische Mikrofonleitung mit dem Master-...

  • Seite 12: Anschluss Ans Netz

    Der CF-200 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den CF-200 vom Controller und stellen Sie "Master Mode: Sound control" ein. 12/54...

  • Seite 13: Dmx-Gesteuerter Betrieb

    Nachdem Sie die Startadresse definiert haben, können Sie den CF-200 über Ihren Controller ansteuern. Bitte beachten Sie: 1. Schalten Sie den CF-200 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll- LED permanent.

  • Seite 14: Eigenschaft

    DMX-Wert Eigenschaft 0-10 Weiß 11-21 Magenta 22-32 Gelb 33-43 Dunkelblau 44-54 Hellgrün 55-65 Pink 66-76 Tiefblau 77-87 Dunkelorange 88-98 Hellgelb 99-109 Hellblau 110-120 Hellorange 121-127 Dunkelgrün 128-191 Rainboweffekt vorwärts mit abnehmender Geschwindigkeit 192-255 Rainboweffekt rückwärts mit abnehmender Geschwindigkeit Steuerkanal 4 – Gobos, Reset, Strobe DMX-Wert Eigenschaft Geschlossen...

  • Seite 15: Sicherungswechsel

    4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw.

  • Seite 16: Technische Daten

    PHILIPS MSD250 90V/250W GY-9,5 2000h Best.-Nr. 89106015 OSRAM HSD250/2 90V/250W GY9,5 3000h 7800K Best.-Nr. 89106110 PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 Empfohlene Controller: FUTURELIGHT CP-256 Controller Best.-Nr. 51834285 FUTURELIGHT CP-256/32 Controller Best.-Nr. 51834286 Wizard-512 DMX-Software + Interface Best.-Nr. 51860101 Wizard-1024 DMX-Software + Interface Best.-Nr.
