Telepítési útmutató
Műszaki adatok:
Nyomás (min. - max.): 1, 5 - 5,0 bar
Szerelvény átfolyása: szerelvény max. 15 l/perc
Szerelvény átfolyása: BASIC zuhanyfej 9 l/perc
Hőmérséklet: 10 °C - 45 °C (ügyeljen a leforrázásveszélyre)
Max hőmérséklet.: 70 °C (rövid ideig, pl. termikus fertőtlenítéshez – FIGYELEM: leforrázásveszély!)
Telepítési útmutató:
Gondoskodni kell a DIN 1988 300. része, ill. az MSZ-EN 806-3 szerinti megfelelő méretezésről. Figyelembe kell venni a DIN 1988 100.
részének (Ivóvíz védelme, az ivóvíz minőségének betartása), valamint az MSZ-EN 1717 (Ivóvíz szennyezés elleni védelme vízellátó
rendszerekben) előírásait.
Vízminőségek:
A SCHELL zuhanyszerelvények alkalmasak a 2001. évi német ivóvízrendelet szerinti ivóvízellátó rendszerekben történő felhasználásra.
Rendszertől függően a szerelvényekben érzékeny részegységek találhatók, melyeket óvni kell a szennyeződésektől és a vízkőlerakódástól.
Szükség esetén visszaöblítő szűrőt és vízkőmentesítő berendezést kell betervezni (10° nk feletti keménységű víz esetén). Ha a szerelvénye-
ket olyan ásványvízzel kívánják üzemeltetni, melyek összetevői hajlamosak a kicsapódásra vagy különösen aggresszívek a fém szerkezeti
anyagokkal szemben, akkor az üzemeltetés csak engedélyezés után lehetséges.
Általános szerelési tudnivalók:
Korrózióálló szerkezeti anyagokat alkalmazzon. A menettömítést csak engedélyezett tömítőanyagokkal (pl. tefl onszalag vagy kender)
végezze. Ne lépje túl a szokásos meghúzási nyomatékokat!
Ritkán használt szerelvények:
A csővezetést úgy kell kialakítani, hogy ne keletkezhessen vízpangás (gyűrűvezeték). Amennyiben szükséges, a szerelvények mögé
öblítőszelepeket kell felszerelni. Hosszabb állás utáni használat esetén először folyassa ki a vizet (lásd a Szövetségi Környezetvédelmi
Hivatal ajánlását).
Legionella elleni védelem:
Magas Legionella-koncentráció veszélye esetén beépített öblítőszeleppel rendelkező szerelvényeket (SCHELL LINUS DP-C-T/DP-SC-T)
kell alkalmazni termikus fertőtlenítés céljából vagy a DVGW W 551 munkalap szerinti más intézkedésket kell foganatosítani. Gyenge
immunrendszerű s zemélyek részére történő telepítés esetén különös fi gyelemmel kell eljárni.
Tudnivalók az üzembe helyezéskor:
Az üzembe helyezés előtt a DIN EN 806-4, ZVSHK munkalap szerint valamennyi csővezetéket ki kell öblíteni. A telepítést követően
minden szerelvényt nyomáspróbának kell alávetni, a nyomáspróbát lehetőség szerint sűrített levegővel kell végrehajtani.
Termosztátos szerelvények:
A termosztát hőmérsékletbeállítását ellenőrizni kell, a forróvíz határértéke (38 °C ± 1 K). FIGYELEM: A forró víz hőmérséklete a
rögzítőtárcsa eltávolítását követően leforrázást okozhat. Ha a szerelvényeket a különösen veszélyeztetett személyek körében használják
(ápolás, óvodák), a rögzítőtárcsát ne távolítsa el.
A termosztátszerelvények az EN 1111 szerinti leforrázás elleni védelemmel rendelkeznek.
Termosztátos szerelvények:
FIGYELEM: Nincs forrázás elleni védelem! A kevertvíz hőmérséklete csak magasabb forróvíz hőmérséklet esetén változik. Amennyiben
szükséges, központi termosztátot kell beépíteni.
Termosztát nélküli kevertvizes szerelvények:
A melegvízellátás üzemi hőmérsékletét úgy kell beállítani, hogy ne léphessen fel a forrázás veszélye. Amennyiben szükséges, központi
termosztátot kell beépíteni.
Szabadban történő telepítés:
FIGYELEM:
Fagyveszély esetén a szerelvényt le kell üríteni! Szerelje ki a funkciós alkatrészeket vagy biztosítsa a szerelvény tartós fagyvédelmét
melegítőszalaggal.
Tudnivaló a DP-SC-V, DP-SC-M és DP-SC-T típusú önzáró szerelvényekhez:
A gyártó valamennyi szerelvény működését ellenőrzi és a működési időt kb. 20 – 25 mp-re állítja be a következő értékek mellett:
1. Víznyomás: 3 bar
2. Kevertvíz hőmérséklete: 38 °C
3. Zuhanyfej átfolyása: 9 l/perc 3 bar nyomáson

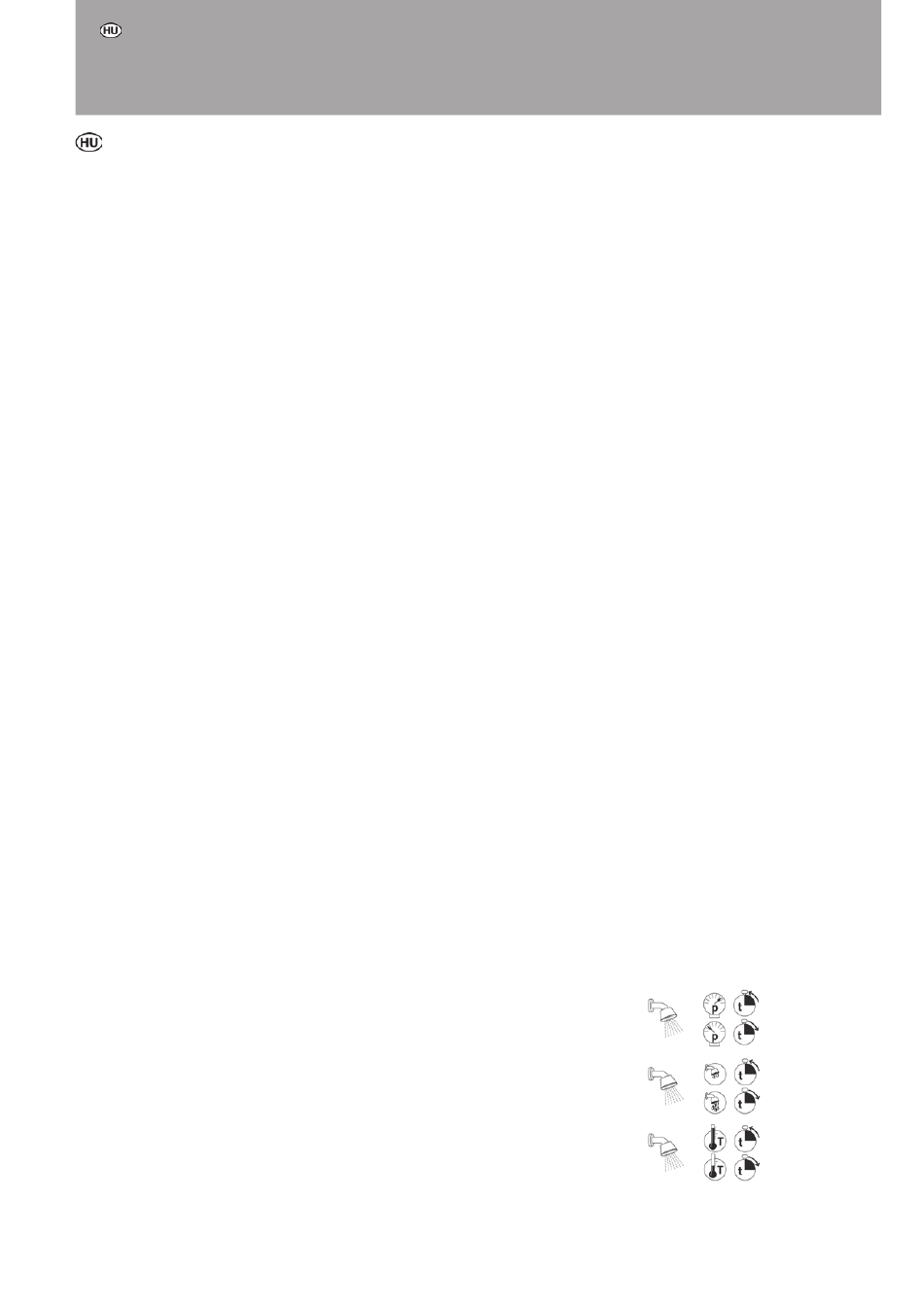

Ettől eltérő nyomás, átfolyási mennyiség és hőmérsékletváltozás a működési idő változását vonja maga után:
1. Működési idő változása a víznyomás változásának következményeként
Magasabb nyomás - rövidebb működési idő
Alacsonyabb nyomás - hosszabb működési idő
2. Működési idő változása az átfolyási mennyiség változásának következményeként
Alacsonyabb átfolyási mennyiség - rövidebb működési idő
Magasabb átfolyási mennyiség - hosszabb működési idő
3. Működési idő változása a hőmérséklet változásának következményeként
Alacsonyabb hőmérséklet - hosszabb működési idő
Magasabb hőmérséklet - rövidebb működési idő
A működési idő 3 bar víznyomás esetén szabályozótűvel kb. 5 és 30 mp között állítható (s. Seite 24). A vezetékrendszerben lévő
nyomásingadozásból eredően a működési idő ingadozása szokványos.
A www.schell.eu címen a -> Marketing/Szerviz pont alatt található SCHELL „Általános szerelési feltételek" érvényesek.
