Sposób Instalacji - schell LINUS series Montageanleitung

Sposób instalacji
Dane techniczne:
Dane techniczne: (min. - maks.):
Przepływ bateria:
Przepływ bateria:
Temperatura:
Temperatura maks.:
Sposób instalacji:
Zapewnić właściwe zmywiarowanie zgodnie z DIN 1988 część 300, lub EN 806-3. Przestrzegać DIN 1988 część 100 (Ochrona wody pit-
nej, zachowanie jakości wody pitnej) oraz EN 1717 (Ochrona wody pitnej przed zanieczyszczeniami w instalacji wody pitnej).
Jakość wody:
Baterie prysznicowe SCHELL są przeznaczone do użytku w instalacjach wody pitnej według Rozporządzenia o wodzie pitnej 2001. Ze
względów technicznych baterie posiadają wrażliwe podzespoły, które należy chronić przed cząstkami zanieczyszczeń oraz osadzającym się
kamieniem. W razie potrzeby zastosować fi ltr samopłuczący oraz instalacje odkamieniające (woda powyżej 10° dH). Użytkowanie baterii z
wodą mineralną, której substancje składowe mają tendencję do fl okulacji lub które działają szczególnie agresywnie na metale, jest dozwolone
wyłącznie po uzyskaniu zgody.
Ogólne wskazówki montażowe:
Stosować rury z materiałów odpornych na korozję. Gwinty uszczelniać wyłączenie za pomocą dopuszczonych uszczelniaczy (np. taśmy
tefl onowej lub konopi). Nie przekraczać standardowych momentów dokręcających!
Rzadko używane baterie:
Rury poprowadzić w taki sposób, aby nie mogła powstawać woda stagnująca (instalacja pierścieniowa). W razie potrzeby za bateriami
zainstalować zawory płuczące. W razie użycia po dłuższym okresie przestoju spuścić wodę, patrz zalecenia Ministerstwa Środowiska.
Ochrona przed bakterią Legionella:
W razie zagrożenia dużą koncentracją bakterii Legionella zastosować zintegrowany zawór płuczący (SCHELL LINUS DP-C-T/DP-SC-T) do
termicznej dezynfekcji lub inne odpowiednie środki zgodnie z instrukcją DVGW W 551. Jest to szczególnie ważne w przypadku instalacji
używanych przez osoby cierpiące na niedobory odporności.
Sposób uruchomienia:
Przed uruchomieniem przepłukać wszystkie przewody rurowe zgodnie z instrukcją ZVSHK DIN EN 806-4. Wszystkie baterie po
zainstalowaniu poddać próbie ciśnieniowej, próbę ciśnieniową w miarę możliwości przeprowadzić z wykorzystaniem sprężonego
powietrza.
Baterie z termostatem:
Sprawdzić ustawienie temperatury na termostacie, blokada gorącej wody (38 °C ± 1 K).
UWAGA: Po usunięciu tarczy blokującej, gorąca woda może spowodować oparzenia. W przypadku zastosowań w miejscach, w których z
baterij korzystają osoby szczególnie zagrożone (domy pomocy, przedszkola), nie usuwać tarczy blokującej. Baterie termostatowe posiadają
ochronę przed poparzeniem wg EN 1111.
Baterie z ogranicznikiem temperatury:
UWAGA: Brak ochrony przed oparzeniem! Stosunek mieszania zmienia się przy wyższych temperaturach wody gorącej. Ewentualnie
zastosować termostaty centralne.
Baterie z mieszaczem bez termostatu:
Temperaturę roboczą w instalacji c.w.u. wybrać tak, aby wyeliminować niebezpieczeństwo oparzenia.
Ewentualnie zastosować termostaty centralne.
Ustawienie na zewnątrz:
UWAGA: W razie niebezpieczeństwa zamarznięcia opróżnić baterię! Wymontować elementy funkcyjne lub trwale zabezpieczyć baterię
przed zamarznięciem taśmą grzejną.
Wskazówki dla baterii samozamykających DP-SC-V, DP-SC-M i DP-SC-T:
Całą armaturę sprawdzono fabrycznie pod kątem prawidłowości działania i ustawiono na czas wypływu ok. 20 - 25 s przy następujących
wartościach:
1. Ciśnienie wody: 3 bar
2. Temperatura wody mieszanej: 38 °C
3. Przepływ słuchawka prysznicowa: 9 l/min przy 3 bar

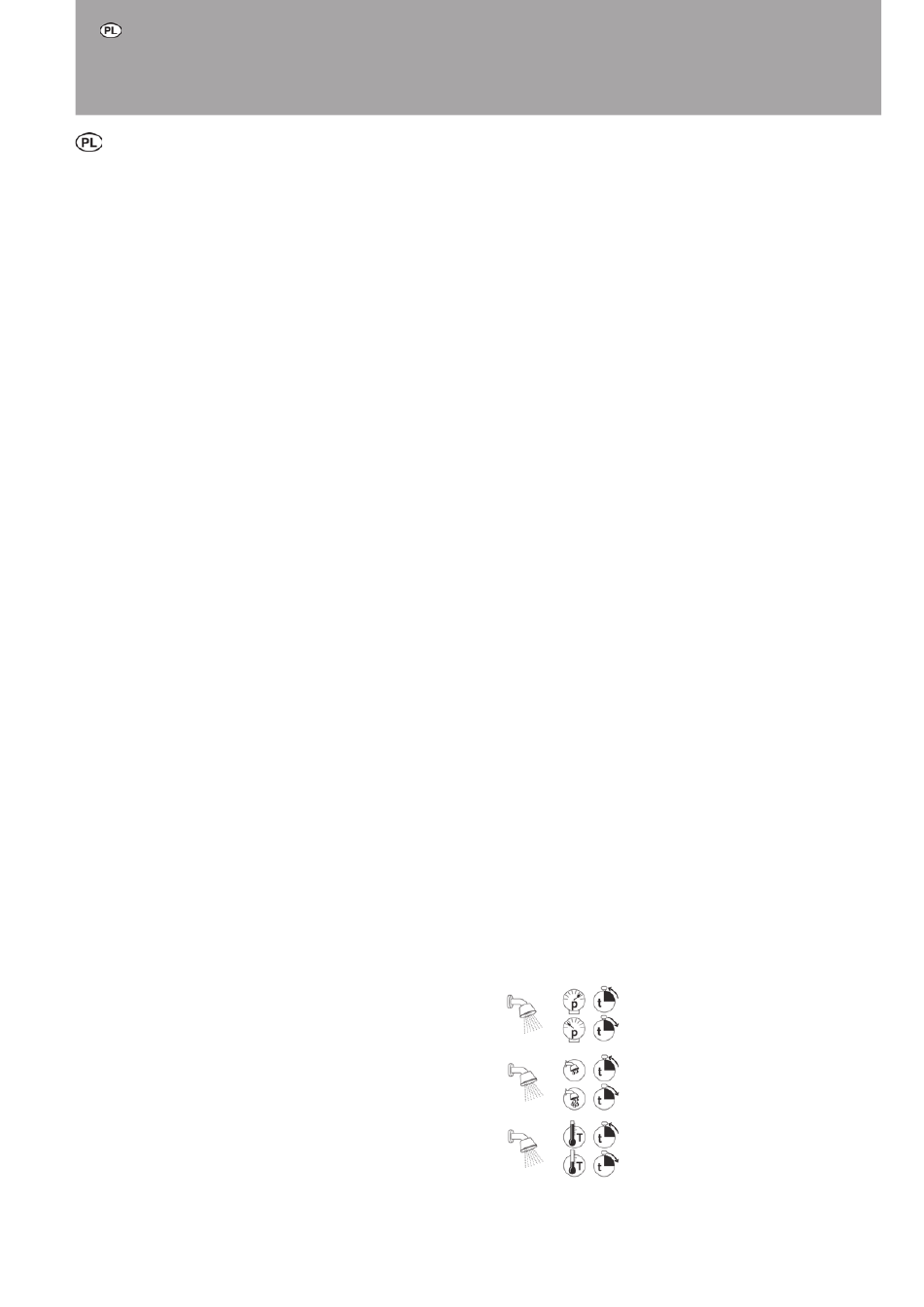

Inne ciśnienia, natężenia przepływu i temperatury powodują zmianę czasu wypływu:
1. Zmiana czasu wypływu wskutek zmian ciśnienia wody
wyższe ciśnienie – krótszy czas wypływu
niższe ciśnienie - dłuższy czas wypływu
2. Zmiana czasu wypływu przy innym natężeniu przepływu
niższe natężenie przepływu - krótszy czas wypływu
wyższe natężenie przepływu - dłuższy czas wypływu
3. Zmiana czasu wypływu wskutek zmian temperatury
niższa temperatura - dłuższy czas wypływu
wyższa temperatura - krótszy czas wypływu
Czas wypływu można ustawić za pomocą śruby regulacyjnej przy ciśnieniu przepływu 3 bar na wartość z zakresu od ok. 5 do ok. 30 s (s.
Seite 24).
Wahania czasu wypływu, powodowane wahaniami ciśnienia w sieci wodociągowej, są zjawiskiem normalnym.
Obowiązują „Ogólne warunki instalacji" SCHELL dostępne pod adresem: www.schell.eu -> Marketing/Service.
1, 5 - 5,0 bar
bateria maks. 15 l/min
słuchawka prysznicowa BASIC 9 l/min
10 °C - 45 °C (pamiętać o niebezpieczeństwie poparzenia)
70 °C (krótkotrwale np. do dezynfekcji termicznej - UWAGA: niebezpieczeństwo poparzenia!)
- 10 -
