schell LINUS series Montageanleitung Seite 2

Installationshinweise
Technische Daten:
Fließdruck (min. - max.): 1, 5 - 5,0 bar
Durchfl uss Armatur: Armatur max. 15 l/min
Durchfl uss Armatur: Duschkopf BASIC 9 l/min
Temperatur: 10 °C - 45 °C (Verbrühgefahr beachten)
Temperatur max.: 70 °C (kurzzeitig z. B. für thermische Desinfektion - ACHTUNG: Verbrühgefahr!)
Installationshinweise:
Es ist für eine ausreichende Dimensionierung entsprechend der DIN 1988 Teil 300, bzw. EN 806-3 zu sorgen. Die DIN 1988 Teil 100
(Schutz des Trinkwassers, Einhaltung der Trinkwassergüte) sowie die EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in
Trinkwasser- Installationen) sind zu beachten.
Wasserqualitäten:
Die SCHELL Duscharmaturen sind für den Einsatz in Trinkwassersystemen nach der Trinkwasserverordnung 2001 geeignet. Systembe-
dingt sind innerhalb der Armaturen empfi ndliche Baugruppen, die vor Schmutzpartikel und Kalkablagerungen geschützt werden müssen.
Gegebenenfalls sind Rückspülfi lter und Entkalkungsanlagen (Wasser ab 10° dH) vorzusehen. Der Betrieb der Armaturen mit Mineralwäs-
sern deren Inhaltsstoffe zur Ausfl ockung neigen, oder die besonders aggressiv gegen Metallwerkstoffe sind, ist nur nach Freigabe möglich.
Allgemeine Montagehinweise:
Korrosionssichere Rohrwerkstoffe einsetzen. Gewinde nur mit zugelassenen Dichtmitteln (Tefl onband oder Hanf) abdichten. Übliche Dreh-
momente nicht überschreiten!
Selten genutzte Armaturen:
Rohrführung so wählen, dass kein Stagnationswasser entstehen kann (Ringinstallation). Gegebenenfalls hinter Armaturen Spülventile vor-
sehen. Bei Nutzung nach längeren Betriebspausen das Wasser ablaufen lassen (siehe Empfehlung Umweltbundesamt).
Schutz gegen Legionellen:
Bei Gefahr hoher Legionellenkonzentrationen Armaturen mit integrierten Spülventil (SCHELL LINUS DP-C-T/DP-SC-T) zur thermischen
Desinfektion vorsehen oder andere Maßnahmen entsprechend DVGW Arbeitsblatt W 551 vorsehen. Besondere Beachtung bei
Installationen für Personen mit Immunschwächen.
Hinweise bei der Inbetriebnahme:
Vor der Inbetriebnahme sind alle Rohrleitungen gemäß ZVSHK Arbeitsblatt. DIN EN 806-4 zu spülen.
Jede Armatur ist einer Druckprobe nach der Installation zu unterziehen, die Druckprobe möglichst mit Druckluft durchführen.
Armaturen mit Thermostat:
Die Temperatureinstellung des Thermostaten ist zu überprüfen, Heißwassersperre (38 °C ± 1 K). ACHTUNG: Heißwassertemperaturen
nach Entfernen der Arretierscheibe können zu Verbrühungen führen. Bei Einsatz der Armaturen für besonders gefährdeten Personenkreis
(Pfl egebereich, Kindergärten) Arretierscheibe nicht entfernen. Thermostatarmaturen haben einen Verbrühschutz nach EN 1111.
Armaturen mit Temperaturbegrenzung:
ACHTUNG: Kein Verbrühschutz! Temperaturmischverhältnis ändert sich bei höheren Heißwassertemperaturen. Gegebenenfalls Zentral-
thermostate vorsehen.
Mischwasserarmaturen ohne Thermostat:
Betriebstemperaturen der Warmwasserversorgung sind so zu wählen, dass keine Verbrühgefahr entstehen kann. Gegebenenfalls Zentral-
thermostate vorsehen.
Außenaufstellung:
ACHTUNG:
Bei Frostgefahr Armatur entleeren! Funktionsbauteile ausbauen oder Armatur mit Heißband dauerhaft gegen Einfrieren schützen.
Hinweis für die Selbstschlussarmaturen DP-SC-V, DP-SC-M und DP-SC-T:
Alle Armaturen sind werksseitig auf Funktion geprüft und auf eine Laufzeit von ca. 20 - 25 s bei folgenden Werten eingestellt:
1. Fließdruck: 3 bar
2. Mischwassertemperatur: 38 °C
3. Durchfl uss Duschkopf: : 9 l/min bei 3 bar

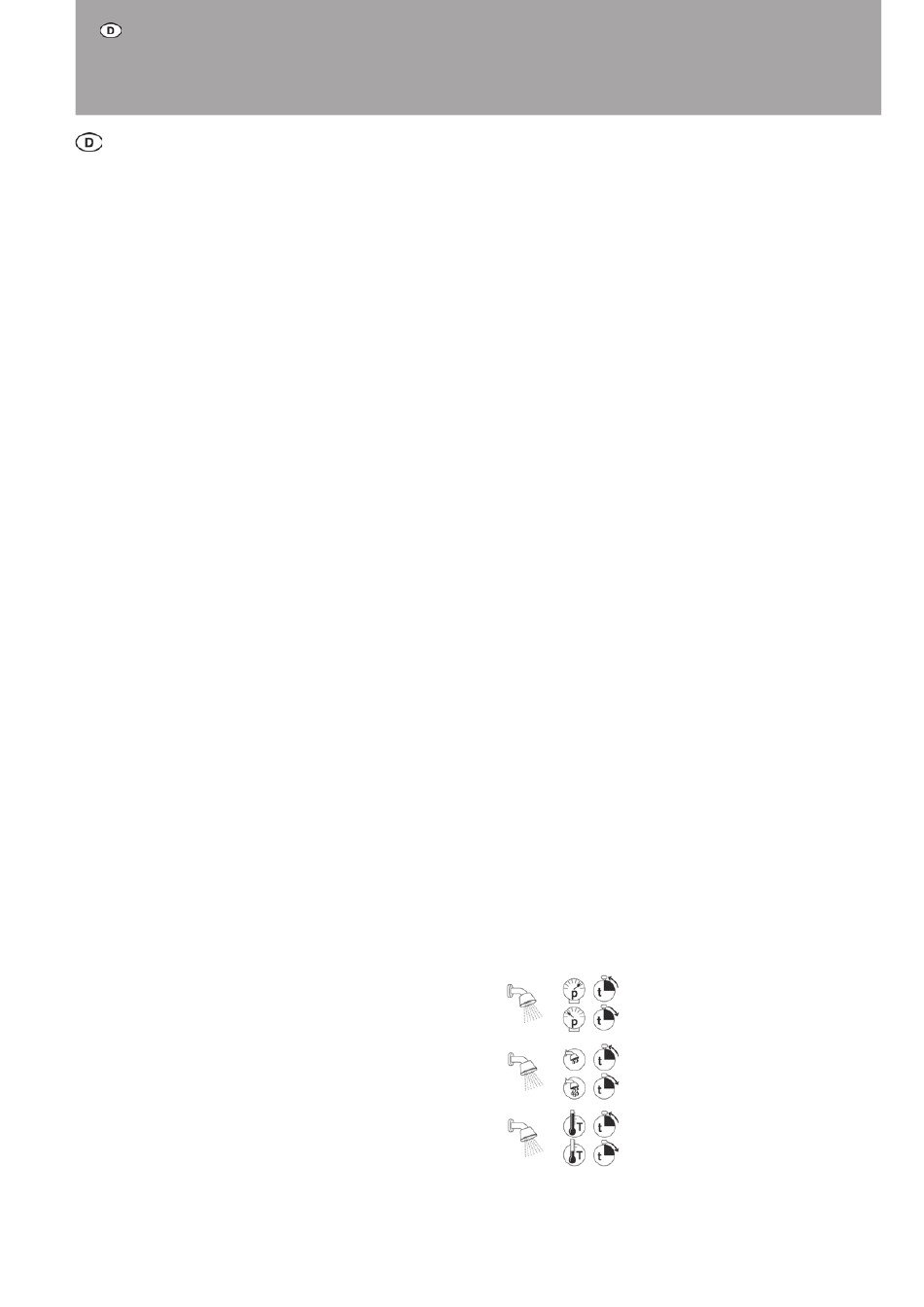

Andere Drücke, Durchfl üsse und Temperaturänderungen führen zu anderen Laufzeiten:
1. Laufzeitänderungen durch Fließdruckänderungen
Höherer Druck - kürzere Laufzeit
Niedriger Druck - längere Laufzeit
2. Laufzeitänderungen durch andere Durchfl üsse
Niedrigerer Durchfl uss - kürzere Laufzeit Druck
Höherer Durchfl uss - längere Laufzeit
3. Laufzeitänderungen durch Temperaturänderungen
Niedrigere Temperatur - längere Laufzeit
Höhere Temperatur - kürzere Laufzeit
Die Laufzeiteinstellung kann über die Reguliernadel bei 3 bar Fließdruck zwischen ca. 5 und ca. 30 s eingestellt werden (s. Seite 24).
Laufzeitschwankungen resultierend aus Druckschwankungen innerhalb des Versorgungsnetzes sind üblich.
Es gelten die SCHELL „Allgemeinen Installationsbedingungen" unter www.schell.eu, Marketing/Service.
