Příslušenství pro termickou dezinfekci
CZ
d
d
d
d
Armaturu LINUS s termostatem (DP-SC-T, 00 802 08 99) lze dovybavit
CZ
magnetickým ventilem k provádění tepelné dezinfekce (viz příslušenství)
Elektronické připojení termické dezinfekce
Připojení probíhá ze strany stavby kabelem min. 2 x 0,75 mm². Magnetický
ventil k termické dezinfekci je vybaven kabelem adaptéru a svorkami Wago
pro připojení ke kabelům ze strany stavby.
Spuštění monostabilního magnetického ventil
Monostabilní magnetický ventil je vhodný pro ovládání klíčovým
spínačem nebo pro integraci do systému řízení budovy (G-LT). V obou
případech musí činit řídicí napětí 12 V.
Příslušenství
• Monostabilní kartušový magnetický ventil SCHELL:
nainstalujte # 01 875 00 99 (příslušenství) k termické dezinfekci a
• elektrický skříňový rozvaděč SCHELL # 01 537 00 99 nebo síťový zdroj
# 01 490 00 99, řízení probíhá ze strany stavby např. klíčovým
spínačem SCHELL k termické dezinfekci # 01 538 00 99.

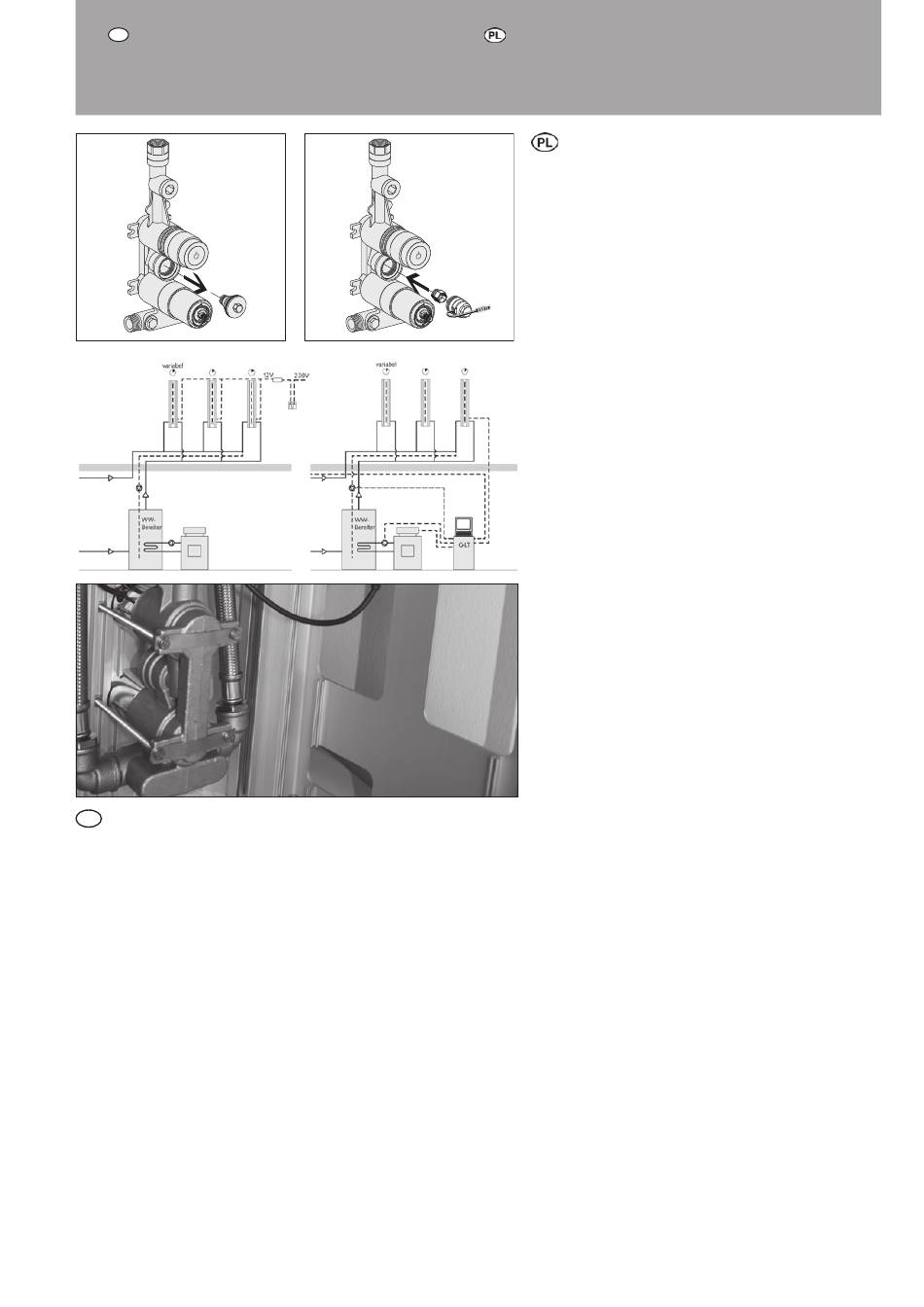

Montáž
• Zavřete předuzávěr
• Odstraňte tlačítko termostatu, viz strana 29
• Povolte spojkové šrouby (d)
• Vyjměte armaturu z pláště
• Vyšroubujte záslepky
• Našroubujte magnetický ventil
(U vyrobku DP-SC-T, 00 815 08 99) se neprovádí výše uvedené kroky)
a spojte se systémem řízení budovy nebo s klíčovým spínačem
Akcesoria dezynfekcja termicznaa
Baterie LINUS z termostatem (DP-SC-T 00 802 08
99) można doposażyć w późniejszym czasie w zawór
elektromagnetyczny do przeprowadzania dezynfekcji ter-
micznej (patrz akcesoria).
Podłączenie elektroniki dezynfekcji termicznej
Podłączenia dokonuje użytkownik przy użyciu kabla min.
2 x 0,75 mm². Zawór elektromagnetyczny do dezynfekcji
termicznej jest wyposażony w kabel adaptera oraz zaciski
Wago do podłączenia do kabla użytkownika.
Sterowanie monostabilnym zaworem
elektromagnetycznym
Monostabilnymi zaworami elektromagnetycznymi można
sterować za pomocą przełącznika kluczykowego lub
można je zintegrować techniką sterowania budynkiem
(G-LT). W obu przypadkach napięcie sterowania musi
wynosić 12 V.
Akcesoria
• Monostabilny wkładowy zawór elektromagnetyczny
SCHELL: Zastosować # 01 875 00 99 (akcesoria) do
dezynfekcji termicznej
• oraz elektryczną skrzynkę rozdzielczą SCHELL
# 01 537 00 99 lub zasilacz # 01 490 00 99,
sterowanie zapewnia użytkownik np. przy użyciu
przełącznika kluczykowego SCHELL dezynfekcji
termicznej # 01 538 00 99.
Montaż
• Zamknąć zawór odcinający
• Zdjąć gałkę termostatu patrz. strona 29
• Odkręcić śruby łubkowe (d)
• Wyjąć baterię z obudowy
• Wykręcić zatyczkę
• Wkręcić zawór elektromagnetyczny
(W produkcie DP-SC-T 00 815 08 99 nie jest
konieczne wykonanie czynności opisanych powyżej)
i połączyć z techniką sterowania budynkiem lub
przełącznikiem kluczykowym
