Toebehoren Thermische Desinfectie; Montage - schell LINUS series Montageanleitung

Zubehör Thermische Desinfektion
Accessoires pour la désinfection
thermique
d
d
d
d

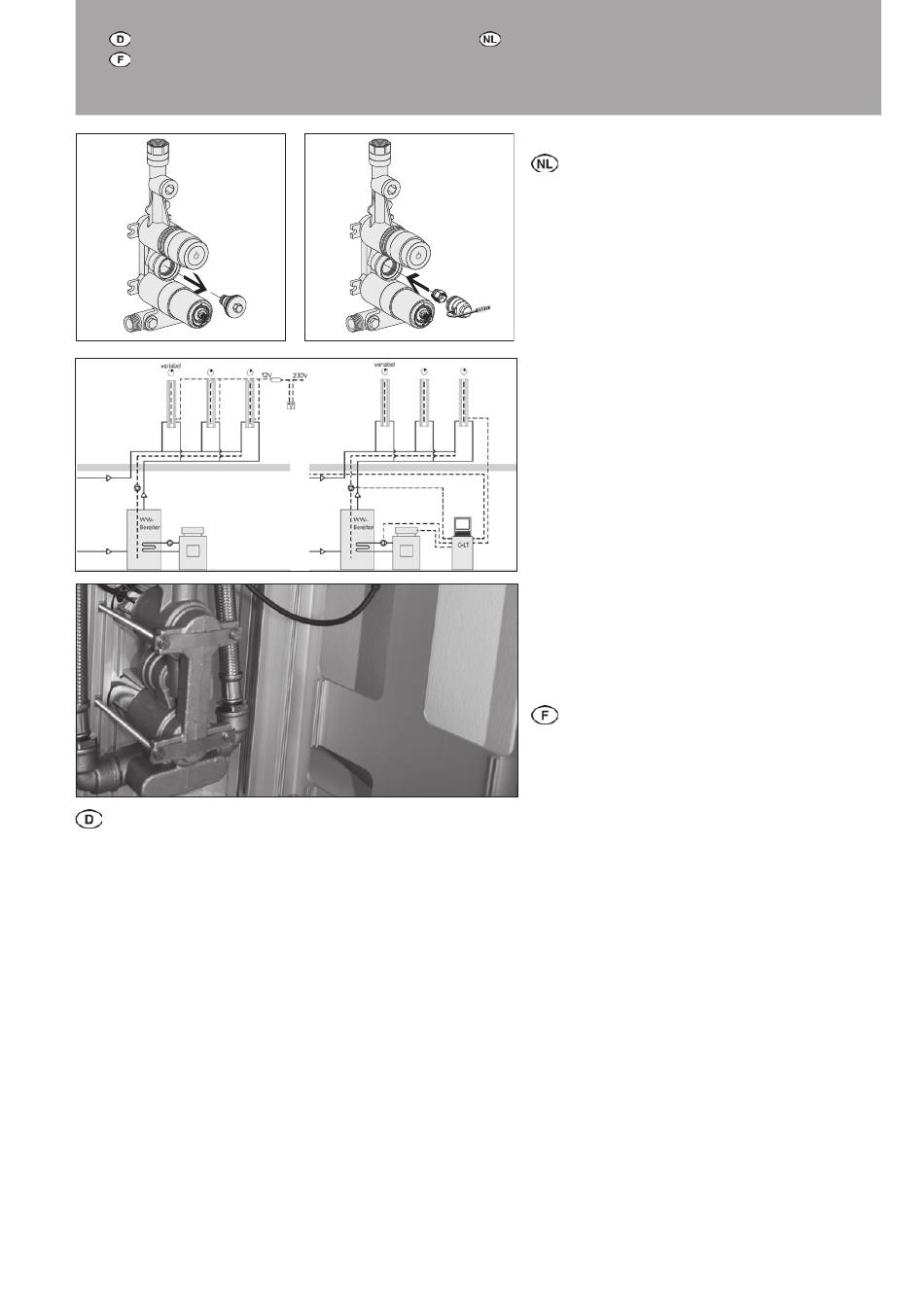

Die LINUS Armatur mit Thermostat (DP-SC-T, 00 802 08 99) kann nach-
träglich mit einem Magnetventil für die Durchführung einer thermischen
Desinfektion nachgerüstet werden (siehe Zubehör).
Elektronikanschluss thermische Desinfektion
Der Anschluss erfolgt bauseitig über ein Kabel min. 2 x 0,75 mm².
Das Magnetventil zur thermischen Desinfektion ist mit Adapterkabel und
Wago-Klemmen zum Anschluss an bauseitige Kabel ausgestattet.
Ansteuerung des monostabilen Magnetventiles
Das monostabile Magnetventil eignet sich zur Ansteuerung über einen
Schlüsselschalter oder für die Integration in eine Gebäude-Leittechnik
(G-LT). In beiden fällen muss die Ansteuerungsspannung 12 V betragen.
Zubehör
• SCHELL Monostabiles Kartuschen-Magnetventil:
# 01 875 00 99 (Zubehör) zur thermischen Desinfektion
• SCHELL Elektro-Verteilerkasten # 01 537 00 99 oder Netzteil
# 01 490 00 99 vorsehen, Ansteuerung erfolgt bauseits z. B. mit
SCHELL Schlüsselschalter Thermische Desinfektion # 01 538 00 99.

Montage

• Vorabsperrung schließen
• Thermostatknopf entfernen s. Seite 28
• Laschenschrauben (d) lösen
• Armatur aus Gehäuse nehmen
• Blindstopfen herausschrauben
• Magnetventil einschrauben
(Bei Artikel DP-SC-T, 00 815 08 99, entfallen vorgenannte Schritte),
und mit Gebäudeleittechnik oder Schlüsselschalter verbinden.

Toebehoren thermische desinfectie

De LINUS-kraan met thermostat (DP-SC-T 00 802 08 99)
kan achteraf nog worden uitgerust met een magneetven-
tiel voor de uitvoering van een thermische desinfectie
(zie toebehoren).
Elektronica-aansluiting thermische desinfectie
De aansluiting gebeurt door de bouwheer met een kabel
van min. 2 x 0,75 mm². Het magneetventiel voor de
thermische desinfectie is uitgerust met adapterkabels en
Wago-klemmen voor aansluiting op de kabels ter plaatse.
Aansturing van de monostabiele magneetventielen
Het monostabiele magneetventiel is geschickt voor het
aansturen via een sleutelschakelaar of voor integratie in
een gebouwbeheersysteem (GBS). In beide gevallen moet
de aanstuurspanning 12 V bedragen.
Toebehoren
• SCHELL monostabiel cartouche-magneetventiel:
# 01 875 00 99 (toebehoren) voor thermische
desinfectie
• SCHELL elektro-distributiekast # 01 537 00 99 of
voeding # 01 490 00 99 inplannen, aansturing gebeurt
door de bouwheer bijv. met SCHELL sleutelschakelaar
thermische desinfectie # 01 538 00 99
Montage
• Stopkraan sluiten
• Thermostaatknop verwijderen zie pag. 28
• Schroeven (d) losdraaien
• Kraan uit behuizing halen
• Blinde stop eruit schroeven
• Magneetventiel erin schroeven
(Bij artikel DP-SC-T, 00 815 08 99 vervallen de
eerder genoemde stappen), en verbinden met
gebouwbeheersysteem of sleutelschakelaar
Le robinet LINUS avec thermostat (D-SC-T 00 802 08 99)
peut être équipé ultérieurement par une électrovanne
pour réaliser une désinfection thermique (cf. Accessoires).
Raccordement électronique désinfection thermique
Le raccordement se fait par un câble de 2 x 0,75 mm²
mini. fourni par le client. L'électrovanne de désinfection
thermique est pourvue d'un câble adaptateur et de
bornes Wago pour le raccordement aux câbles prévus par
le client.
Commande des électrovannes monostables
L'électrovanne monostable convient pour la commade par
un interrupteur à clé ou à l'intégration dans un système
de gestion technique du bâtiment (GTB). Dans les deux
cas, la tension de commande doit être de 12 V.
Accessoires
• Électrovanne à cartouche monostable SCHELL:
Prévoir # 01 875 00 99 (accessoire) pour la
désinfection thermique
• Boîte de distribution électrique SCHELL # 01 537
00 99 ou bloc d'alimentation # 01 490 00 99,
la commande a lieu côté bâtiment par ex. avec
interrupteur à clé SCHELL pour la désinfection
hermique # 01 538 00 99.
Montage
• Fermer la vanne de fermeture
• Retirer le bouton thermostat voir page 28
• Desserrer les boulons d'éclisse (d)
• Retirer le robinet du boîtier
• Dévisser l'obturateur
• Visser l'électrovanne
(Les étapes précitées sont inutiles pour les articles
DP-SC-T 00 815 08 99), et raccorder à la technique du
bâtiment ou à l'interrupteur à clé.
- 36 -
