Telepítési útmutató
HU
Műszaki adatok:
HU
Nyomás (min. - max.):
Szerelvény:
Hőmérséklet:
Max hőmérséklet:
Hideg-melegvíz nyomás-
különbség
Vegye figyelembe az elzárógolyóscsapok folyásirányát!
Telepítési útmutató:
Gondoskodni kell a DIN 1988 300. része, ill. az MSZ-EN 806-3
szerinti megfelelő méretezésről. Figyelembe kell venni a DIN 1988
100. részének (Ivóvíz védelme, az ivóvíz minőségének betartá-
sa), valamint az MSZ-EN 1717 (Ivóvíz szennyezés elleni védelme
vízellátó
rendszerekben) előírásait.
Vízminőségek:
A SCHELL zuhanyszerelvények alkalmasak a 2001. évi német
ivóvízrendelet szerinti ivóvízellátó rendszerekben történő fel-
használásra. Rendszertől függően a szerelvényekben érzékeny
részegységek találhatók, melyeket óvni kell a szennyeződésektől
és a vízkőlerakódástól. Szükség esetén visszaöblítő szűrőt
és vízkőmentesítő berendezést kell betervezni (10° nk feletti
keménységű víz esetén). Ha a szerelvényeket olyan ásványvízzel
kívánják üzemeltetni, melyek összetevői hajlamosak a kicsapódásra
vagy különösen aggresszívek a fém szerkezeti anyagokkal szemben,
akkor az üzemeltetés csak engedélyezés után lehetséges.
Általános szerelési tudnivalók:
Korrózióálló szerkezeti anyagokat alkalmazzon. A menettömítést
csak engedélyezett tömítőanyagokkal végezze. Ne lépje túl a meg-
engedett meghúzási nyomatékokat!
Ritkán használt szerelvények:
Magas Legionella-koncentráció veszélye esetén a DVGW W 551
munkalap szerinti intézkedéseket kell foganatosítani.
Hosszabb állás utáni használat esetén először folyassa ki a vizet
(lásd a Szövetségi Környezetvédelmi Hivatal ajánlását).
Legionella elleni védelem:
Magas Legionella-koncentráció veszélye esetén beépített
öblítőszeleppel rendelkező szerelvényeket (SCHELL LINUS DP-C-T/
DP-SC-T) kell alkalmazni termikus fertőtlenítés céljából vagy a
DVGW W 551 munkalap szerinti más intézkedésket kell foganato-
sítani. Gyenge immunrendszerű s zemélyek részére történő telepítés
esetén különös figyelemmel kell eljárni.
Tudnivalók az üzembe helyezéskor:
Az üzembe helyezés előtt a DIN EN 806-4, ZVSHK munkalap szer-
int valamennyi csővezetéket ki kell öblíteni. A telepítést követően
minden szerelvényt nyomáspróbának kell alávetni, a nyomáspróbát
lehetőség szerint sűrített levegővel kell végrehajtani.
Termosztátos szerelvények:
A termosztát hőmérsékletbeállítását ellenőrizni kell, a forróvíz
határértéke (38 °C ± 1 K). FIGYELEM: A forró víz hőmérséklete
a rögzítőtárcsa eltávolítását követően leforrázást okozhat. Ha a
szerelvényeket a különösen veszélyeztetett személyek körében
használják (ápolás, óvodák), a rögzítőtárcsát ne távolítsa el.
A termosztátszerelvények az EN 1111 szerinti leforrázás elleni
védelemmel rendelkeznek.
Termosztátos szerelvények:
FIGYELEM: Nincs forrázás elleni védelem! A kevertvíz
hőmérséklete csak magasabb forróvíz hőmérséklet esetén változik.
Amennyiben szükséges, központi termosztátot kell beépíteni.
Termosztát nélküli kevertvizes szerelvények:
A melegvízellátás üzemi hőmérsékletét úgy kell beállítani, hogy ne
léphessen fel a forrázás veszélye. Amennyiben szükséges, központi
termosztátot kell beépíteni.
1,0 - 5,0 bar
9 l/min (nyomástól független)
10 °C - 45 °C
FIGYELEM: leforrázásveszély!
70 °C
(rövid ideig, pl. termikus
fertőtlenítéshez)
FIGYELEM: leforrázásveszély!
≤ 1,0 bar.
- 10 -
Szabadban történő telepítés:
FIGYELEM:
Fagyveszély esetén a szerelvényt le kell üríteni! Szerelje ki a funk-
ciós alkatrészeket vagy biztosítsa a szerelvény tartós fagyvédelmét
melegítőszalaggal.

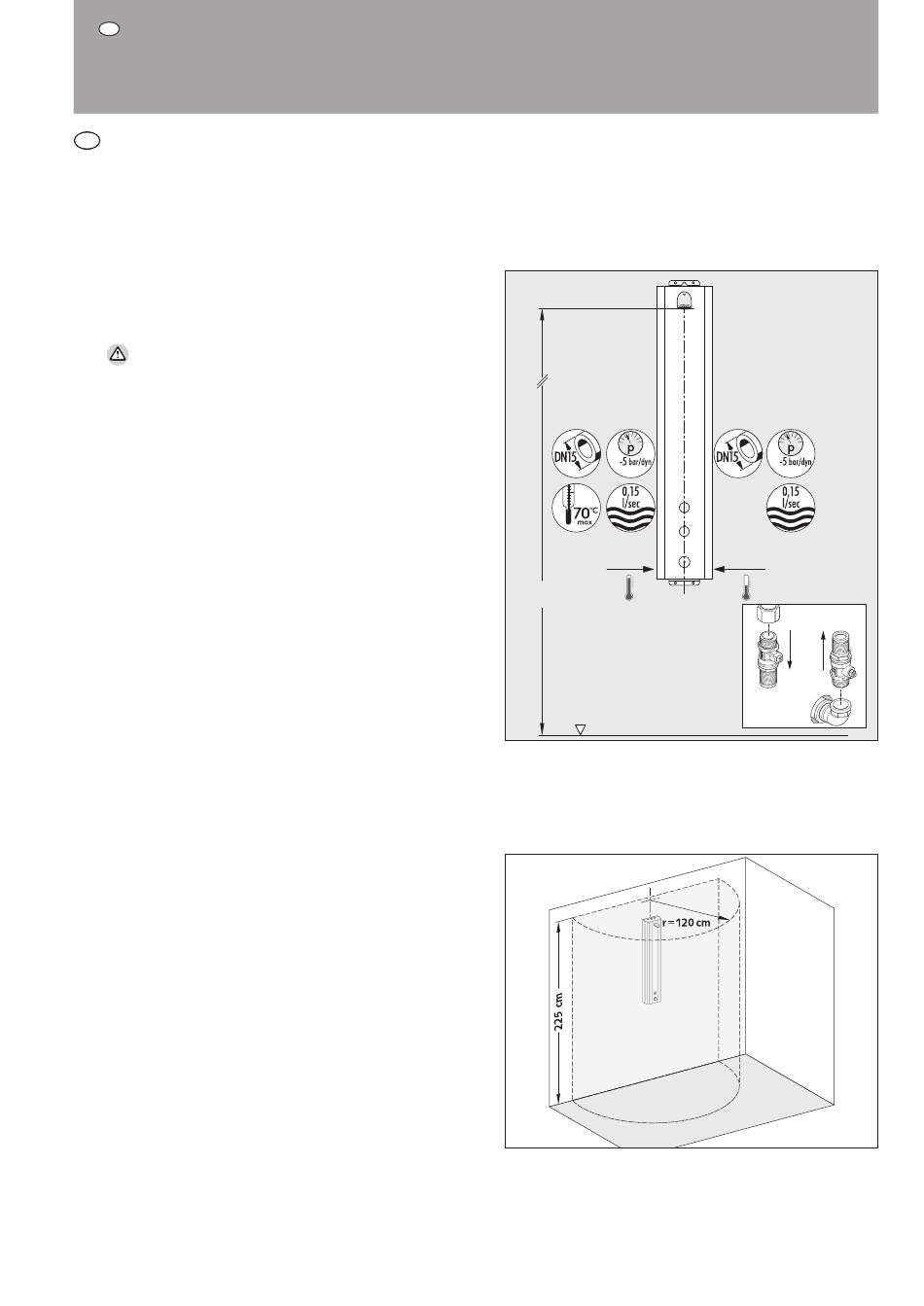

Vegye figyelembe a szerelési méreteket a következő ábra szerint.
A méreteket adott esetben hozzá kell igazítani a felhasználók
igényeihez (pl. olyan berendezéseknél, amit főként gyermekek
használnak).
1,0
1
/
AG
2
2,05 m
FFB
FFB: Készpadló
A kerekesszékkel hozzáférhető zuhanyzók esetében gondoskodjon
elegendő mozgástérről. A betegápolásban használt zuhanyzókat
szerelje fel megfelelő kapaszkodókkal.
Védelmi zóna a VDE 0100 szerint
SCHELL „Általános szerelési feltételek"
A www.schell.eu címen a -> Marketing/Szerviz pont alatt található
SCHELL „Általános szerelési feltételek" érvényesek.
1,0
1
/
AG
2
