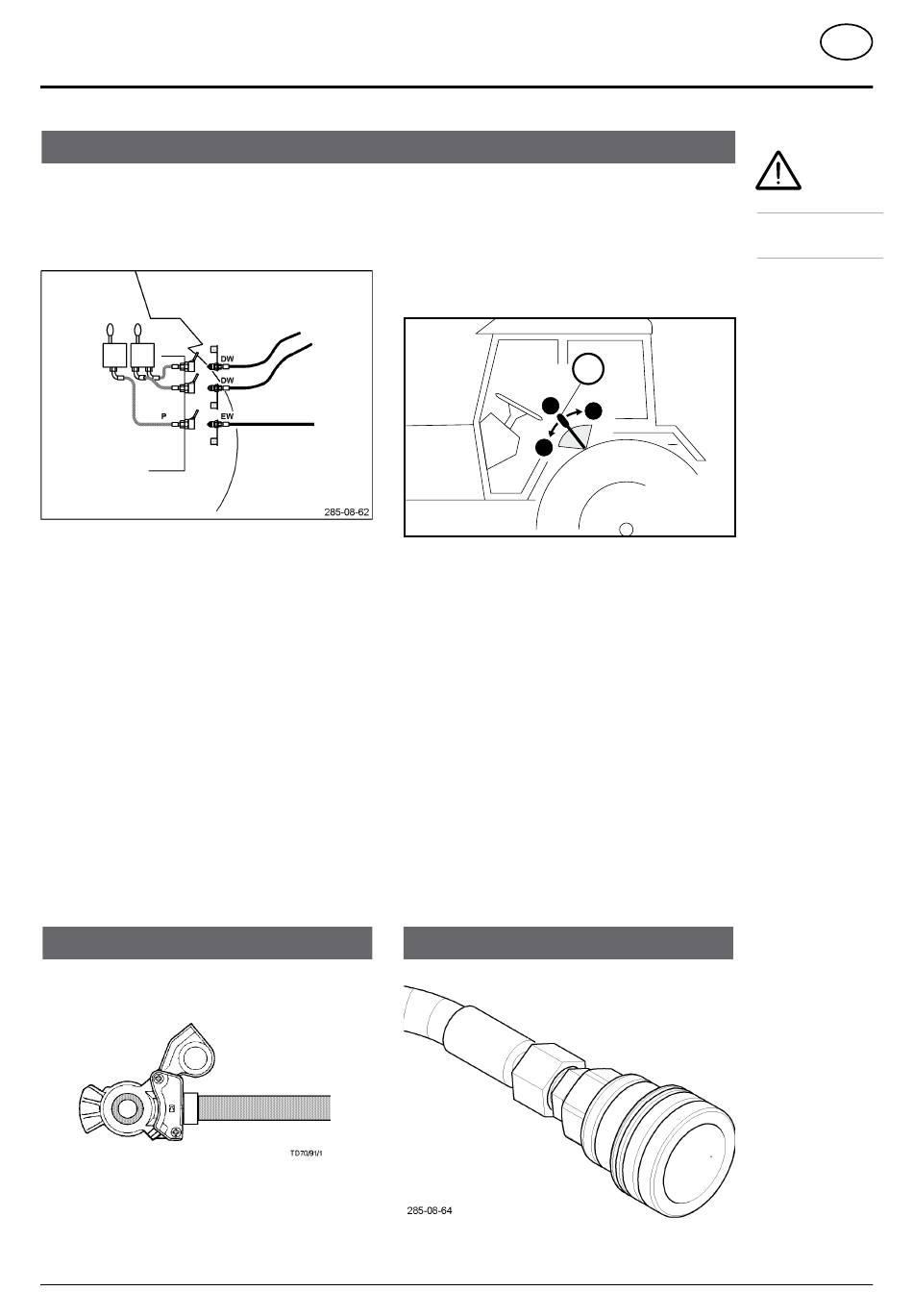

Am Schlepper müssen mindestens folgende
Hydraulikanschlüsse vorhanden sein:
- 1 doppeltwirkender Hydrauliksteckanschluss (DW)
- 1 einfachwirkender Hydrauliksteckanschluss (EW)
DW
Die beiden Steckkupplungen mit der Kennzeichnung
"1" und "2" an das doppeltwirkende Steuerventil
ankuppeln.
EW
Die Steckkupplung mit der Kennzeichnung "3" an
das einfachwirkende Steuerventil ankuppeln.
DW = doppeltwirkender Anschluss
EW = einfachwirkender Anschluss

Druckluftbremsanlage

- Bremsleitung gelb ankuppeln.
- Bremsleitung rot ankuppeln.
- Druckluftbehälter aufladen
- die Bremse wird dabei gelöst
Siehe auch Kapitel "DRUCKLUFTBREMSANLAGE"
0800_D-AnbAu_3842

anbau an den Schlepper

hydraulikanschluss

h y d r a u l i k l e i t u n g e n b e i m S c h l e p p e r
anschließen
- Vor dem Ankuppeln Zapfwelle abschalten
- Hebel (ST) am Steuergerät in Schwimmstellung (0)
bringen.
- Auf saubere Steckkupplungen achten
TD 26/92/48

hydraulische Bremsanlage

- Bremsleitung ankuppeln
- 7 -
ST
0
h
s
D
Sicherheitshinweise:
siehe Anhang-A1
Pkt. 7.), 8a. - 8h.)
