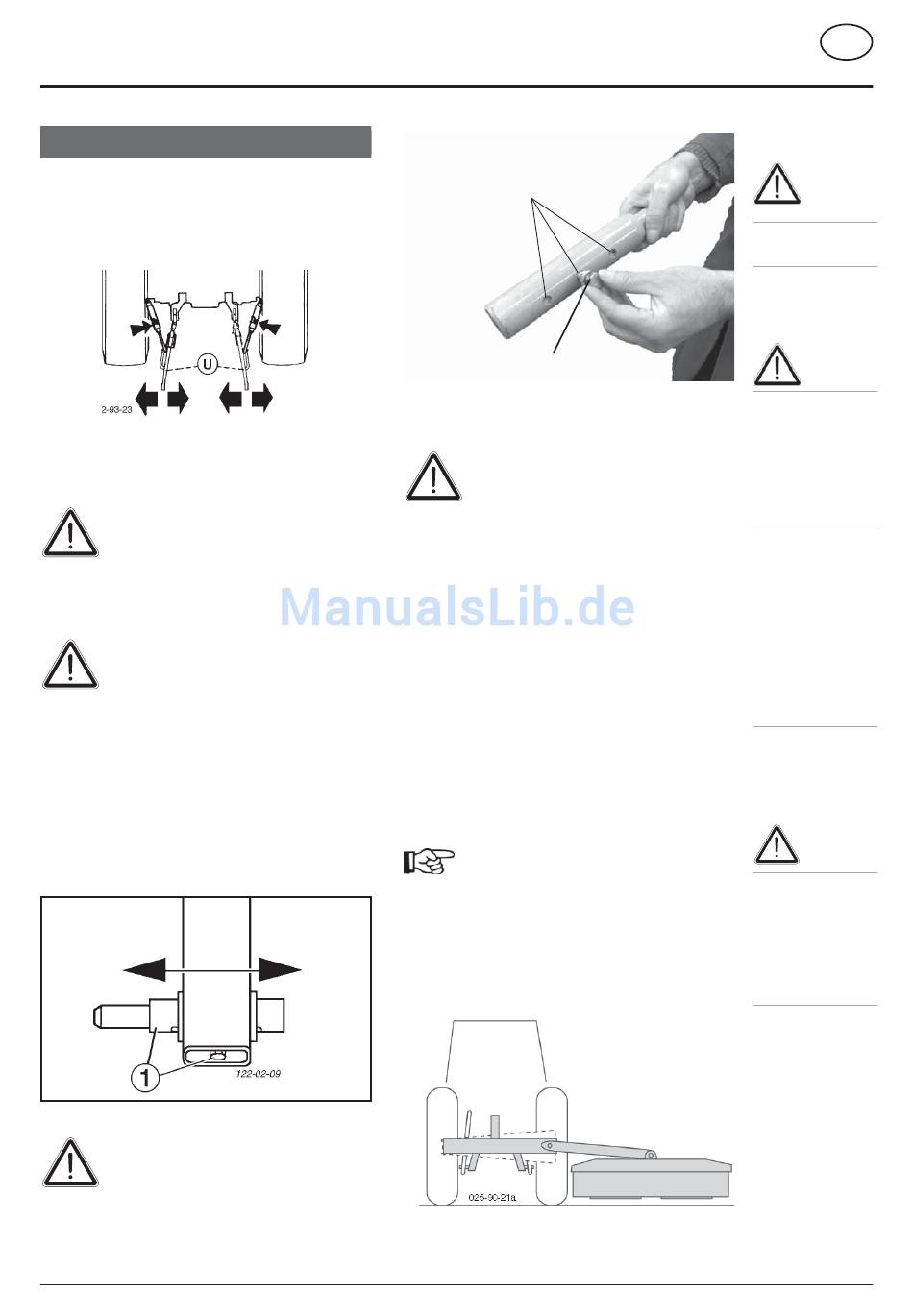

Gerät an Schlepper anbauen
Unterlenker am Schlepper einstellen
- Die Hydraulikunterlenker so fixieren, daß das Gerät
seitlich nicht ausschwenken kann und der Anbaubock
mittig positioniert ist.
Gerät an Schlepper anbauen
Achtung!
Quetschgefahr! Vor dem Heranfahren mit
dem Schlepper an die Maschine sind alle
Personen aus dem Gefahrenbereich zu
verweisen!
Achtung!
Beim An- und Abbau des Scheibenmähers
ist der Schlepper gegen Verrollen zu
sichern, bevor der Gefahrenbereich
zwischen Schlepper und Maschine
betreten werden darf!
- Schlepper-Unterlenker mit den Unterlenkerbolzen des
Gerätes verbinden und sichern.
- Unterlenkerbolzen (1) am Tragrahmen entsprechend
der Dreipunkt-Kategorie und der Spurweite mit der
Fixierschraube einstellen. Der Mäher soll nicht am
hinteren Traktorreifen streifen.
Achten sie darauf, dass sie mit der
Fixierschraube die gewünschte Bohrung
(siehe Abbildung unten) am Bolzen treffen!
Ansonsten kann sich der Mäher aus der
Ankoppelung lösen auf den Boden stürzen
und Sachschaden verursachen.
1300_D-ANBAU_3776

ANBAU AN DEN SCHLEPPER

3 Bohrungen
Fixierschraube
- Oberlenker ankuppeln und sichern.
Achtung!
Vor dem ersten Einsatz ist die Gelenk-
wellenlänge zu prüfen und bei Bedarf
anzupassen!
Details siehe Kapitel "Gelenkwelle" im
Anhang B dieser Betriebsanleitung
- Gelenkwelle ankuppeln.
- Den 7-poligen Stecker der Beleuchtung am Schlepper
anschließen.
- Je nach Ausrüstung die Hydraulikschläuche anschließen.
- Die Steuerleine in die Schlepperkabine verlegen
- Den Stützfuß hochstellen und sichern!
Anbaurahmen waagrecht einstellen
Hinweis:
Der Mäher ist in Feldtransportstellung zu
schwenken!
Durch Verstellen der hydraulischen Unterlenkerwippe den
Anbaurahmen in waagrechte Lage bringen.
- Steuergerät am Schlepper betätigen, bis der
Anbaurahmen waagrecht steht
- 9 -
D
Sicherheits-
hinweise:
siehe Anhang-A1
Pkt. 7.), 8a. - 8h.)
Achtung
Das Gerät ist nur
für den Einsatz
mit Traktoren
vorgesehen (nicht
für selbstfahrende
Arbeitsmaschi-
nen).
Bei selbstfahren-
den Arbeitsma-
schinen ist der
Sichtbereich des
Fahrers einge-
schränkt, wenn
die beiden äuße-
ren Mähbalken
in die Transport-
position hochge-
schwenkt sind.
Achtung!
Die Hubhydraulik
des Schleppers
nur betätigen,
wenn sich keine
Person im Ge-
fahrenbereich
befindet!
