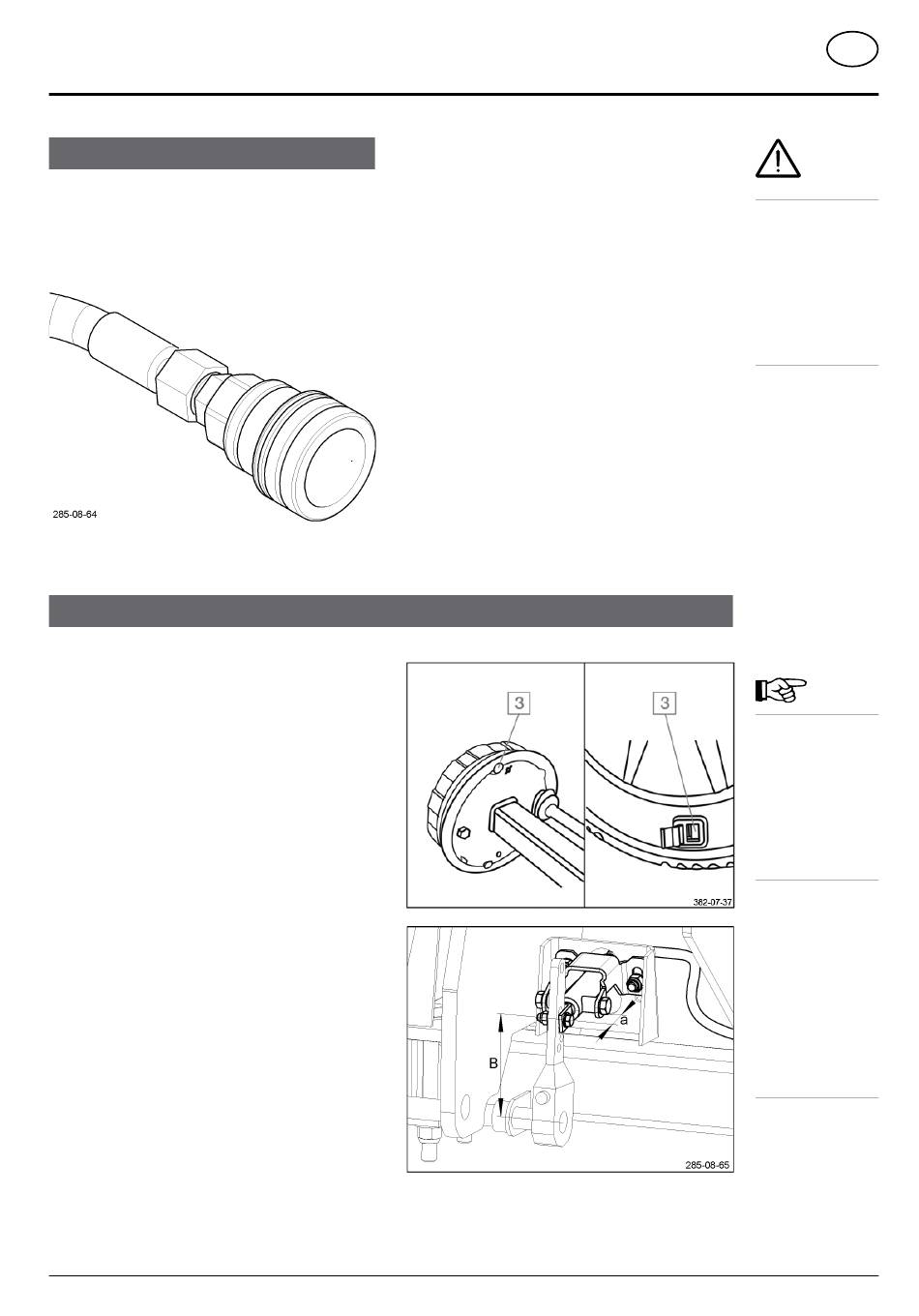

Ankuppeln des Bremsschlauches
Beim Ankuppeln des Bremsschlauches ist zu
beachten:
- dass der Anschluss sauber ist
- der Schlauch richtig angekuppelt ist
- die Verbindung richtig dichtet
Bremsbelag-Kontrolle
- alle 200 Betriebsstunden
• Schauloch durch Herausziehen des Gummistopfens
(falls vorhanden) öffnen.
• Der Bremsbelag muss erneuert werden, bei einer
Restbelagdicke von
a)
5 mm bei genieteten Belägen
b)
2 mm bei geklebten Belägen
• Gummistopfen wieder einsetzen.
Einstellung am Gestänge-Einsteller
- alle 200 Betriebsstunden
• Gestänge von Hand in Druckrichtung betätigen.
Bei einem Leerweg der Zylinderstange von 5 mm
muss die Radbremse nachgestellt werden.
• Nachstellschraube einstellen
Leerweg "a" auf 10 - 12 % der angeschlossenen
Bremshebellänge "B" einstellen.
z.B.
Hebellänge 165 mm
Leerweg 15 - 18 mm
0800-D-HyDRAulikbRemSe_3842
hydraulIkbremSanlage
Bremseinstellung
- 18 -
D
Achtung!
Die Bremsanlage
ist eine Sicher-
heitseinrichtung.
Daher dürfen
Arbeiten an der
Bremsanlage
nur von fachleu-
ten ausgeführt
werden.
hinweis!
funktionsbedingt
ist der Verschleiß
und die funktion
der Bremsen
laufend zu prüfen
und gegebenen-
falls eine Nach-
stellung vorzu-
nehmen.
Eine Nachstellung
ist bei einer Aus-
nutzung von ca.
2/3 des maxima-
len Zylinderhubes
bei Vollbremsung
erforderlich. Dazu
die Achse aufbo-
cken und gegen
unbeabsichtig-
te Bewegung
sichern.
