2.2 Bedienungselemente

2.2.1 Mikroschalter
Die Mikroschalter senden ein Spannungssignal, wenn eine Fahrtrichtung oder eine Funktions-
taste betätigt wird.
Die Mikroschalter für die Fahrtrichtungen müssen dafür ausgelegt sein, einen Strom von 3A zu
führen.

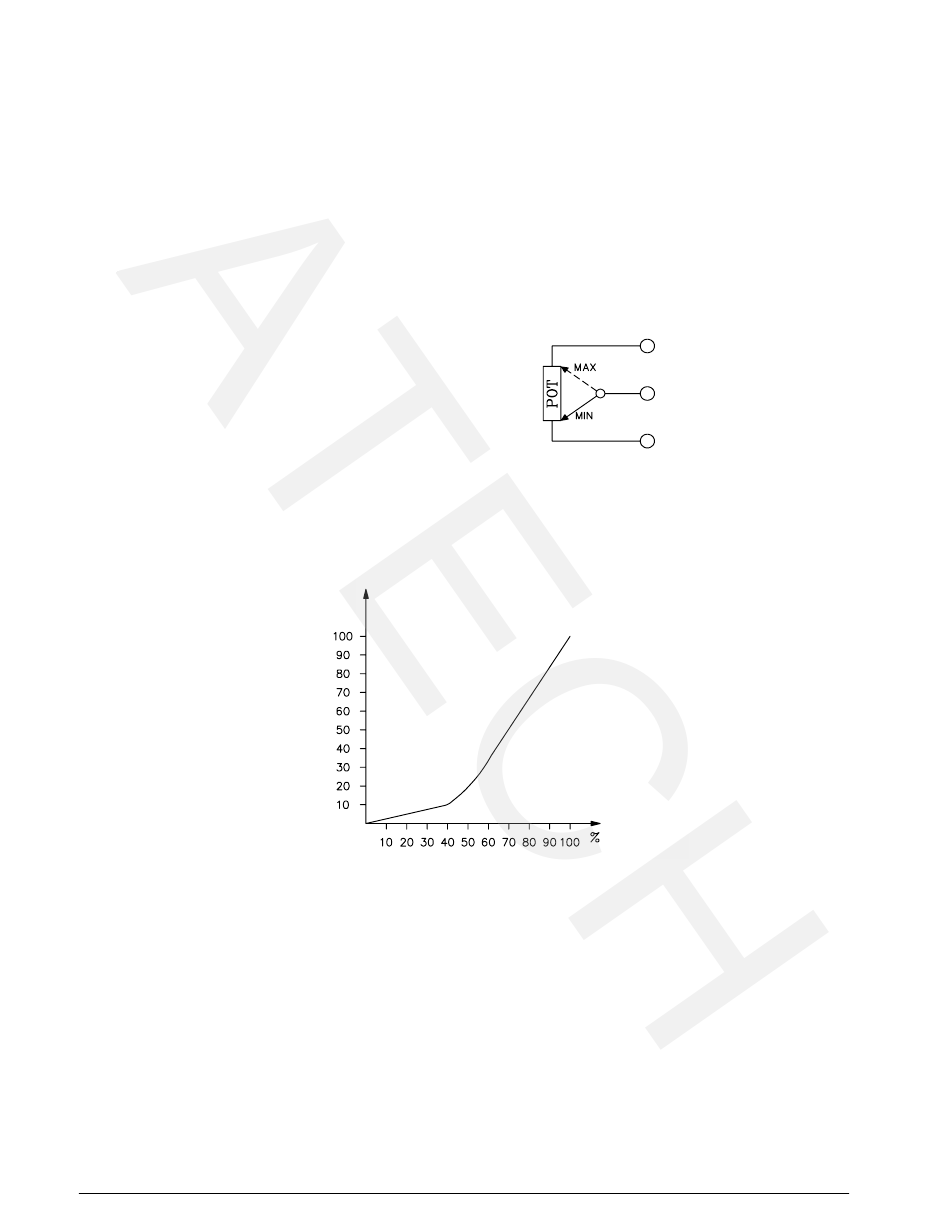

2.2.2 Fahr-Potentiometer
Es ist ein 3-Draht-Potentiometer zu verwenden.
Das Signal am Eingang CPOT (G2) kann
von 0V bis 10V verändert werden.
Der Widerstandswert des Potentiometers muß
zwischen 0,5kOhm und 10kOhm liegen.
Niedrigere Werte überlasten den Eingangsschaltkreis!
BEZIEHUNG ZWISCHEN SPANNUNGSSIGNAL AM PIN G2 UND DER MOTORSPANNUNG
Mit Hilfe der Programmier-Console kann man eine automatische Erfassung des Potentiometer-
signals vornehmen. Dabei wird der Minimal- und der Maximalwert des Signals für jede
Fahrtrichtung gespeichert.
Dadurch besteht auch die Möglichkeit, ein Potentiometer zu benutzen, dessen Signal mit einem
hohen Wert beginnt und auf einen niedrigeren Wert oder Null absinkt.
Die Erfassung wird von der Anlage für ungültig erklärt, wenn die Differenz zwischen dem
Maximal- und dem Minimalwert kleiner als 1V ist.
Der genaue Ablauf dieser Prozedur ist in der Programmier-Anweisung beschrieben.
6
Motor-
spannung
(%VBatt)
- B1 -
G3 (PPOT)
G2 (CPOT)
G1 (NPOT)
Regelweg
